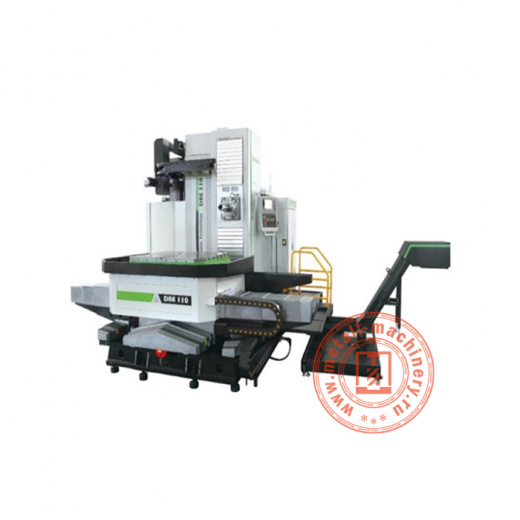

Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110
Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110 предназначен для выполнения операций растачивания, фрезерования, сверления и обработки отверстий в металлических заготовках. Оборудование применяется при изготовлении корпусных деталей, узлов машин и других изделий, где требуется высокая точность механической обработки. Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110 используется для комплексной обработки деталей за один технологический цикл, что способствует повышению эффективности производства и стабильности качества готовой продукции.
Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110 и модель DBM-110 востребован на предприятиях машиностроения, энергетического и тяжелого машиностроения, приборостроения, металлургии и в ремонтных производствах. Оборудование подходит для обработки деталей сложной геометрии, а также может использоваться при изготовлении оснастки и технологических компонентов. Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110 интегрируется в современные производственные линии и применяется как самостоятельная единица механической обработки.
Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110 применяется для выполнения точных операций механической обработки, подготовки базовых поверхностей, обработки отверстий и фрезерования различных элементов деталей. Использование оборудования позволяет повысить точность изготовления, сократить количество промежуточных операций и обеспечить стабильность технологического процесса. Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110 востребован на современных промышленных предприятиях, где важны производительность, надежность оборудования и высокое качество обработки металла.
|
Конус и диаметр отверстия шпинделя (мм)
|
BT50 / 110 |
|
Скорость вращения шпинделя (об/мин)
|
2500 |
|
Модель системы ЧПУ
|
Fanuc 0i MF (1) |
|
Т-образные пазы стола (мм)
|
22-160 |
|
Максимальный диаметр инструмента (мм)
|
125, 250 |
|
Максимальная масса инструмента (кг)
|
25 |
|
Система подачи СОЖ
|
480 л, 30 бар |
|
Точность позиционирования (мм)
|
0,015 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Точность повторного позиционирования (мм)
|
0,01 |
|
Направляющие по оси Z
|
PMI-MSR65LE2SSF1A |
|
Емкость магазина инструментов (шт.)
|
40 |
|
Ход по оси W (мм)
|
550 |
|
Скорость быстрого хода по оси W (мм/мин)
|
8000 |
|
Оптические линейки (УЦИ)
|
По осям X/Z/Y |
|
Скорость резания по осям X/Y/Z (мм/мин)
|
10 000 |
|
Скорость резания по оси W (мм/мин)
|
6000 |
|
Дискретность поворота оси B
|
1°/360° |
|
Точность индексации поворота оси B (дюймы)
|
10 |
|
Максимальный вес заготовки (кг)
|
5000 |
|
Ход по оси X (мм)
|
1700 |
|
Ход по оси Z (мм)
|
1200 |
|
Мощность двигателя шпинделя (кВт)
|
Fanuc βiIP30 15 (18,5) |
|
Ход по оси Y (мм)
|
1400 |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
12 000 / 12 000 / 12 000 |
|
Шариковинтовая пара по осям Z/X
|
PMI-1R63-10T6-1FDIC, PMI-1R63-10T6-1FDIC |
|
Максимальная высота детали (мм)
|
1400 |
|
Размеры рабочего стола (мм)
|
1250 х 1250 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
0-1680 |
|
Максимальная длина инструмента (мм)
|
500 |
|
Т-образные пазы стола (шт.)
|
7 |
|
Шариковинтовая пара по оси Y
|
PMI – 1R63-10T6-1FDIC |
|
Двигатель оси X/Y/Z (Нм)
|
Fanuc βis30 3 кВт 27, Fanuc βis40B 3 кВт 36, Fanuc βis40 3 кВт 36 |
|
Радиус поворота стола с установленной заготовкой (мм)
|
3700 |
|
Двигатель оси W (кВт)
|
Fanuc βis30 3 |
|
Скорость поворота рабочего стола оси B (об/мин)
|
5 |
|
Двигатель оси B (кВт)
|
Fanuc βis30 3 |
|
Точность повторной индексации оси B (дюймы)
|
3 |
|
Направляющие по осям X/Y/Z
|
PMI-MSR55LE3SSF1A, –, PMI-MSR65LE2SSF1A |
|
Габаритные размеры (мм)
|
5800 х 6100 х 3500 |
|
Масса станка (кг)
|
22 000 |
