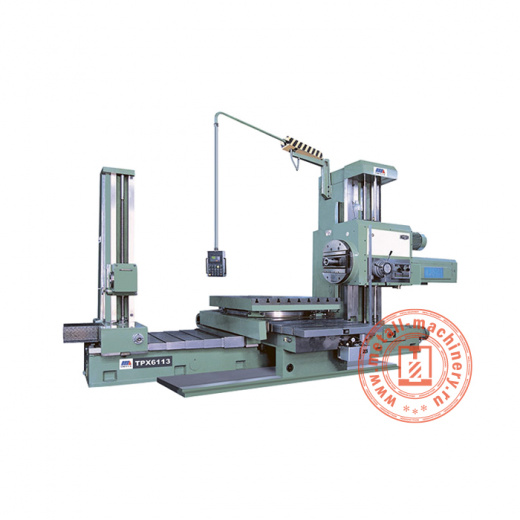

Горизонтально-расточный станок TPX6113/2
Горизонтально-расточный станок TPX6113/2 – это мощное промышленное оборудование, широко используемое для растачивания отверстий (формовки, торцевания, фрезерования и сверления) в габаритных заготовках/деталях в горизонтальном направлении, что бывает невозможно сделать на токарных или сверлильных станках. Инструментальное растачивание используется для увеличения размера существующих отверстий и получения максимально точных диаметров. При этом обрабатываемые детали остаются неподвижными.
Горизонтальный координатно-расточной станок TPX6113/2 обрабатывает заготовки с помощью горизонтально направленного шпинделя, расположенного параллельно координатному столу с платформой. Станина сделана из чугуна. Колонна также изготовлена из чугуна и служит опорой для передней бабки, которая перемещается в направлении вверх и вниз. Передняя бабка размещается на опоре колонны и удерживает рабочий инструмент, она перемещается вверх и вниз для позиционирования рабочего инструмента на необходимую высоту. Жесткие, закаленные и прецизионные направляющие гарантируют безупречную работу в течение многих лет. Передняя бабка и подающие шестерни оснащены предохранительной муфтой. Стол вращается на 360°. Телескопические стальные кожухи защищают направляющие от сколов и загрязнений. Опции: можно установить заднюю бабку и 3-осевой цифровой индикатор.
Горизонтальный станок для растачивания отверстий TPX6113/2 оснащается подвесной консолью с контроллером ЧПУ. Панель имеет удобную и понятную настройку, включает элементы управления вращением шпинделя, зажимом инструмента, подсветкой шкалы и др. Механические функции, которые не могут выполняться одновременно, снабжены блокировками.
|
Конус и диаметр отверстия шпинделя (мм)
|
Метрический 80 (ISO 7:24 №50) 130 |
|
Допустимая нагрузка на стол (кг)
|
10 000 |
|
Крутящий момент шпинделя (Нм)
|
3136 |
|
Количество скоростей шпинделя (шт.)
|
24 |
|
Частота вращения планшайбы (об/мин)
|
4-800 |
|
Максимальное осевое усилие шпинделя (Н)
|
31 360 |
|
Точность линейной измерительной системы (мм)
|
0.005 |
|
Габаритные размеры (мм)
|
7030 х 4665 х 3800 |
|
Масса станка (кг)
|
28 000 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
