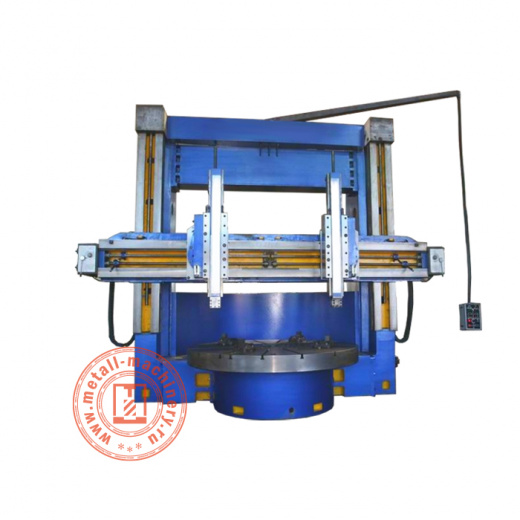

Токарно-карусельный двухстоечный станок CK5263
Токарно-карусельный двухколонный станок CK5263 был разработан с учетом потребностей промышленников с высокой производительностью. Он подходит для самых разных отраслей механической обработки, где предусмотрена обработка крупных цилиндрических объектов. Он может использоваться для грубого и тонкого внутреннего и внешнего протачивания цилиндра или конической заготовки, торцевания поверхности, резки канавок, нарезания резьбы и т.д.

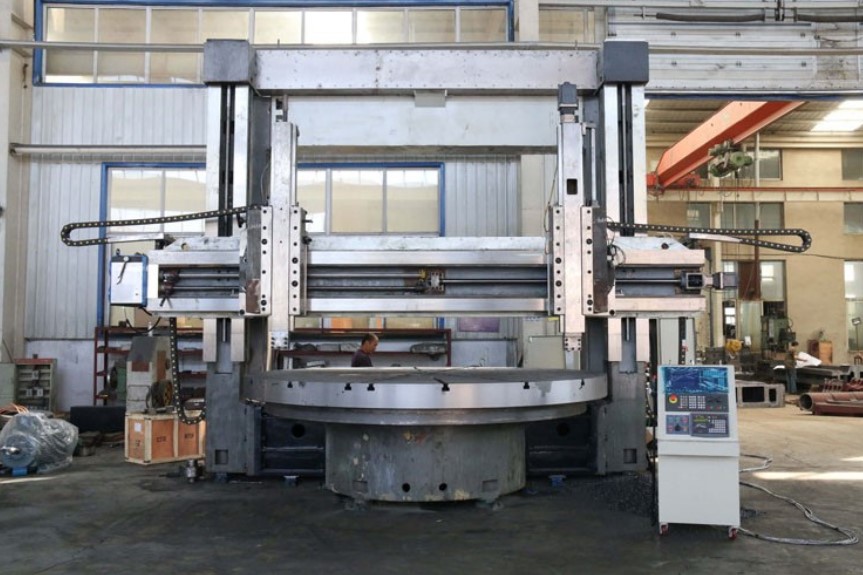

Токарно-карусельный двухстоечный станок CK5263 обладает прочной конструкцией, где обе стойки и шарнирно-сочлененная балка изготовлены из высокопрочного чугуна HT250 с низким уровнем напряжений, твердость уровня НВ170-190. Для продления срока службы контактные поверхности направляющей балки и колонн изготовлены из износостойких пластин Zn-Al. Массивные отливки и системы широких ходов обеспечивают точную и стабильную обработку. В конструкции верстака действует гидростатическая направляющая. В радиальной оси используется высокоточный подшипник NN30 (шаг D). Для обеспечения движения вертикальной и горизонтальной оси используются два независимых серводвигателя. Трансмиссия для тяжелых условий эксплуатации позволяют снимать припуск на высоких скоростях шпинделя. Шестерни коробки передач изготовлены из высококачественной легированной стали с закалкой, твердость уровня HRC45-50. Система подачи обеспечивает поглощение вибрации и резку без вибрации даже в таких сложных условиях, как нарезание резьбы, нарезание канавок, прерывистое резание и тяжелая черновая обработка.
Токарно-карусельный станок с двумя колоннами CK5263 в базовой комплектации оснащается системой управления Omron, по желанию – Siemens или Fanuc. В систему введена функция обучения, что позволяет быстро освоить процесс управления.
|
Частота вращения стола (об/мин)
|
0,5-40 |
|
Максимальная высота детали (мм)
|
4000 |
|
Максимальный диаметр обработки (мм)
|
6300 |
|
Максимальный вес заготовки (кг)
|
50 000 |
|
Сечение хвостовика инструмента (мм)
|
40 х 50 |
|
Максимальный крутящий момент стола (кH∙м)
|
100 |
|
Ход поперечной балки (мм)
|
2650 |
|
Скорость перемещения балки (мм/мин)
|
350 |
|
Горизонтальный ход правого держателя инструмента (мм)
|
-50...3450 |
|
Горизонтальный ход левого держателя инструмента (мм)
|
-50...3450 |
|
Вертикальный ход правого держателя инструмента (мм)
|
1600 |
|
Вертикальный ход левого держателя инструмента (мм)
|
1600 |
|
Скорость подачи правого держателя инструмента (мм/мин)
|
0,1-500 |
|
Скорость подачи левого держателя инструмента (мм/мин)
|
0,2-145 |
|
Ускоренный ход правого держателя инструмента (мм/мин)
|
2000 |
|
Ускоренный ход левого держателя инструмента (мм/мин)
|
1550 |
|
Максимальное усилие резания правого держателя инструмента (кН)
|
40 |
|
Максимальное усилие резания левого держателя инструмента (кН)
|
30 |
|
Угол поворота держателя инструмента
|
|-30°...+30° |
|
Мощность подъема поперечной балки (кВт)
|
11 |
