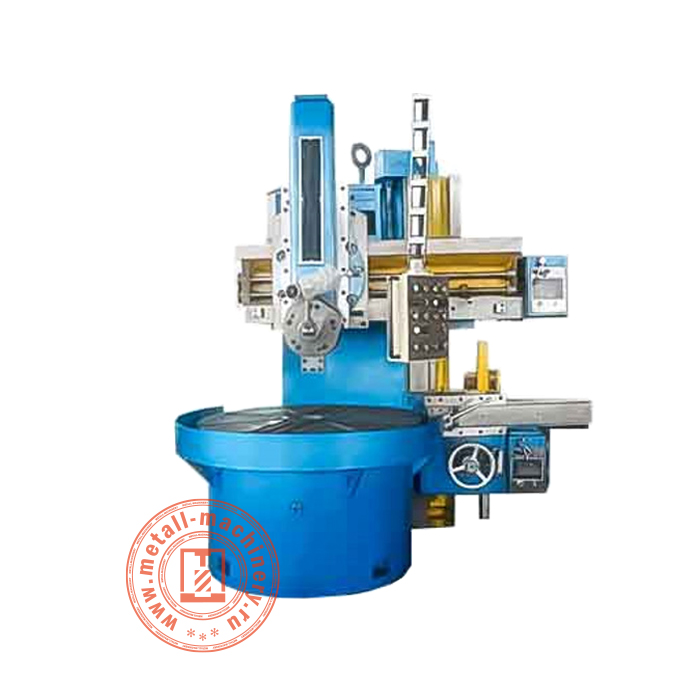

Токарно-карусельный станок C5120
Токарно-карусельный станок C5120 известен эффективной обработкой таких больших деталей, как колеса, ступицы подшипников и заготовки зубчатых колес, а также он задействуется и для гидравлических компонентов, цепных колес и других коротких, приземистых деталей. Это черновая и чистовая обработка внутренней и внешней цилиндрической поверхности, а также торца круглой конической поверхности. Он имеет много преимуществ по сравнению с горизонтальными станками и, прежде всего, проще загрузка деталей, при этом даже очень большие детали могут быть размещены без увеличения занимаемой площади.
ЧПУ вертикальный токарный станок C5120 полностью соответствует стандартам безопасности и производительности. Рабочий стол изготовлен из высокопрочных материалов. По умолчанию патрон представляет собой универсальный 4-кулачковый держатель. В зависимости от размера машины и конкретных задач могут быть установлены 6-ти или 8-ми кулачковые патроны. Главный шпиндель рабочего стола оснащен высокоточным и регулируемым коротким 2-рядным цилиндрическим роликовым подшипником с радиальным зазором для центрирования. Привод главного шпинделя приводится в действие двигателем переменного тока с 16-ступенчатым механизмом изменения скорости. Боковая стойка для инструментов оснащена квадратными револьверными головками. В качестве опции, целесообразно выбрать конвейер для стружки. Он подходит для быстрого удаления металлолома из зоны обработки. Также по запросу станок может быть помещен под защитный короб (даже водонепроницаемый). Боковая головка инструмента и аксессуары для конуса поставляются в соответствии со специальными требованиями.
Вертикальный токарно-карусельный станок C5120 оснащается контроллером ЧПУ. По запросу это – Mitsubishi, Siemens или Fanuc. В соответствии с потребностями пользователя можно увеличить цифровой дисплей.
|
Максимальная высота детали (мм)
|
1250 |
|
Диаметр поворотного стола (мм)
|
1800 |
|
Максимальный диаметр обработки (мм)
|
2000 |
|
Мощность главного двигателя (кВт)
|
30 |
|
Максимальный вес заготовки (кг)
|
8000 |
|
Частота вращения стола (количество шагов) (об/мин)
|
3,2-100 (16 ступеней) |
|
Ход ползуна бокового суппорта (мм)
|
6330 |
|
Перемещение ползуна вертикального суппорта (мм)
|
800 |
|
Вертикальный ход бокового суппорта (мм)
|
1150 |
|
Габаритные размеры (мм)
|
3135 х 3040 х 2910 |
|
Масса станка (кг)
|
18 300 |
