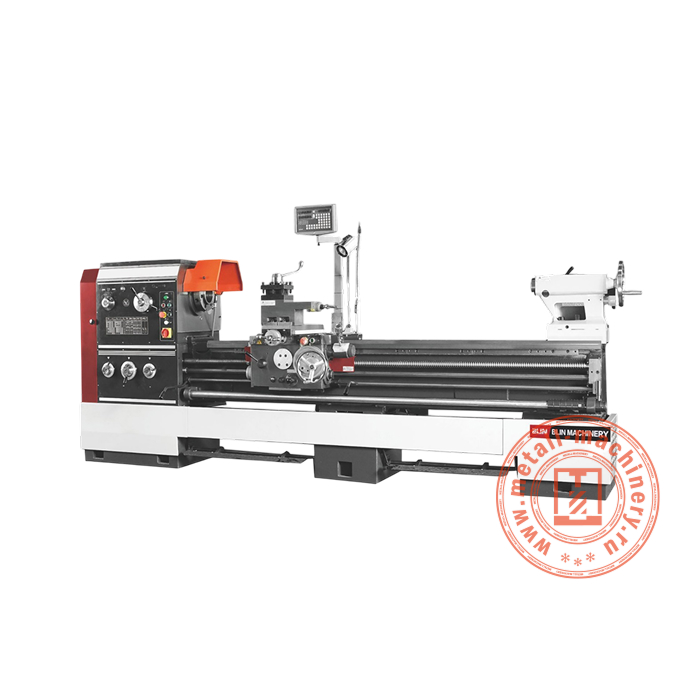

Горизонтальный токарный станок BL-HL-B50B (CS6150B)
Горизонтальные токарные станки BL-HL-B50B (CS6150B) и BL-HL-B66B (CS6166B) предназначены для токарной обработки металлических заготовок и выполнения операций по наружным и внутренним поверхностям. Конструкция предусматривает механический 3- или 4-кулачковый патрон, 4-позиционную инструментальную головку и заднюю бабку. Станок поддерживает нарезание метрической, дюймовой и модульной резьбы, а скорость вращения шпинделя составляет 9–1600 об/мин.
Пименяются в машиностроении, ремонтных цехах и на металлообрабатывающих предприятиях для изготовления валов, втулок, осей, фланцев и других деталей тел вращения. Максимальный диаметр обработки над станиной составляет 500 мм, над суппортом — 300 мм. В зависимости от исполнения расстояние между центрами может составлять 1000, 1500, 2000 или 3000 мм, что позволяет подбирать станок под требуемую длину заготовок.
Горизонтальный токарный станок BL-HL-B50B (CS6150B) и модель BL-HL-B66B (CS6166B) используются для точения, подрезки торцов, растачивания и резьбонарезания при единичном и серийном производстве. Ширина станины 390 мм и мощность двигателя шпинделя 7,5 кВт соответствуют задачам стабильной металлообработки. Оборудование помогает рационально организовать рабочий участок, выполнять повторяемые операции и обрабатывать детали различной конфигурации.
|
Расстояние между центрами (мм)
|
1000/1500/2000/3000 |
|
Скорость быстрого перемещения по осям X/Z (мм/мин)
|
1900, 2300/4500, 5400 |
|
Конус и диаметр отверстия шпинделя (мм)
|
MT6 / 82 |
|
Тип инструментальной головки
|
4-позиционная механическая |
|
Размер хвостовика инструмента (мм)
|
25 х 25 |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT5 |
|
Ход пиноли задней бабки (мм)
|
150 |
|
Мощность двигателя шпинделя (кВт)
|
7,5 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Ширина станины (мм)
|
390 |
|
Шаг нарезаемой метрической резьбы (мм)
|
0,5-224 (48 шагов) |
|
Шаг нарезаемой дюймовой резьбы
|
72-1/8 TPI (46 шагов), 56-1/4 DP (45 шагов) |
|
Шаг нарезаемой модульной резьбы
|
0,5-112 MP (42 шага) |
|
Основная скорость подачи по оси X (мм/об)
|
0,027-1,07 |
|
Пониженная скорость подачи по оси X (мм/об)
|
0,012-0,26 |
|
Повышенная скорость подачи по оси X (мм/об)
|
1,21-2,73 |
|
Основная скорость подачи по оси Z (мм/об)
|
0,063-2,52 |
|
Пониженная скорость подачи по оси Z (мм/об)
|
0,028-0,056 |
|
Повышенная скорость подачи по оси Z (мм/об)
|
2,86-6,43 |
|
Крутящий момент при подаче (Нм)
|
3500 |
|
Продольный ход головки (мм)
|
145 |
|
Максимальная длина обработки (мм)
|
950/1450/1950/2950 |
|
Угол поворота головки
|
±90° |
|
Конус и диаметр отверстия шпинделя (мм)
|
1977 |
|
Тип и диаметр патрона (мм)
|
Механический 3-, 4-кулачковый / 250, 400 |
|
Максимальный диаметр обработки над суппортом (мм)
|
300 |
|
Максимальный диаметр обработки над станиной (мм)
|
500 |
|
Скорость вращения шпинделя (об/мин)
|
9-1600 (24 передачи) |
|
Крутящий момент шпинделя (Нм)
|
1400 |
|
Поперечный ход головки (мм)
|
320 |
|
Габаритные размеры (мм)
|
2630/3130/3630/4630 х 975 х 1270 |
|
Масса станка (кг)
|
2100/2300/2500/2900 |
