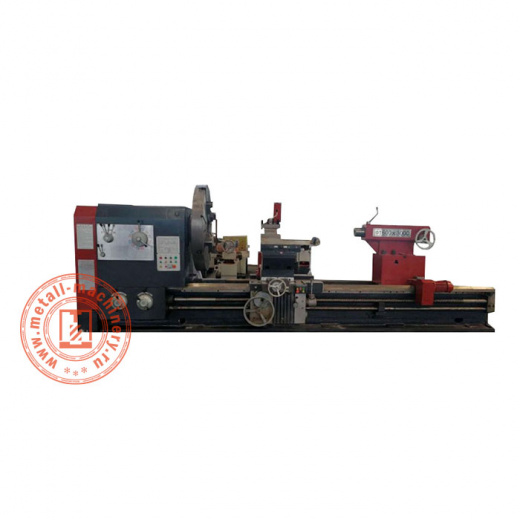

Горизонтальный токарный станок CW61160

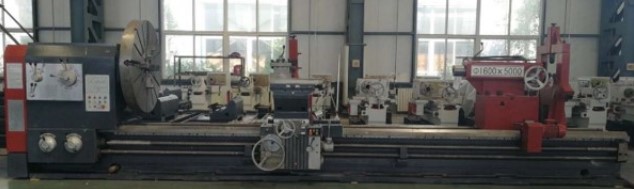

Горизонтальный токарный станок CW61160 представляет собой массивное промышленное оборудование для обработки крупногабаритных деталей. Станок имеет классическую компоновку с горизонтальным расположением шпинделя и станины, позволяя обрабатывать детали значительной длины. Основой конструкции является массивная чугунная станина, обеспечивающая высокую жесткость и виброустойчивость при выполнении токарных операций.

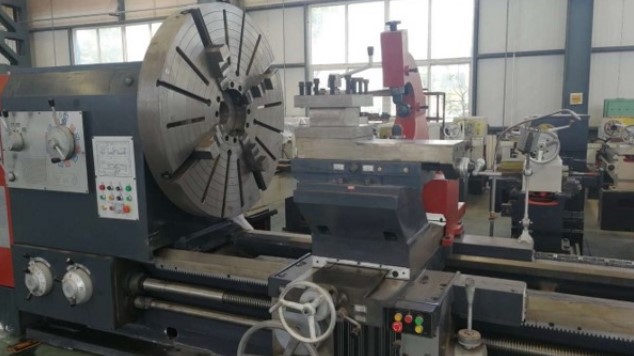

В левой части токарного станка горизонтального типа CW61160 располагается передняя бабка с мощным патроном большого диаметра. Крупный токарный патрон с радиально расположенными кулачками обеспечивает надежное крепление заготовок. Шпиндельный узел оснащен системой регулировки скорости вращения. Суппортная группа включает в себя поперечный и продольный суппорты, обеспечивающие перемещение режущего инструмента. Управление перемещениями осуществляется как вручную с помощью маховиков, так и с использованием механических передач. В правой части станка располагается задняя бабка, которая может перемещаться по направляющим станины и фиксироваться в нужном положении для поддержки длинных заготовок. Передняя панель управления оснащена кнопками и переключателями для контроля над работой станка.
Горизонтальная компоновка токарного станка CW61160 является его ключевой особенностью. Такая конструкция обеспечивает возможность обработки длинных цилиндрических деталей, облегчает загрузку и выгрузку заготовок, а также упрощает настройку и обслуживание оборудования. Система подачи СОЖ и стружкосборник дополняют конструкцию станка, обеспечивая комфортные условия работы оператора и продлевая срок службы режущего инструмента.
|
Максимальный диаметр обработки над станиной (мм)
|
1600/2000 |
|
Максимальный диаметр обработки над суппортом (мм)
|
1200 |
|
Конус и диаметр отверстия шпинделя (мм)
|
130 |
|
Скорость вращения шпинделя (об/мин)
|
2,24-178 |
|
Тип и диаметр патрона (мм)
|
4-кулачковый механический, 1000 |
|
Конус и диаметр пиноли задней бабки (мм)
|
180 |
|
Общая мощность (кВт)
|
22 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Ширина станины (мм)
|
755 |
|
Максимальный вес заготовки (кг)
|
5000 |
|
Шаг нарезаемой метрической резьбы (мм)
|
1-120 |
|
Шаг нарезаемой дюймовой резьбы
|
2-24 (TPI) |
|
Продольная подача шпинделя (мм)
|
0,1-12 |
|
Ход нижнего держателя инструмента (мм)
|
960 |
|
Ход среднего держателя инструмента (мм)
|
300 |
|
Ход верхнего держателя инструмента (мм
|
200 |
|
Скорость хода нижнего держателя инструмента (мм/мин)
|
3740 |
|
Скорость хода среднего держателя инструмента (мм/мин)
|
1870 |
|
Скорость хода верхнего держателя инструмента (мм/мин)
|
935 |
|
Количество подач на оборот шпинделя
|
56 |
|
Поперечная подача (мм)
|
0,05-6 |
|
Верхняя подача (мм)
|
0,025-3 |
|
Диапазон нарезания модульной резьбы (мм)
|
0,5-60 |
|
Максимальная длина обработки (мм)
|
1300/1800/2800 |
|
Габаритные размеры (мм)
|
3800 (4300, 5300) х 1860 х 2500 |
|
Масса станка (кг)
|
8000 / 9000 / 10 000 |
