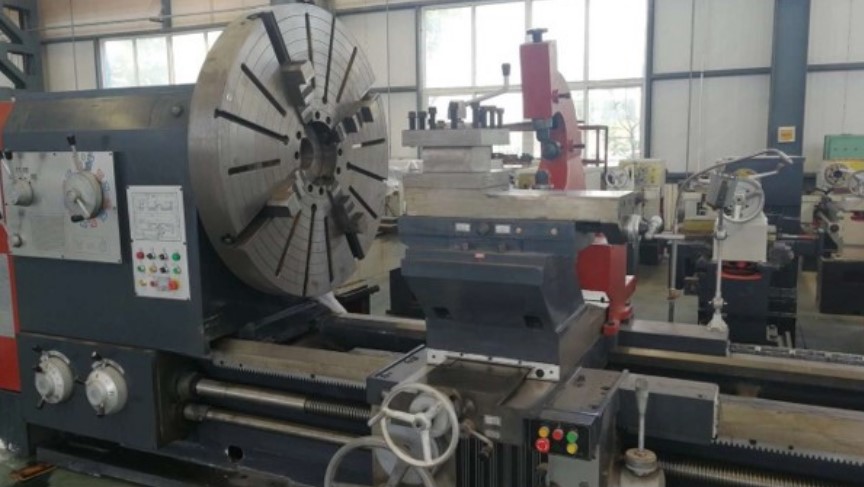

Горизонтальный токарный станок CW61160x6000
Горизонтальный токарный станок CW61160x6000 предназначен для токарной обработки наружной и внутренних поверхностей крупногабаритных деталей, таких как валы, корпуса, фланцы и т.д. Данные универсальные станки давно и широко используются в различных отраслях промышленности, таких как металлургия, энергетика, нефтегазовая промышленность и другие.
Промышленный токарный станок CW61160x6000 позволяет обрабатывать заготовки длиной до 5800 мм., а максимальный диаметр над станиной, т.е. предельный диаметр детали, при котором она не задевает элементы станины при вращении, составляет 1600 мм. Процесс производства с использованием станка начинается с загрузки заготовки на станок, после чего происходит ее обработка на основе заданных параметров и чертежей. Затем готовая деталь выгружается со станка.
Тяжелый токарный станок CW61160x6000 отличается от аналогичного оборудования большими габаритами и высокой мощностью, что позволяет обрабатывать крупногабаритные детали. Кроме того, оборудование такого типа относительно простое и неприхотливое.
|
Максимальный диаметр обработки над станиной (мм)
|
1600/2000 |
|
Максимальный диаметр обработки над суппортом (мм)
|
1200 |
|
Конус и диаметр отверстия шпинделя (мм)
|
130 |
|
Скорость вращения шпинделя (об/мин)
|
2,24-178 (12 передач) |
|
Тип и диаметр патрона (мм)
|
4-кулачковый механический, 1000 |
|
Конус и диаметр пиноли задней бабки (мм)
|
180 |
|
Общая мощность (кВт)
|
22 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Ширина станины (мм)
|
755 |
|
Максимальный вес заготовки (кг)
|
6000 |
|
Шаг нарезаемой метрической резьбы (мм)
|
1-120 (44 шаг) |
|
Шаг нарезаемой дюймовой резьбы
|
¼-24 TPI (31 шаг) |
|
Продольная подача шпинделя (мм)
|
0,1-12 |
|
Ход нижнего держателя инструмента (мм)
|
960 |
|
Ход среднего держателя инструмента (мм)
|
300 |
|
Ход верхнего держателя инструмента (мм
|
200 |
|
Скорость хода нижнего держателя инструмента (мм/мин)
|
3740 |
|
Скорость хода среднего держателя инструмента (мм/мин)
|
1870 |
|
Скорость хода верхнего держателя инструмента (мм/мин)
|
935 |
|
Поперечная подача (мм)
|
0,05-6 |
|
Верхняя подача (мм)
|
0,025-3 |
|
Диапазон нарезания модульной резьбы (мм)
|
0,5-60 (45 типов) |
|
Поперечный ход нижнего держателя инструмента (мм)
|
½ - 56 (38 типов) |
|
Максимальная длина обработки (мм)
|
5800 |
|
Габаритные размеры (мм)
|
8300 х 1860 х 2500 |
|
Масса станка (кг)
|
13500 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
