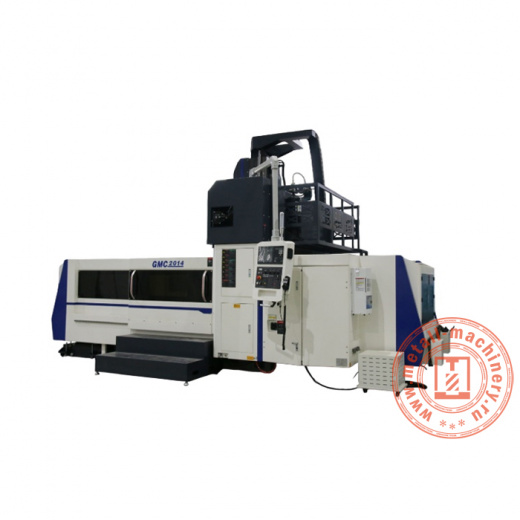

Портальный фрезерный обрабатывающий центр с ЧПУ GM-2014
Портальный фрезерный обрабатывающий центр с ЧПУ GM-2014 предназначен для высокоточной обработки крупногабаритных металлических заготовок. Оборудование применяют для фрезерования, сверления и обработки плоскостей, а также при изготовлении корпусных деталей, плит, рам и элементов оснастки. Портальная конструкция GM-2014 обеспечивает жесткость и стабильность позиционирования, что важно при работе с массивными заготовками и выполнении повторяющихся операций.
В машиностроении, металлообработке, производстве пресс-форм и металлоконструкций портальный фрезерный обрабатывающий центр с ЧПУ GM-2014 используют для изготовления ответственных деталей и узлов. Станок подходит для участков, где требуется последовательная механическая обработка крупногабаритных изделий. Система ЧПУ позволяет выполнять операции по заданной программе и поддерживать повторяемость технологического цикла.
Портальный фрезерный обрабатывающий центр с ЧПУ GM-2014 применяют для повышения эффективности производства и сокращения доли ручной доработки. Оборудование помогает получать заданную геометрию деталей, выполнять несколько операций на одном рабочем месте и организовать стабильный процесс металлообработки. GM-2014 востребован там, где необходимы точное позиционирование, жесткость конструкции и надежная обработка крупных металлических заготовок.
|
Модель системы ЧПУ
|
FANUC 0 iMF (5) |
|
Размеры рабочего стола (мм)
|
1200 х 2100 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
150-950 |
|
Ход по осям X/Y/Z (мм)
|
2000/1500/800 |
|
Тип и вместимость инструментального магазина
|
Дисковый, на 24 позиции |
|
Точность позиционирования по осям X/Y/Z (мм)
|
0,0075/0,0075/0,015 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,005 |
|
Количество Т-образных пазов на верстаке х ширина (мм)
|
7 х 22 |
|
Конус шпинделя рабочего стола
|
BT50/190 |
|
Вспомогательные системы
|
Система смазки направляющих, система подачи СОЖ, защитные ограждения, кондиционер для электрошкафа, воздушный и водяной пистолеты высокого давления |
|
Максимальная скорость вращения (об/мин)
|
6000 |
|
Максимальная грузоподъемность (кг)
|
3500 |
|
Мощность главного двигателя (кВт)
|
15/18,5 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальная скорость быстрого перемещения (м/мин)
|
15 |
|
Шаг Т-образных пазов рабочего стола (мм)
|
170 |
|
Ширина портала (мм)
|
1500 |
|
Высота прохода (мм)
|
1030 |
|
Скорость рабочей подачи (м/мин)
|
10 |
|
Габаритные размеры (мм)
|
6700 х 4200 х 4200 |
|
Масса станка (кг)
|
17 500 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
