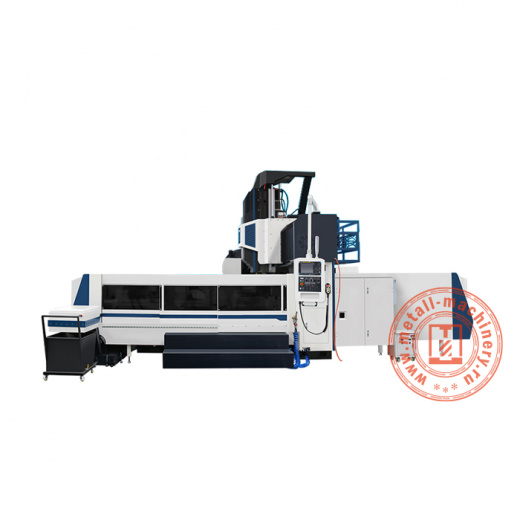

Портальный фрезерный обрабатывающий центр с ЧПУ GM-2016
Портальный фрезерный обрабатывающий центр с ЧПУ GM-2016 предназначен для обработки крупногабаритных металлических заготовок в промышленном производстве. Оборудование применяют для фрезерования плоскостей, пазов, корпусных деталей, плит, рам и элементов оснастки. Портальная компоновка GM-2016 обеспечивает жесткость конструкции и подходит для операций, где важны точность позиционирования и повторяемость технологического цикла.
В машиностроении и металлообработке портальный фрезерный обрабатывающий центр с ЧПУ GM-2016 используют при изготовлении ответственных деталей и компонентов промышленного оборудования. Станок подходит для обработки массивных заготовок и последовательного выполнения фрезерных и сверлильных операций. Система ЧПУ позволяет управлять рабочими перемещениями по заданной программе и поддерживать стабильность обработки.
Портальный фрезерный обрабатывающий центр с ЧПУ GM-2016 применяют для организации механической обработки крупных деталей и сокращения ручных операций. Оборудование помогает выполнять фрезерование, сверление и подготовку заготовок к последующей сборке или финишной обработке в рамках единого технологического процесса. GM-2016 востребован там, где требуется стабильная металлообработка, повторяемость операций и работа с крупногабаритными металлическими изделиями.
|
Модель системы ЧПУ
|
FANUC 0 iMF (5) |
|
Размеры рабочего стола (мм)
|
1400 х 2100 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
200-1000 |
|
Ход по осям X/Y/Z (мм)
|
2000/1700/800 |
|
Тип и вместимость инструментального магазина
|
Дисковый, на 24 позиции |
|
Точность позиционирования по осям X/Y/Z (мм)
|
0,0075/0,0075/0,015 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,005 |
|
Количество Т-образных пазов на верстаке х ширина (мм)
|
7 х 22 |
|
Конус шпинделя рабочего стола
|
BT50/190 |
|
Вспомогательные системы
|
Система смазки направляющих, система подачи СОЖ, защитные ограждения, кондиционер для электрошкафа, воздушный и водяной пистолеты высокого давления |
|
Максимальная скорость вращения (об/мин)
|
6000 |
|
Мощность главного двигателя (кВт)
|
15/18,5 |
|
Грузоподъёмность (кг)
|
5000 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальная скорость быстрого перемещения (м/мин)
|
15 |
|
Шаг Т-образных пазов рабочего стола (мм)
|
200 |
|
Ширина портала (мм)
|
1700 |
|
Высота прохода (мм)
|
1080 |
|
Скорость рабочей подачи (м/мин)
|
10 |
|
Габаритные размеры (мм)
|
7200 х 4500 х 4300 |
|
Масса станка (кг)
|
18 500 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
