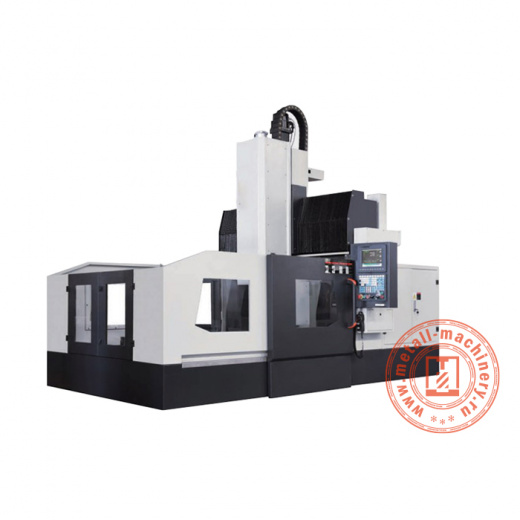

Портальный фрезерный центр GDT-1280

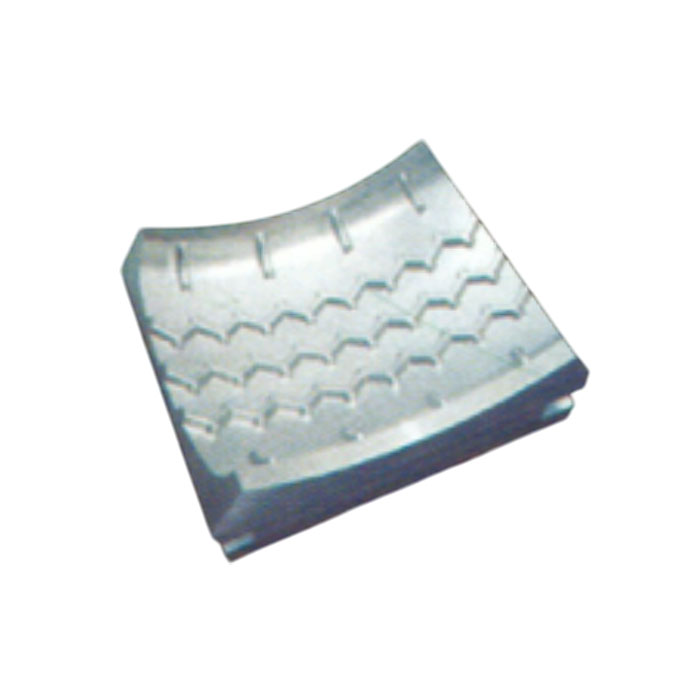

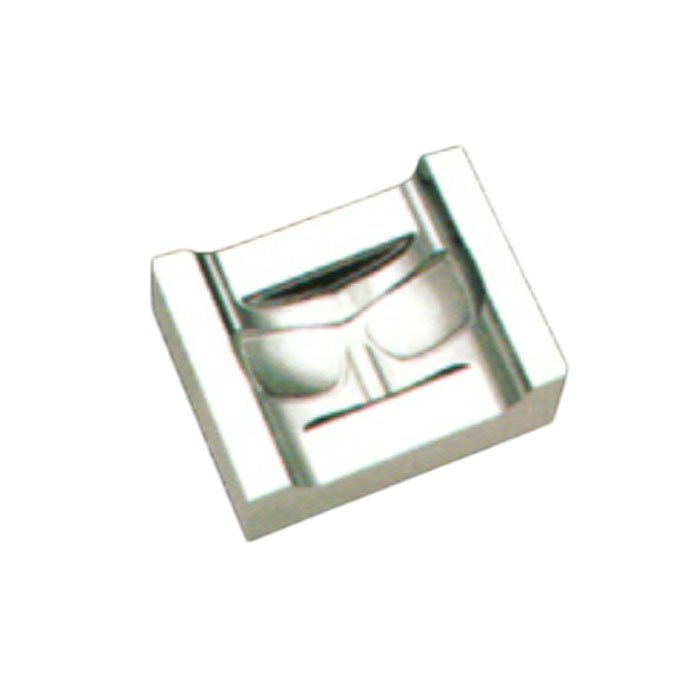

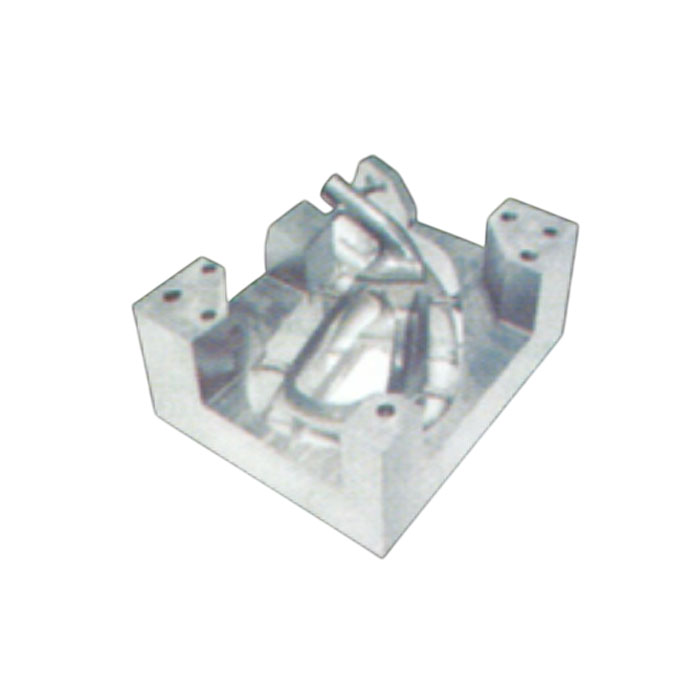

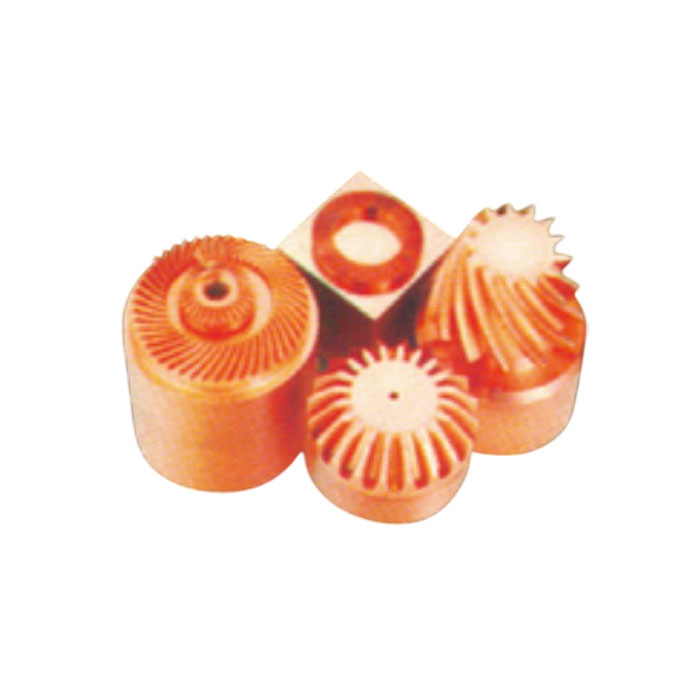

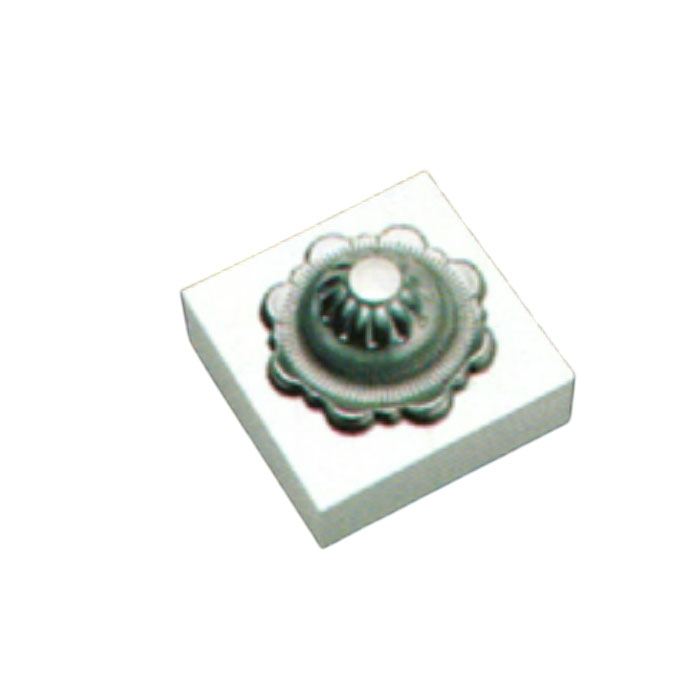

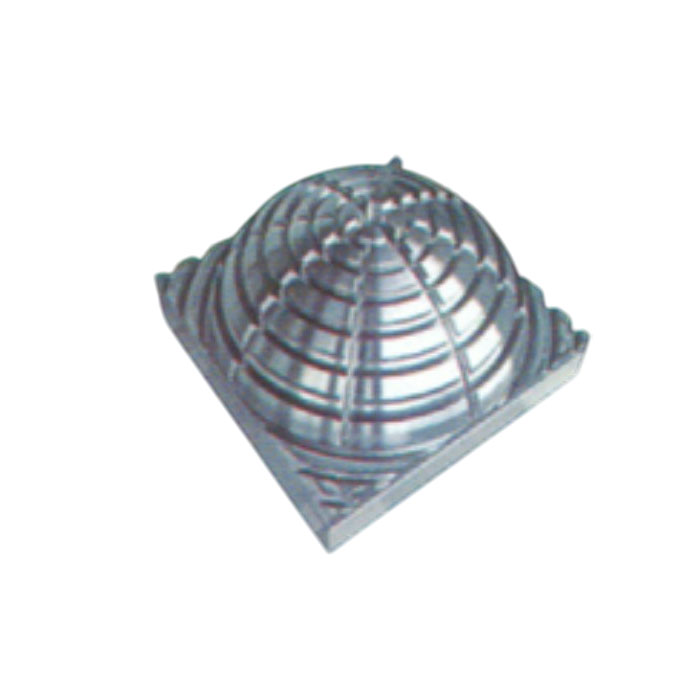

Портальный фрезерный центр GDT-1280 – это 5-осевой высокоскоростной портальный обрабатывающий центр, предназначенный для обработки сложных деталей аэрокосмической и автомобильной промышленности, а также деталей штампов, матриц и пресс-форм. Гибкость этой машины и ее ценность напрямую связаны с тем, как ее размер, точность и сочетание возможностей могут быть использованы для удовлетворения как корпоративных, так и производственных требований.
5-осевой высокоскоростной портальный обрабатывающий центр GDT-1280, а также модели GDT-1311, GDT-1613 и GDT-2015 – это одна серия машин. Конструкция портального типа экономит до 50% рабочей площади по сравнению с обычным обрабатывающим центром с двумя колоннами. U-образная конструкция рамы значительно увеличивает жесткость и стабильность резания. RAM по оси Z обеспечивает высокую устойчивость к деформации и стабильные условия резания для больших диапазонов оси Z. Роликовые направляющие на обеих боковых стенках оптимизируют пролет, чтобы обеспечить отличные динамические и статические характеристики. ШВП с двойной симметрией для оси Z обеспечивают устойчивость и жесткость при резке на высоких скоростях. Высокоскоростные и высокоточные линейные двигатели бесконтактного типа без люфта рассчитаны на экстремальное ускорение/торможение. Они предназначены для обеспечения 100% мощности прямой передачи без потери мощности. Простая конструкция не содержит вращающихся частей, не требует технического обслуживания и обеспечивает длительный срок службы и динамическую/статическую жесткость. Линейная обратная связь масштаба предназначена для обеспечения долговременной точности. Кроме того, прямые приводы по осям B и C и движения XYZ предназначены для именно высокоскоростной 5-осевой обработки свободной поверхности.
ЧПУ фрезерный центр портального типа GDT-1280 оснащается инверторной системой охлаждения для шпинделя, которая контролирует его температуру и обеспечивает долговременную точность работы. Несколько вариантов шпинделя позволяют снимать тяжелый металл или выполнять высокоскоростную резку.
|
Тип и диаметр патрона (мм)
|
120/140/150 |
|
Модель системы ЧПУ
|
Тайвань Xin Dai, Bao Yuan или Испания FAG |
|
Т-образные пазы стола (мм)
|
15 х 30 х 18 |
|
Система охлаждения
|
Масляное (стандартное) |
|
Система предварительной настройки инструментов
|
Автоматический измерительный прибор для предварительной настройки инструментов |
|
Ход по оси X (мм)
|
45 |
|
Ход по оси Y (мм)
|
45 |
|
Система подачи смазки
|
Автоматическая |
|
Система смазочно-СОЖ
|
Двухструйная (смазочно-охлаждающая жидкость, сжатый воздух) |
|
Ширина станины (мм)
|
940 |
|
Ход по оси Z (мм)
|
35 |
|
Точность позиционирования (мм)
|
0,004 |
|
Размеры рабочего стола (мм)
|
1200 х 800 |
|
Допустимая нагрузка на стол (кг)
|
950 |
|
Ход по осям X/Y/Z (мм)
|
800 х 1200 х 500 |
|
Точность воспроизведения (мм)
|
0,003 |
|
Расстояние между шпинделем и столом (мм)
|
550 |
|
Т-образные пазы стола (шт.)
|
7 |
|
Мощность приводного двигателя (кВт)
|
3 |
|
Габаритные размеры (мм)
|
3300 х 2500 х 2600 |
|
Масса станка (кг)
|
7500 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
