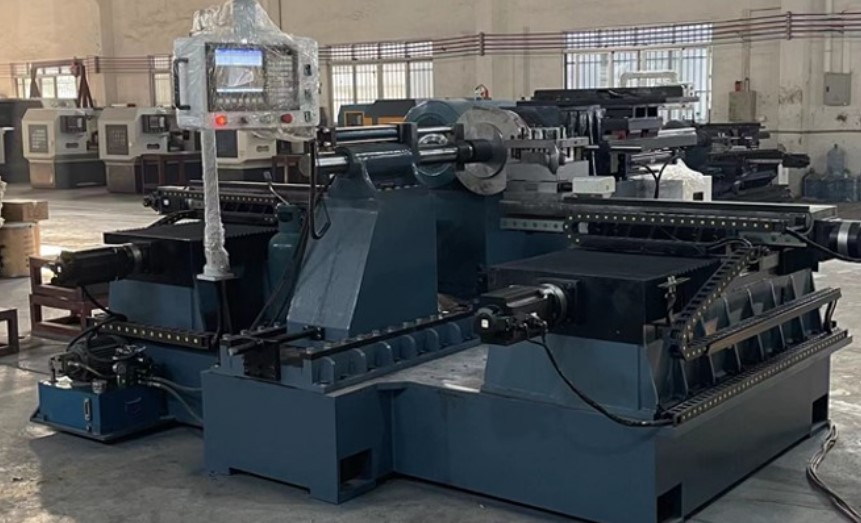

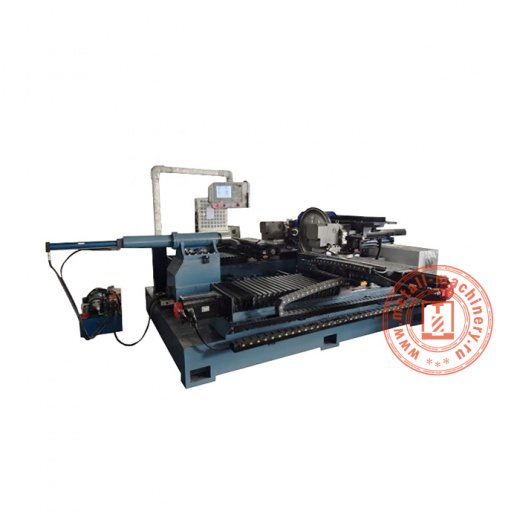

Горизонтальный фланжировочный станок ZS-XY-3000
Горизонтальный фланжировочный станок ZS-XY-3000 предназначен для фланцевания (отбортовки) плоских, конических днищ, а также днищ со сложными эллиптическими и торосферическими формами. Процесс фланжирования или холодной раскатки позволяет формировать днища без вырезания или удаления металла.
Горизонтальный фланжировочный агрегат в комплексе ZS-XY-3000 подходит для работы с массивными заготовками с диаметром до 3000 м. Благодаря мощному гидравлическому прессу станок способен обрабатывать толстостенный металл: например, толщина заготовки из алюминия может достигать 12 мм. Двойные формообразующие ролики обрабатывают листовую заготовку, установленную в шпиндель, вращающийся со скоростью до 500 об/мин. Ролики движутся абсолютно симметрично, оказывая давление на металл и тем самым деформируя его в заданную форму и радиус. Данный комплекс также выполняет функции обрезки, отбортовки, прокатки, усадки и др.
Фланжировочный станок ZS-XY-3000 управляется с помощью специальной САПР, которая управляет всеми параметрами процесса. Оператор вводит такие настройки, как траектория движения роликов, скорость вращения шпинделя, геометрические размеры борта и др. Станок оснащен системой автоматического распознавания ошибок, диагностики перегрузки и прочих аварийных ситуаций.
|
Скорость вращения шпинделя (об/мин)
|
0-500 |
|
Модель системы ЧПУ
|
KND |
|
Высота центра (мм)
|
1500 |
|
Максимальная высота детали (мм)
|
600 |
|
Максимальный диаметр обработки (мм)
|
3000 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Держатель инструмента
|
8+8, гидравлический |
|
Вертикальный ход (мм)
|
500 |
|
Метод ввода
|
Программа в CAD |
|
Толщина заготовки из алюминия (мм)
|
1-12 |
|
Толщина заготовки из железа (мм)
|
1-8 |
|
Толщина заготовки из нержавеющей стали (мм)
|
1-4 |
|
Осевой ход (мм)
|
500 |
|
Продольный ход (мм)
|
1500 |
|
Габаритные размеры (мм)
|
6000 х 4200 х 2000 |
|
Масса станка (кг)
|
24 000 |
