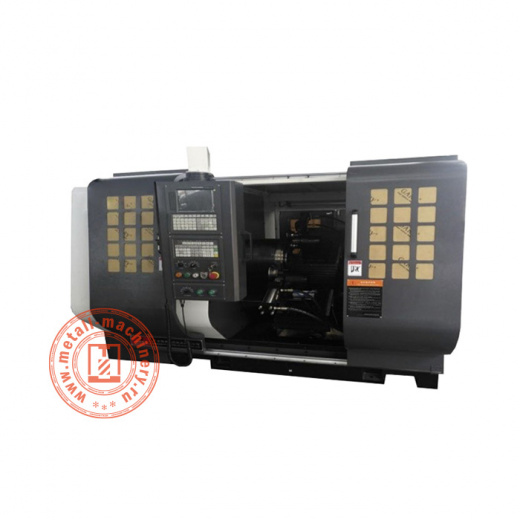

Станок для ротационной вытяжки металла PS-CNCSXY1850

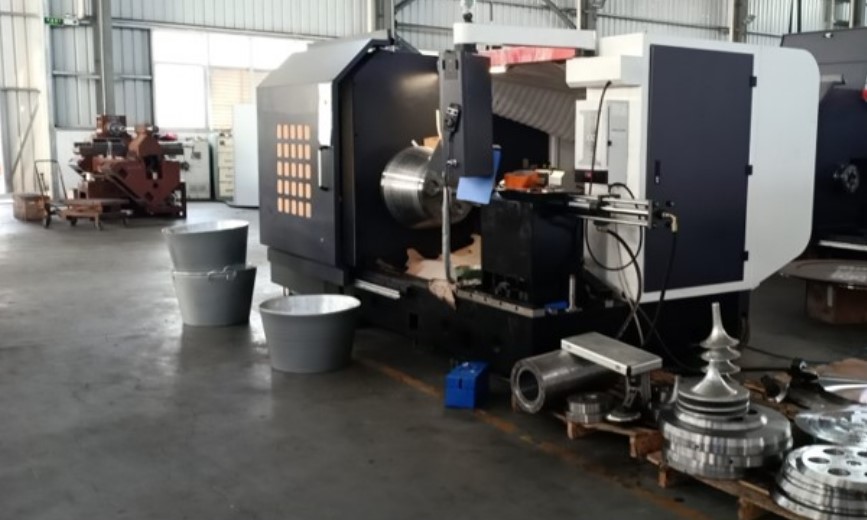

Станок для ротационной вытяжки металла PS-CNCSXY1850 является промышленным оборудованием для производства бесшовных объемных металлических изделий конической, параболической и цилиндрической формы. Данный станок используется в автомобильной, аэрокосмической, мебельной промышленности и др.
Процесс производства на станке для ротационной вытяжки металла PS-CNCSXY1850 начинается с установки заранее подготовленной металлической заготовки; диск фиксируется с помощью валов с роликами; затем происходит вращение заготовки с одновременным продольным вращением роликов, вытягивающих заготовку в нужную форму. Гидравлическая программируемая 1-уровневая задняя бабка позволяет стабилизировать положение заготовки и предотвращает ее деформацию или дребезжание в процессе обработки. Крупные габариты станка позволяют получить изделия с максимальным диаметром до 1850 мм. Благодаря двигателю с внушительной мощностью в 37 кВт станок способен обрабатывать диски толщиной до 4-6 мм в зависимости от типа металла.
Давильно-раскатной станок с ЧПУ для ротационной вытяжки металлаPS-CNCSXY1850 настраивается системой управления Siemens 828D, которая позволяет задавать и контролировать различные параметры процесса, а также сохранять используемые настройки и программы.
|
Расстояние между центрами (мм)
|
1500 |
|
Скорость вращения шпинделя (об/мин)
|
0-2000 |
|
Тип задней бабки
|
Гидравлическая программируемая 1-уровневая |
|
Модель системы ЧПУ
|
Siemens 828D |
|
Мощность главного двигателя (кВт)
|
37 |
|
Держатель инструмента
|
4-позиционный |
|
Повторяемость (мм)
|
0,015 |
|
Максимальный диаметр диска (мм)
|
1850 |
|
Толщина диска из алюминия (мм)
|
0,6-6 |
|
Толщина диска из мягкой стали, меди и латуни (мм)
|
0,6-4 |
|
Толщина диска из нержавеющей стали (мм)
|
0,6-3 |
|
Ход задней бабки (мм)
|
500 + 650 |
|
Ход держателя диска (мм)
|
300 |
|
Ход выталкивателя (мм)
|
200 |
|
Скорость хода по осям (мм/мин)
|
6000 |
|
Скорость хода задней бабки (мм/мин)
|
4000 |
|
Габаритные размеры (мм)
|
7500 х 5500 х 3000 |
|
Масса станка (кг)
|
16 800 |
