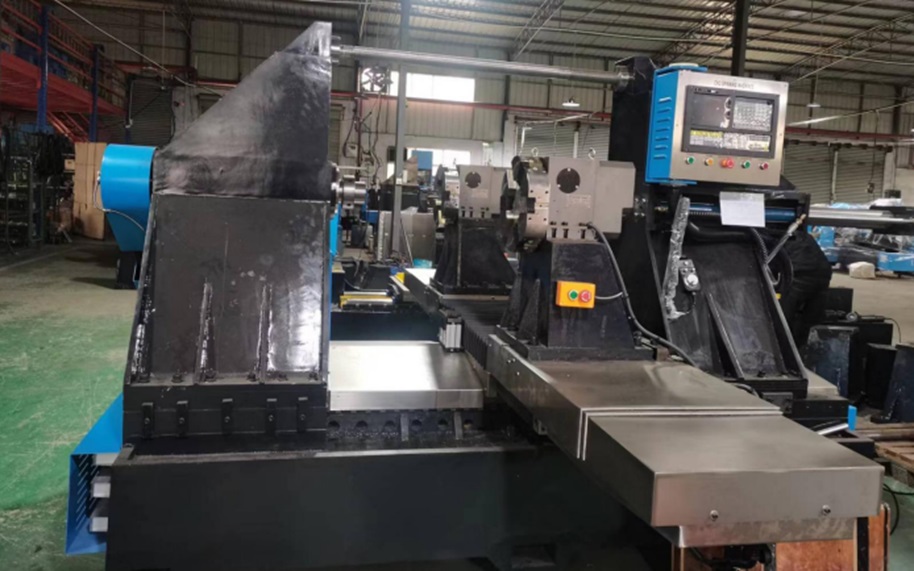

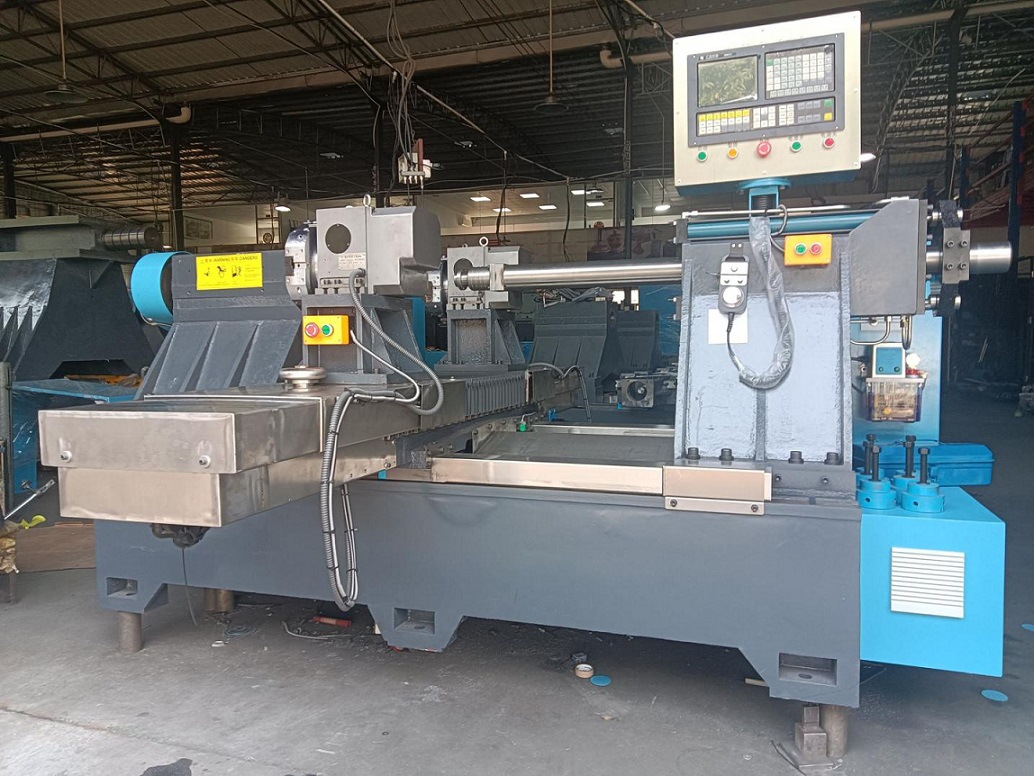

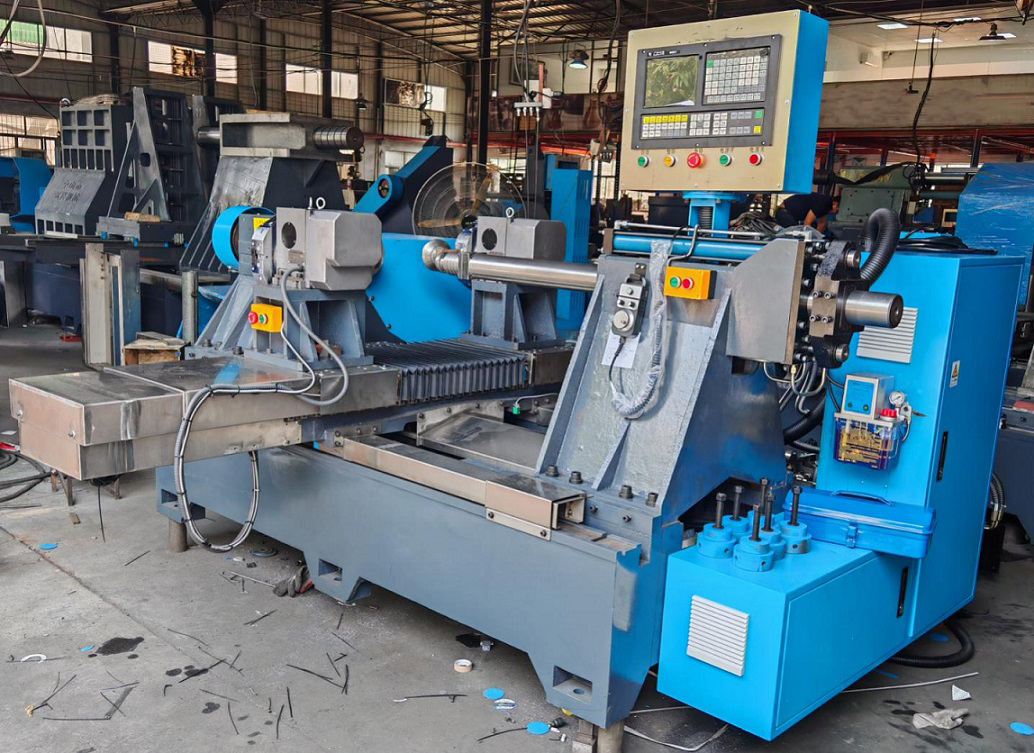

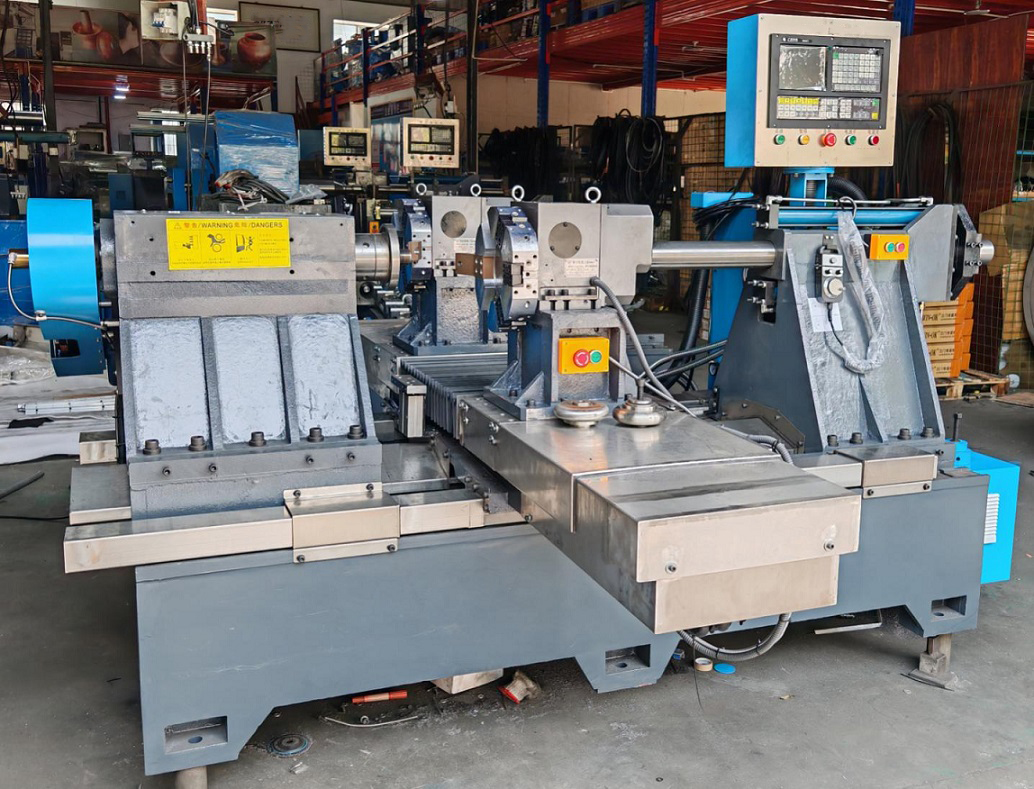

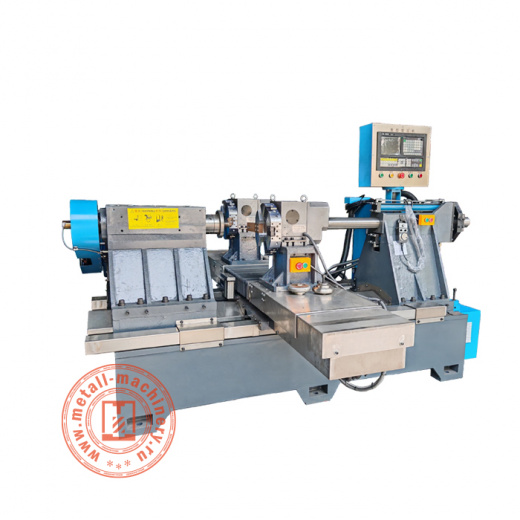

Станок для ротационной вытяжки металла с ЧПУ Х-600
Станок для ротационной вытяжки металла с ЧПУ Х-600 предназначен для обработки металлических заготовок методом ротационной вытяжки. Оборудование относится к металлообрабатывающим станкам с числовым программным управлением и используется для выполнения операций формообразования.
Серия, состоящая из станков Х-600, Х-800 и Х-900 для ротационной вытяжки применяется на производственных и металлообрабатывающих предприятиях, где технология ротационного формования входит в технологический процесс изготовления изделий. Обработка выполняется при вращении заготовки и воздействии на нее рабочего инструмента.
Ротационно-вытяжной станок с ЧПУ Х-600 используется для механизации и программного управления процессом обработки. Оборудование может быть интегрировано в производственный участок, специализирующийся на ротационной вытяжке и формообразовании металлических заготовок.
|

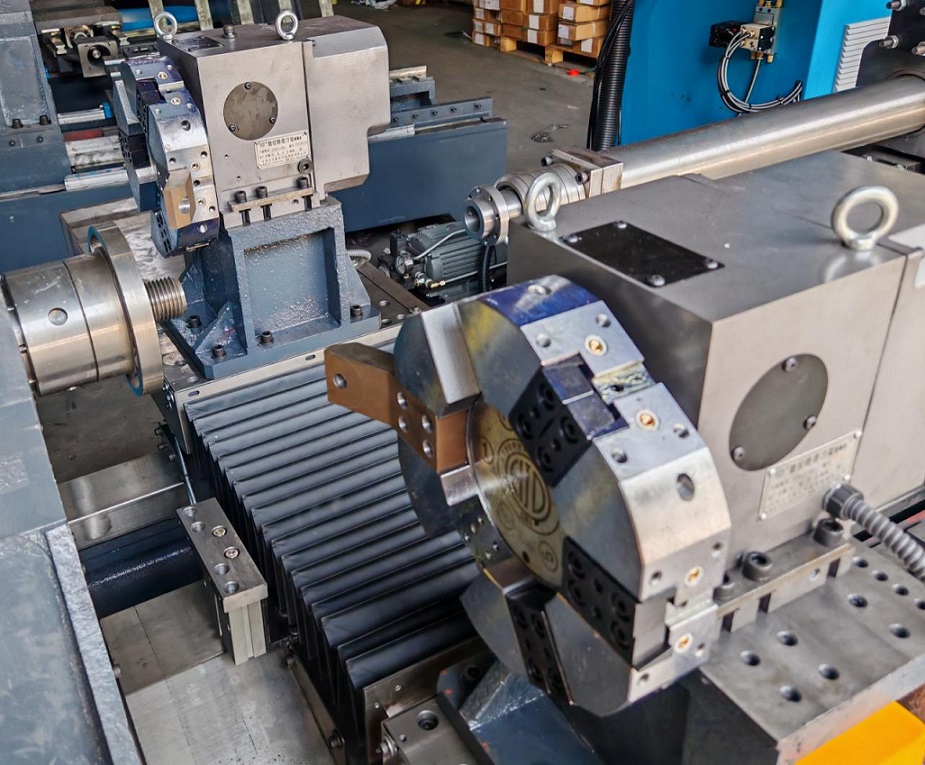

Тип инструментальной головки
|
6-позиционные, синхронно работающие |
|

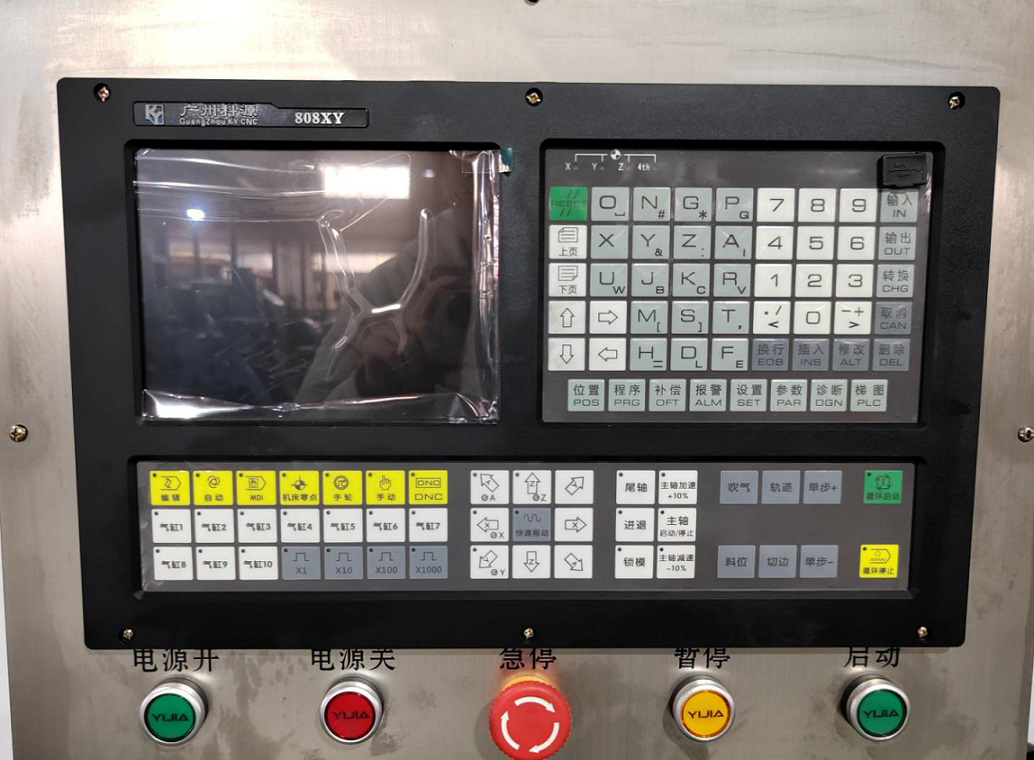

Модель системы ЧПУ
|
KY-808xy |
|
Точность позиционирования (мм)
|
0,03 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Количество инструментальных головок (шт.)
|
2 |
|
Типоразмер и класс точности шариковинтовой пары
|
C3 |
|
Скорость вращения шпинделя (об/мин)
|
50-2100 |
|
Ход пиноли задней бабки (мм)
|
247,5 |
|
Ход по оси X (мм)
|
310+310 |
|
Ход задней бабки (мм)
|
150 |
|
Мощность двигателя шпинделя (кВт)
|
15 |
|
Максимальный диаметр устанавливаемой заготовки (мм)
|
620 |
|
Ход по оси Y (мм)
|
700 |
|
Мощность главного двигателя (кВт)
|
7,55 |
|
Высота центра (мм)
|
310±5 |
|
Толщина заготовки из алюминия (мм)
|
0,4-4,5 |
|
Толщина заготовки из нержавеющей стали (мм)
|
0,5-2,5 |
|
Толщина заготовки (железо, медь) (мм)
|
0,5-3 |
|
Усилие прижима задней бабки (кН)
|
15 |
|
Расстояние от шпинделя до задней бабки (мм)
|
970 |
|
Диаметр ШВП (мм)
|
40 |
|
Габаритные размеры (мм)
|
2700 x 2500 x 1800 |
|
Масса станка (кг)
|
4500 |
