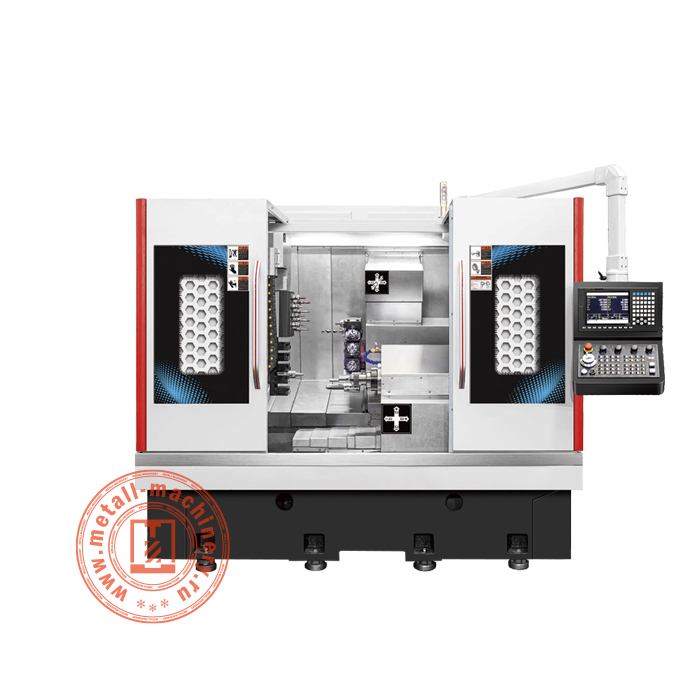

Горизонтальный токарно-фрезерный обрабатывающий центр LM6SY-1 – это многофункциональное оборудование для комплексной обработки деталей за один установ. Станок сочетает токарные и фрезерные операции, что позволяет выполнять обработку сложных заготовок с высокой точностью и минимальным количеством переналадок. Использование ЧПУ обеспечивает автоматизацию процессов и стабильную повторяемость результатов.
Обрабатывающий центр LM6SY-1 применяется в машиностроении, приборостроении и металлообработке при изготовлении деталей сложной геометрии. Оборудование используют для производства валов, корпусов, фланцев и других элементов, где требуется совмещение нескольких видов обработки в одном технологическом цикле. Горизонтальная компоновка упрощает удаление стружки и повышает удобство эксплуатации.
Горизонтальный токарно-фрезерный обрабатывающий центр LM6SY-1 позволяет сократить время производства, снизить трудозатраты и повысить точность обработки.
|
Максимальный диаметр обработки над станиной (мм)
|
450 |
|
Скорость вращения шпинделя (об/мин)
|
0-6000 |
|
Тип и диаметр патрона (мм)
|
Гидравлический 5-6 дюймов |
|
Тип инструментальной головки
|
12-позиционная приводная, BMT55 |
|
Размер хвостовика инструмента (мм)
|
25 х 25 |
|
Модель системы ЧПУ
|
FANUC |
|
Ход по осям X/Y/Z (мм)
|
570-590/140-900/450-300 |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
25 000 / 25 000 / 25 000 |
|
Точность позиционирования по осям X/Y/Z (мм)
|
0,003 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,002 |
|
Мощность двигателя шпинделя (кВт)
|
7,5 |
|
Емкость масляного бака гидравлической станции (л)
|
60 |
|
Мощность гидравлической станции (кВт)
|
2,2 x 2 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальная длина обработки (мм)
|
400 |
|
Мощность насоса СОЖ (кВт)
|
1.5 |
|
Частота вращения инструмента (об/мин)
|
4000 |
|
Тип и мощность двигателя контршпинделя (кВт)
|
5.5 |
|
Диаметр прохода прутка (мм)
|
46 |
|
Повторяемость позиционирования индексации главного шпинделя и контршпинделя
|
±0,005° |
|
Точность позиционирования индексации главного шпинделя и контршпинделя
|
±0,002° |
|
Мощность привода осей X1/X2/Y1/Y2/Z1/Z2 (кВт)
|
3.1 |
|
Мощность привода оси TD (фрезерная ось) (кВт)
|
3.9 |
|
Мощность привода оси D2 (приводной инструмент) (кВт)
|
3.1 |
|
Емкость бака охлаждающей жидкости (л)
|
1800 |
|
Габаритные размеры (мм)
|
2600 х 2200 х 2250 |
|
Масса станка (кг)
|
5500 |
