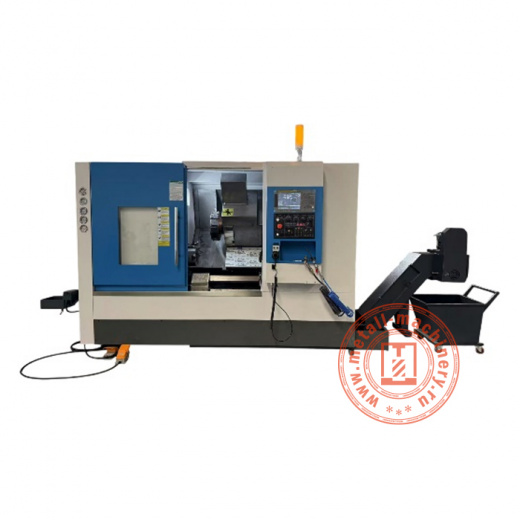

Горизонтальный токарно-фрезерный обрабатывающий центр с ЧПУ TCX3050

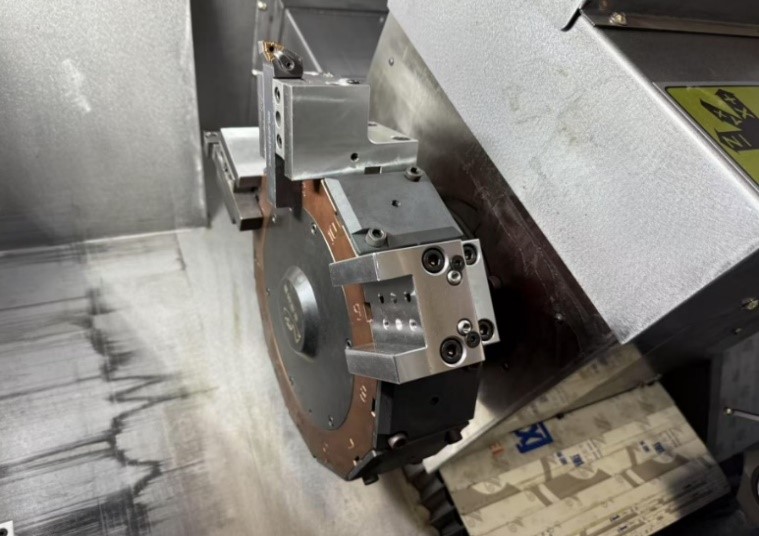

Горизонтальный токарно-фрезерный обрабатывающий центр с ЧПУ TCX3050 предназначен для комплексной обработки металлических заготовок за один установ. Станок сочетает токарные и фрезерные операции, что позволяет выполнять точение, сверление и фрезерование без переноса детали на другое оборудование. Модель оснащена ЧПУ FANUC 0I TF PLUS, 12-позиционной приводной инструментальной головкой BMT45 и наклонной литой чугунной станиной 30°.
В машиностроении и металлообработке горизонтальный токарно-фрезерный обрабатывающий центр с ЧПУ TCX3050 применяют для выпуска валов, втулок, фланцев, корпусных элементов и других деталей сложной формы. Максимальный диаметр обработки над станиной составляет 520 мм, над суппортом — 300 мм, а ход по осям X/Z — 260/550 мм. Такая компоновка подходит для серийного производства и выполнения повторяющихся технологических операций.
Горизонтальный токарно-фрезерный обрабатывающий центр с ЧПУ TCX3050 используют для сокращения количества переналадок и повышения стабильности обработки. Программное управление и приводной инструмент помогают обеспечить повторяемость размеров, рационально организовать производственный цикл и уменьшить число промежуточных установов. Оборудование подходит для предприятий, где важны точность металлообработки, производительность и стабильная геометрия готовых деталей.
|
Тип станины
|
Наклонная (30°) литая из чугуна |
|
Максимальный диаметр обработки над станиной (мм)
|
520 |
|
Максимальный диаметр обработки над суппортом (мм)
|
300 |
|
Ход по осям X/Z (мм)
|
260/550 |
|
Скорость быстрого перемещения по осям X/Z (мм/мин)
|
12 000 / 12 000 |
|
Тип и диаметр патрона (мм)
|
3-кулачковый, гидравлический, самоцентрирующийся. 203 |
|
Размер хвостовика инструмента (мм)
|
25 х 25 |
|

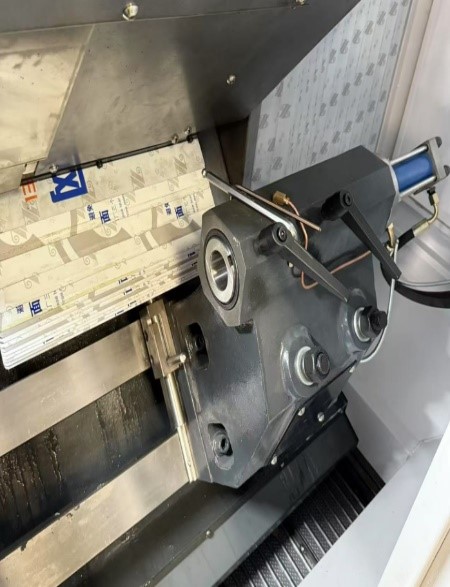

Тип задней бабки
|
Гидравлическая |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT5 |
|
Ход пиноли задней бабки (мм)
|
500 |
|
Точность позиционирования по осям X/Z (мм)
|
0,005/0,005 |
|
Точность повторного позиционирования по осям X/Z (мм)
|
0,003/0,003 |
|
Модель системы ЧПУ
|
FANUC 0I TF PLUS (3) |
|
Серводвигатель оси X (кВт)
|
1,8 |
|
Серводвигатель оси Z (кВт)
|
1,8 |
|
Мощность двигателя шпинделя (кВт)
|
15 |
|
Конус шпинделя рабочего стола
|
A2-6 |
|
Максимальная скорость вращения (об/мин)
|
4500 |
|
Максимальный диаметр обработки (мм)
|
52 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальная длина обработки (мм)
|
500 |
|
Частота вращения инструмента (об/мин)
|
3000 |
|
Расстояние от центра шпинделя до пола (мм)
|
1060 |
|
Габаритные размеры (мм)
|
4400 х 1800 х 1750 |
|
Масса станка (кг)
|
4200 |
