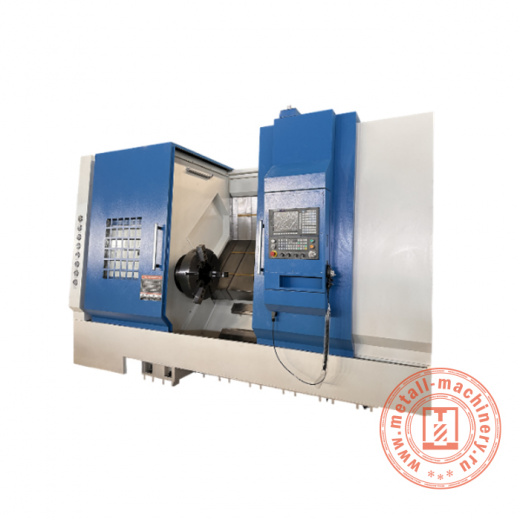

Горизонтальный токарнофрезерный обрабатывающий центр с ЧПУ TCX4570
Горизонтальный токарно-фрезерный обрабатывающий центр с ЧПУ TCX4570 предназначен для комплексной обработки металлических заготовок на одном оборудовании. Модель оснащена ЧПУ FANUC 0I TF PLUS, наклонной литой чугунной станиной 45° и 12-позиционной приводной инструментальной головкой BMT65. Такая компоновка позволяет выполнять токарные и фрезерные операции за один установ и уменьшать число промежуточных переналадок.
В машиностроении и металлообработке горизонтальный токарно-фрезерный обрабатывающий центр с ЧПУ TCX4570 применяют для изготовления валов, втулок, фланцев, корпусных деталей и других изделий сложной формы. Расстояние между центрами составляет 1650 мм, максимальный диаметр обработки над суппортом — 460 мм, ход по осям X/Z — 400/1500 мм. Оборудование подходит для серийного производства, где важны точность позиционирования и повторяемость технологического цикла.
Горизонтальный токарно-фрезерный обрабатывающий центр с ЧПУ TCX4570 используют для сокращения времени обработки и объединения нескольких операций в едином цикле. Приводной инструмент расширяет возможности металлообработки, а программное управление помогает поддерживать заданную последовательность действий и стабильную геометрию деталей. Станок востребован на участках, где необходимо рационально организовать обработку заготовок и сократить количество повторных установов.
|
Расстояние между центрами (мм)
|
1650 |
|
Тип станины
|
Наклонная (45°) литая из чугуна |
|
Максимальный диаметр обработки над суппортом (мм)
|
460 |
|
Ход по осям X/Z (мм)
|
400 / 1500 |
|
Скорость быстрого перемещения по осям X/Z (мм/мин)
|
12 000 / 12 000 |
|
Конус и диаметр отверстия шпинделя (мм)
|
A2-8 |
|
Скорость вращения шпинделя (об/мин)
|
3000 |
|
Тип и диаметр патрона (мм)
|
3-кулачковый, гидравлический, 305 |
|
Тип инструментальной головки
|
12-позиционная приводная, BMT65 |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT6, 130 |
|
Ход пиноли задней бабки (мм)
|
200 (гидравлический) |
|
Точность позиционирования по осям X/Z (мм)
|
0,01 / 0,02 |
|
Точность повторного позиционирования по осям X/Z (мм)
|
0,006/0,01 |
|
Модель системы ЧПУ
|
FANUC 0I TF PLUS (3) |
|
Мощность двигателя шпинделя (кВт)
|
Серводвигатель, 22/27 |
|
Диаметр обрабатываемых прутков (мм)
|
72 |
|
Минимальная длина обработки (мм)
|
1500 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Ход по оси Y (мм)
|
±75 |
|
Ход задней бабки (мм)
|
1300 |
|
Габаритные размеры (мм)
|
5800 х 2200 х 2450 |
|
Масса станка (кг)
|
8500 |
