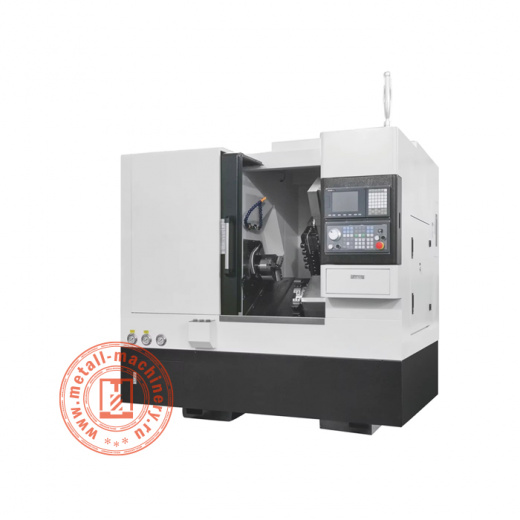

Токарно-фрезерный центр BL-H6Y поставляется с высокопроизводительным шпинделем, многопозиционной инструментальной системой, стабильной осью Y, термосимметричной конструкцией, компактными размерами и рядом интеллектуальных решений по автоматизации. Он предназначен для применения в автомобильном и общем машиностроении, в энергетической и авиационной промышленности, но в том числе подходит и для обычных ремонтных мастерских.

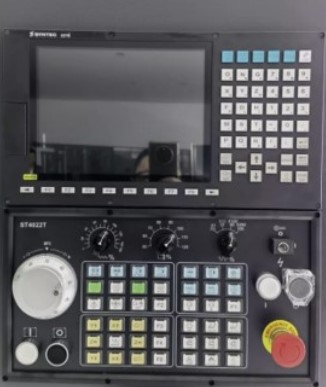

Токарно-фрезерный ЧПУ станок BL-H6Y в базовой комплектации оснащается системой управления SYNTEC 21TB», которая делает программирование станка простым и эффективным. Контроллер ЧПУ FANUC 0i TF – опция. Сложные и трудоемкие операции по фрезерованию, сверлению и даже нарезанию зубьев можно выполнять за один установ.

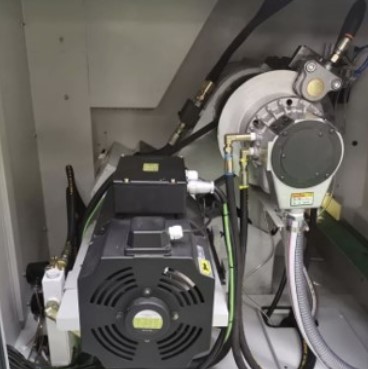

В конструкции станка используется модульный принцип сборки. Структура машины обеспечивает удобную автоматическую загрузку и разгрузку, при этом промышленникам предлагается выбор вариантов автоматизации, включая станцию измерения, удаления фаски и очистки. Двигатель шпинделя с водяным охлаждением обеспечивают более высокую мощность привода.
|
Тип станины
|
Наклонная 30° цельнолитая чугунная |
|
Максимальный диаметр обработки над станиной (мм)
|
350 |
|
Максимальный диаметр обработки над суппортом (мм)
|
200 |
|
Тип привода осей X/Z
|
ШВП с серводвигателем SYNTEC |
|
Конус и диаметр отверстия шпинделя (мм)
|
А2-5, 56 |
|
Скорость вращения шпинделя (об/мин)
|
5000 |
|
Тип и диаметр патрона (мм)
|
6 |
|
Точность позиционирования по осям X/Z (мм)
|
0,1 |
|
Модель системы ЧПУ
|
SYNTEC 21TB |
|
Ход по осям X/Y/Z (мм)
|
460/300/220 |
|
Мощность двигателя шпинделя (кВт)
|
5,5 (7,5) |
|
Максимальный диаметр инструмента (мм)
|
25 |
|
Диаметр обрабатываемых прутков (мм)
|
44 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Держатель инструмента
|
8-позиционный гидравлический |
|
Система смазки
|
Автоматическая централизованная |
|
Максимальная длина обработки (мм)
|
300 |
|

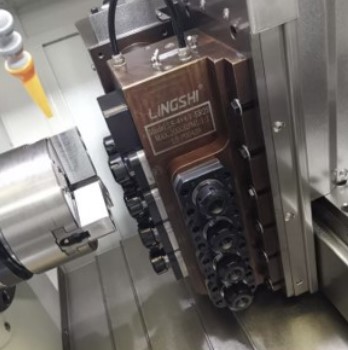

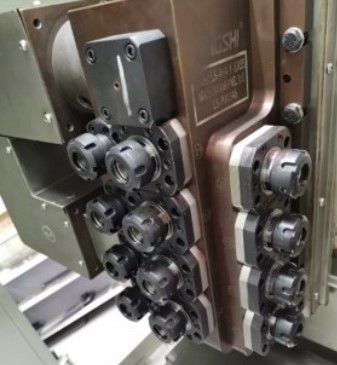

Приводные инструменты
|
4+4 независимые головки ER25 |
|
Диаметр винта / шаг (мм)
|
32/10 |
|
Сечение хвостовика инструмента (мм)
|
20 х 20 |
|
Точность повторения по осям X/Z (мм)
|
0,008 |
|
Система охлаждения электрошкафа
|
Воздушное кондиционирование |
|
Скорость перемещения по осям X/Y/Z (м/мин)
|
28/28/16 |
|
Габаритные размеры (мм)
|
2200 х 1600 х 1700 |
|
Масса станка (кг)
|
3000 |
