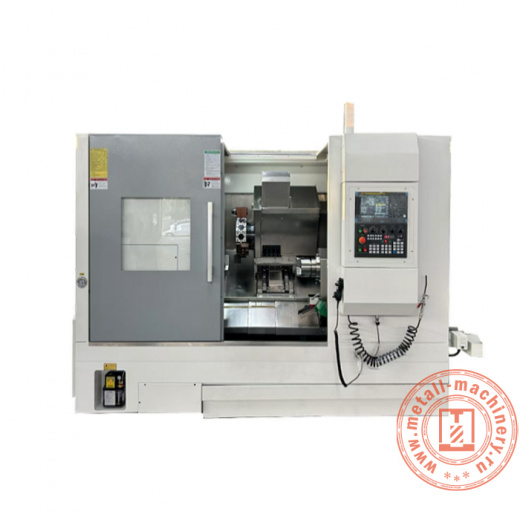

Двухшпиндельный токарный станок с ЧПУ TCK-52S
Двухшпиндельный токарный станок с ЧПУ TCK-52S предназначен для автоматизированной обработки металлических заготовок. Компоновка с основным и вспомогательным шпинделями позволяет последовательно выполнять несколько этапов токарной обработки в одном технологическом цикле. Модель оснащена 12-позиционной револьверной головкой, имеет ход по осям X/Z 260/750 мм и скорость вращения шпинделя до 5500 об/мин.
Двухшпиндельный токарный станок с ЧПУ TCK-52S применяется в машиностроении, металлообработке и на ремонтных производствах при серийном изготовлении деталей. Оборудование используют для точения, растачивания, подрезки торцов и обработки цилиндрических поверхностей. Максимальное расстояние между патронами составляет 690 мм; в дополнительное оснащение входят конвейер удаления стружки и кондиционер электрошкафа.
Двухшпиндельный токарный станок с ЧПУ TCK-52S помогает сократить число переустановок заготовки и рационально организовать производственный цикл. Числовое программное управление обеспечивает управляемое перемещение рабочих узлов, а двухшпиндельная схема удобна для последовательной обработки детали. Станок подходит для производств, где важны стабильная повторяемость операций, точность позиционирования и производительность металлообработки.
|
Расстояние между центрами (мм)
|
800 |
|
Максимальный диаметр обработки над суппортом (мм)
|
400 |
|
Ход по осям X/Z (мм)
|
260/750 |
|
Конус и диаметр отверстия шпинделя (мм)
|
66, 52 |
|
Мощность двигателя шпинделя (кВт)
|
11-16,5, 12,5 |
|
Время смены инструмента (с)
|
0,5 |
|
Максимальная скорость вращения (об/мин)
|
До 5500 |
|
Максимальный диаметр обработки (мм)
|
52, 45 |
|
Скорость быстрого перемещения по осям X/Z (м/мин)
|
24/24 |
|
Тип шпинделя
|
A2-6, A2-5 |
|
Количество позиций инструмента (шт.)
|
12 |
|
Дополнительное оснащение
|
Конвейер для удаления стружки, кондиционер для электрошкафа |
|
Диаметр гидравлического патрона (дюймы)
|
8, 6 |
|
Максимальное расстояние между патронами (мм)
|
690 |
|
Размеры инструмента (мм)
|
25 x 25 / Ø40 |
|
Угол наклона станины (°)
|
30 |
|
Диаметр револьверной головки (мм)
|
380 |
|
Максимальный ход по оси Y (мм)
|
±50 |
|
Ход вспомогательного шпинделя (мм)
|
680 |
|
Мощность серводвигателей приводов подач по осям X/Z (кВт)
|
3,1/3,1 |
|
Точность позиционирования по оси X (мм)
|
≤0,008 |
|
Точность позиционирования по оси Z (мм)
|
≤0,010 |
|
Точность позиционирования по оси C
|
≤25″ |
|
Повторяемость по оси X (мм)
|
≤0,004 |
|
Повторяемость по оси Z (мм)
|
≤0,006 |
|
Повторяемость по оси C (мм)
|
≤10″ |
|
Габаритные размеры (мм)
|
3250 х 1900 х 2200 |
|
Масса станка (кг)
|
4000 |
