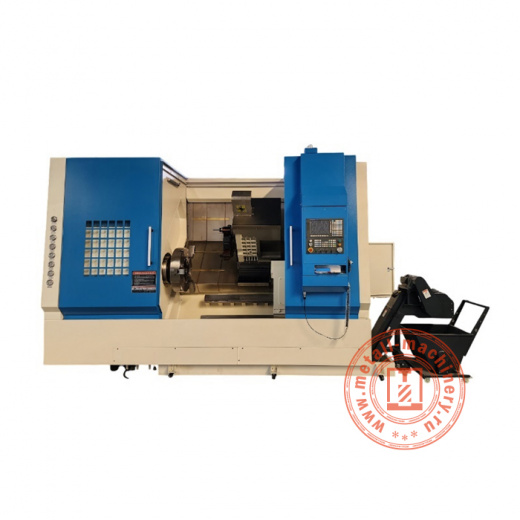

Горизонтальный токарный станок с ЧПУ TC45100х1000
Горизонтальный токарный станок с ЧПУ TC45100х1000 — промышленное оборудование для токарной обработки крупногабаритных металлических заготовок. Станок применяют для точения наружных и внутренних поверхностей, подрезки торцов, растачивания и подготовки деталей к дальнейшей сборке или механической обработке. По данным карточки, максимальный диаметр обработки над станиной составляет 1000 мм, над суппортом — 800 мм, ход по осям X/Z — 430/1100 мм.
Модель используют на машиностроительных, ремонтных и металлообрабатывающих участках, где требуется стабильная геометрия детали и управляемый цикл обработки. Оборудование оснащено системой ЧПУ Siemens Sinumerik 828D, сервоприводной 12-позиционной инструментальной головкой и гидравлической задней бабкой с гидравлической пинолью. Тип привода шпинделя — серводвигатель с подключением через синхронный ремень.
Токарный станок с ЧПУ TC45100х1000 подходит для обработки валов, фланцев, втулок, корпусов и других ответственных деталей. При размещении учитывают питание 380/50 В/Гц, габариты 5100 х 2500 х 2750 мм и вес 9000 кг.
|
Тип станины
|
Наклонная (45°), литая из чугуна |
|
Максимальный диаметр обработки над суппортом (мм)
|
800 |
|
Тип привода осей X/Z
|
Серводвигатель с подключением к ШВПчерез эластичную муфту |
|
Диаметр и шаг резьбы винта шариковинтовой пары по оси X/Z (мм)
|
40 / 12 |
|
Скорость вращения шпинделя (об/мин)
|
1500 |
|

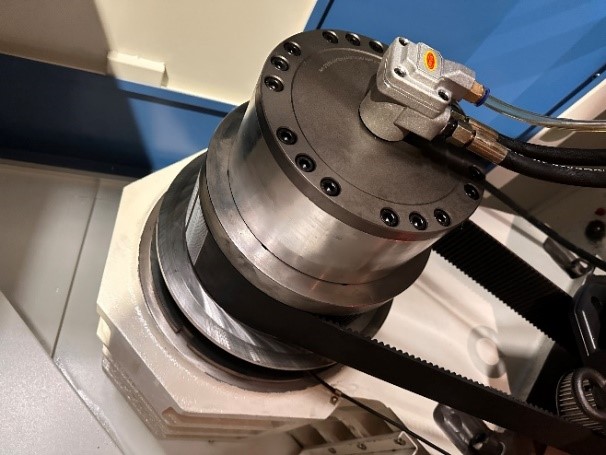

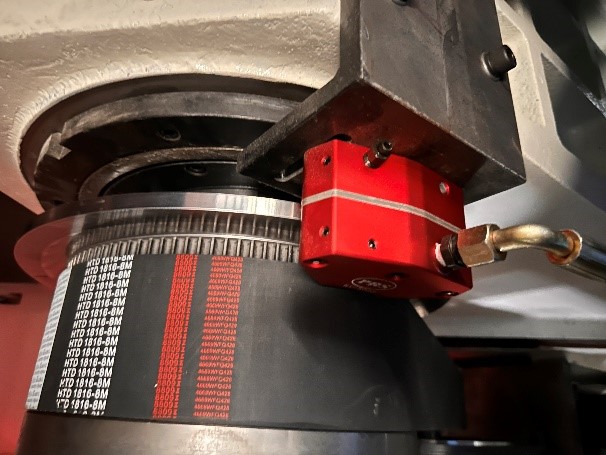

Тип привода шпинделя
|
Серводвигатель с подключением к шпинделю через синхронный ремень |
|

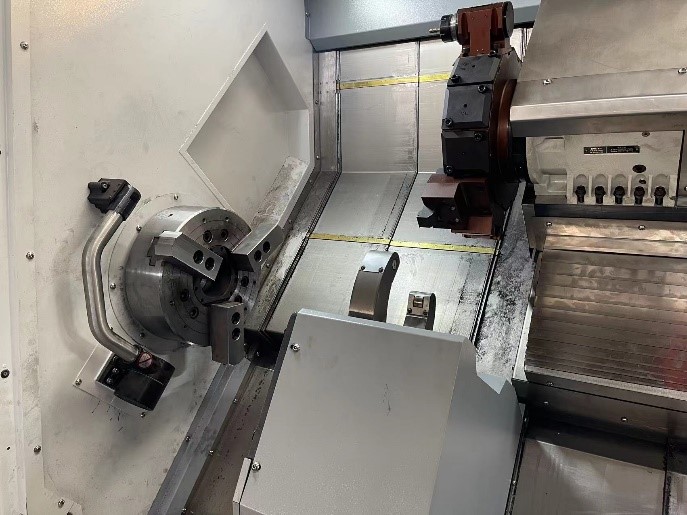

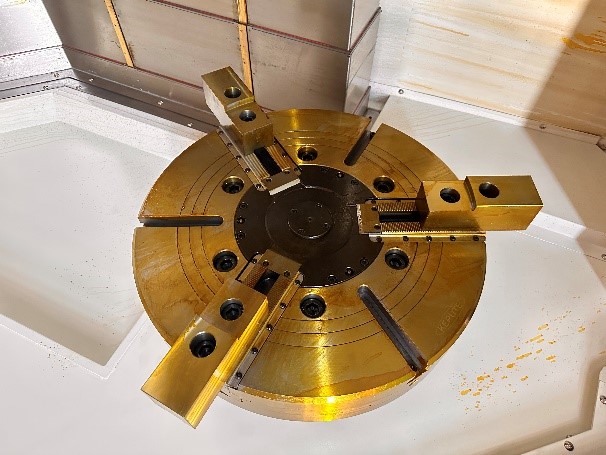

Тип и диаметр патрона (мм)
|
Гидравлический 3-кулачковый патрон, 12" |
|

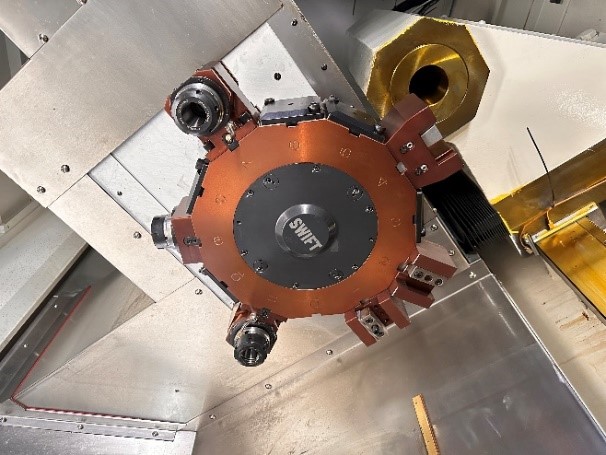

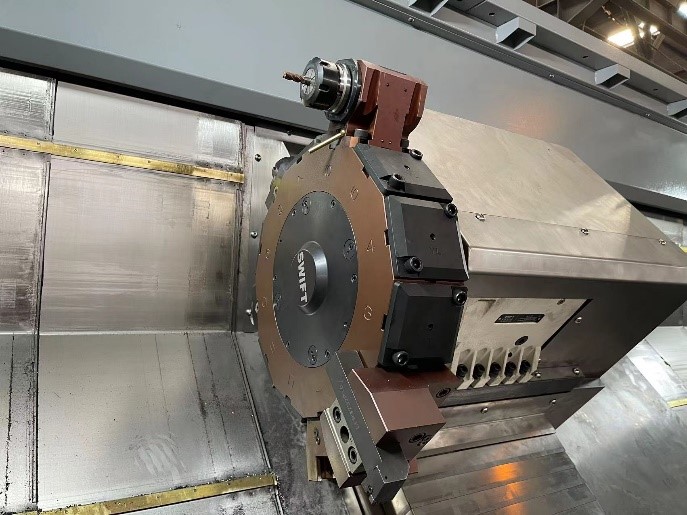

Тип инструментальной головки
|
Сервоприводная 12-позиционная инструментальная головка |
|
Размер хвостовика инструмента (мм)
|
32×32, Ø50 |
|
Тип задней бабки
|
Гидравлическая задняя бабка с гидравлической пинолью |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT6 / 160 |
|
Ход пиноли задней бабки (мм)
|
200 |
|
Точность позиционирования по осям X/Z (мм)
|
0.01 |
|
Точность повторного позиционирования по осям X/Z (мм)
|
0.008 |
|
Модель системы ЧПУ
|
Siemens Sinumerik 828D |
|
Вспомогательные системы станка
|

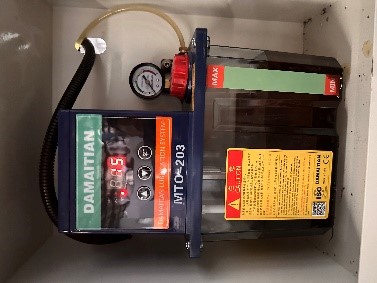

Удаление стружки из зоны обработки, подача СОЖ в зону обработки (низкого давления), освещение зоны обработки, централизованная система смазки, ручной генератор импульсов (MPG) |
|
Мощность двигателя шпинделя (кВт)
|
22 (27) |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Крутящий момент шпинделя (Нм)
|
200 |
|
Максимальная длина обработки (мм)
|
1000 |
|
Тип и размер направляющих по осям X/Z (мм)
|
Роликовые направляющие, 45 / 55 |
|
Диаметр обработки в шпинделе (мм)
|
92 |
|

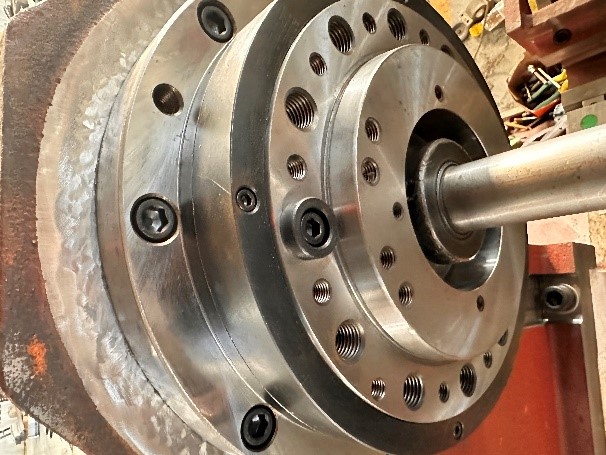

Конус, размер фланца и диаметр отверстия шпинделя (мм)
|
1:20, A2-11, 105 |
|
Скорость быстрой подачи по оси X/Z (мм/об)
|
20 000 / 20 000 |
|
Скорость рабочей подачи по осям X/Z (мм/мин)
|
10 000 / 10 000 |
|
Мощность двигателя подачи по осям X/Z (кВт)
|
3.5 |
|
Крутящий момент двигателя подачи по осям X/Z (Нм)
|
22 |
|
Габаритные размеры (мм)
|
5100 х 2500 х 2750 |
|
Масса станка (кг)
|
9000 |
