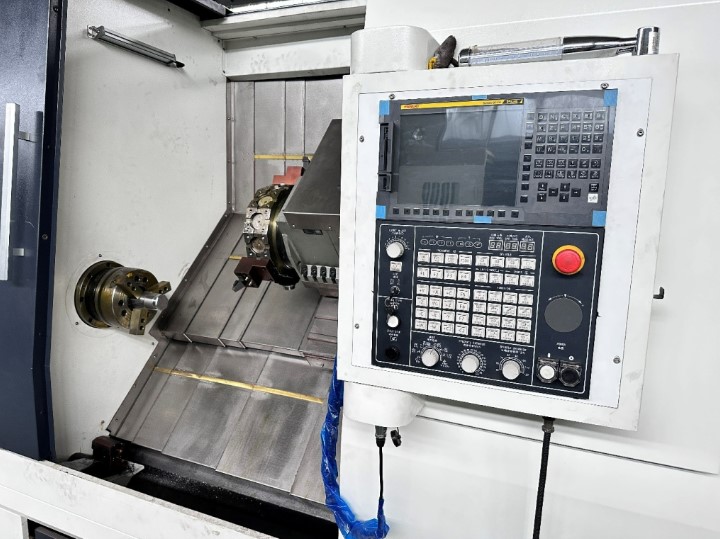

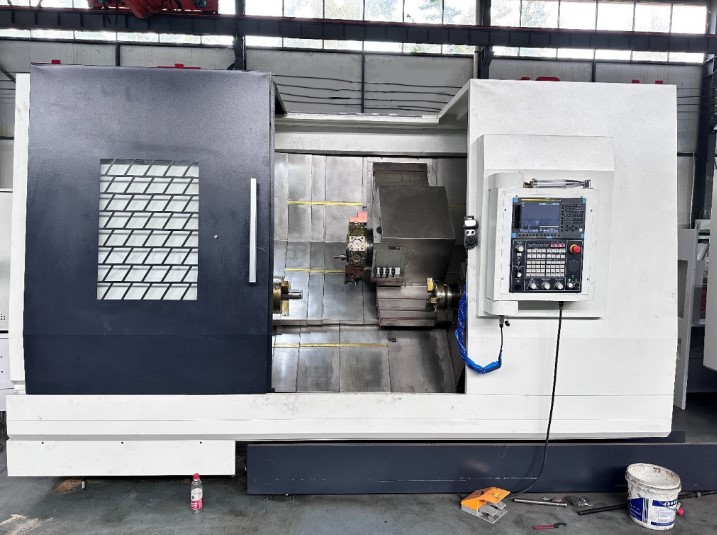

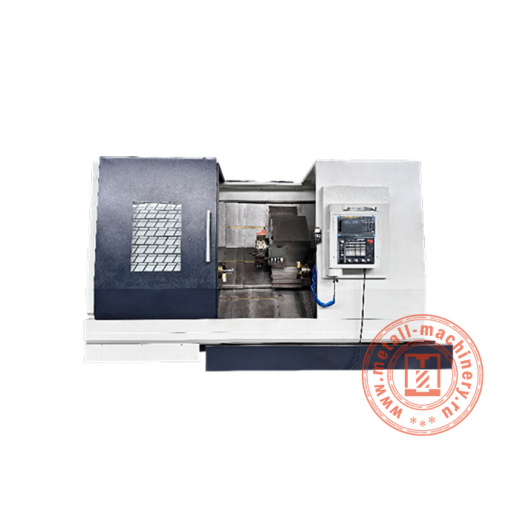

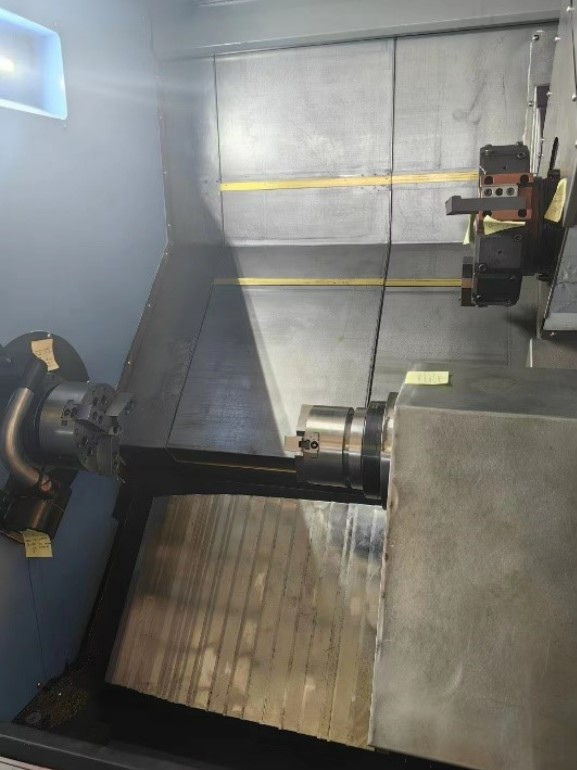

Горизонтальный токарный обрабатывающий центр TCX3675/2S
Горизонтальный токарный обрабатывающий центр TCX3675/2S представляет собой современный токарный станок с ЧПУ, предназначенный для высокоточной обработки металлических заготовок. Конструкция оборудования ориентирована на выполнение комплекса токарных операций с использованием системы числового программного управления, что способствует стабильности технологического процесса и повышению повторяемости результатов. TCX3675/2S применяется для изготовления деталей различной сложности и может использоваться как в серийном, так и в мелкосерийном производстве.
Горизонтальный токарный обрабатывающий центр TCX3675/2S востребован на предприятиях машиностроения, приборостроения, металлообработки и в ремонтных производствах. Станок подходит для обработки валов, втулок, фланцев и других деталей, требующих высокой точности изготовления. Наличие ЧПУ обеспечивает автоматизацию рабочих операций, сокращает влияние человеческого фактора и позволяет эффективно интегрировать оборудование в современные производственные линии.
TCX3675/2S выбирают предприятия, которым необходимо обеспечить качественную механическую обработку с высокой производительностью и стабильностью. Использование токарного центра позволяет оптимизировать производственные процессы, сократить время переналадки и повысить эффективность изготовления деталей. Благодаря широким технологическим возможностям и современным решениям в области управления горизонтальный токарный обрабатывающий центр TCX3675/2S является рациональным выбором для выполнения широкого спектра задач металлообработки на промышленном предприятии.
|
Максимальный диаметр обработки над станиной (мм)
|
360 |
|
Максимальный диаметр обработки над суппортом (мм)
|
220 |
|
Конус и диаметр отверстия шпинделя (мм)
|
52 |
|
Скорость вращения шпинделя (об/мин)
|
6000 |
|
Тип и диаметр патрона (мм)
|
Гидравлический 3-кулачковый, 6 |
|
Тип инструментальной головки
|
12-позиционная приводная, BMT55 |
|
Модель системы ЧПУ
|
GSK 988 TA |
|
Конус шпинделя рабочего стола
|
MT6 |
|
Вспомогательные системы
|
Централизованная система смазки, система подачи СОЖ, система удаления стружки, маховик ручного хода по осям XZ, освещение зоны обработки, мигнальная лампа для оператора |
|
Максимальный диаметр обработки (мм)
|
400 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальная частота вращения приводного инструмента (об/мин)
|
3000 |
|
Тип и размер направляющих по осям X/Y/Z (мм)
|
Роликовые направляющие 45 |
|
Тип и максимальный крутящий момент привода шпинделя (Нм)
|
Привод через эластичную муфту, 125 |
|
Ход по оси X/Z1/Z2 (мм)
|
250 / 600 / 600 |
|
Скорость быстрого хода по оси X/Z1/Z2 (мм/мин)
|
20 000 / 20 000 / 20 000 |
|
Тип и мощность двигателя по оси X/Z1/Z2 (кВт)
|
Серводвигатель GSK 3 / 3 / 3 |
|
Тип и крутящий момент привода по оси X/Z1/Z2 (Нм)
|
Привод через эластичную муфту, 22 |
|
Типоразмер и класс точности ШВП по оси X/Z
|
4010 (C3) / 4010 (C3) / 4010 (C3) |
|
Тип и мощность двигателя контршпинделя (кВт)
|
Мотор-шпиндель, 15 |
|
Тип и крутящий момент привода контршпинделя (Нм)
|
Привод через эластичную муфту, 125 |
|
Конус, диаметр и фланец контршпинделя
|
MT6, 52 мм, A2-5 |
|
Тип и размер патрона контршпинделя
|
Гидравлический 3-кулачковый, 6″ |
|
Точность позиционирования по оси X/Z1/Z2 (мм)
|
0.008 / 0.008 / 0.008 |
|
Точность повторного позиционирования по оси X/Z1/Z2 (мм)
|
0.005 / 0.005 / 0.005 |
|
Точность индексации по оси С1/С2
|
10″ / 10″ |
|
Габаритные размеры (мм)
|
4000 х 2200 х 2450 |
|
Масса станка (кг)
|
4000 |
