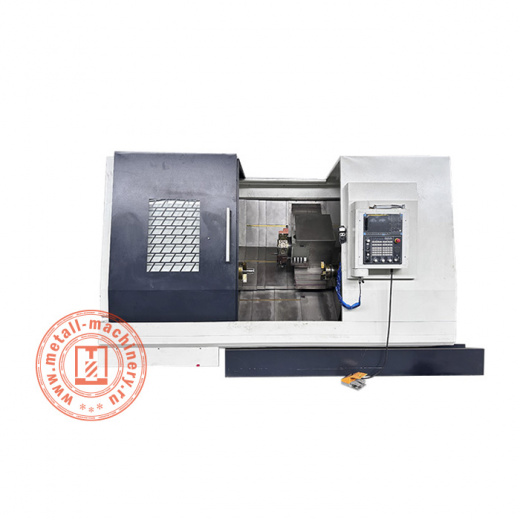

Горизонтальный токарный обрабатывающий центр TCK50-2S
Горизонтальный токарный ЧПУ станок TCK50-2S представляет собой прецизионный станок с расширенными функциями, что делает его подходящим для отраслей, требующих высокоточной обработки с малым временем цикла и быстрой перенастройкой. Разработанный для достижения исключительного уровня точности вплоть до микронного масштаба, TCK50-2S подходит для задач, где критически важны жесткие допуски и сложные детали.
Горизонтальный токарный станок с ЧПУ TCK50-2S использует технологии, которые обеспечивают высокие демпфирующие свойства, высокую динамическую жесткость и длительный срок службы инструмента. Станок имеет основание из чугуна, что способствует гашению вибрации. Такая база не подвержена напряжениям и коррозии и обеспечивает высокую термическую стабильность.
В соответствии с современными производственными тенденциями TCK50-2S может быть оснащен возможностью интеграции с погрузчиками или даже роботизированными системами, в зависимости от применения. Эти системы поставляются «под ключ» и могут также включать системы измерения результатов постобработки.
Гибкий горизонтальный токарный обрабатывающий центр TCK50-2S поддерживает различные опциональные варианты, предоставляя решения для обработки разных материалов и удовлетворяя разнообразные требования проекта. Такая универсальность повышает его пригодность для различных применений в различных отраслях. Он включает в себя зажимные устройства с приводом, прецизионную заднюю бабку, по запросу 8-, 12- или 16-позиционную установку автоматической смены инструмента, систему управления ЧПУ FANUC 0i TF1.
|
Максимальный диаметр обработки над станиной (мм)
|
520 |
|
Максимальный диаметр обработки над суппортом (мм)
|
280 |
|
Конус и диаметр отверстия шпинделя (мм)
|
A2-8 / 70, 88 |
|
Тип и диаметр патрона (мм)
|
10” 3-кулачковый гидравлический |
|
Модель системы ЧПУ
|
Fanuc 0i TF1 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Точность повторного позиционирования (мм)
|
0.005 |
|
Система смазки
|
Автоматическая Japanese Valley |
|
Скорость вращения контршпинделя (об/мин)
|
4500 |
|
Мощность серводвигателя контршпинделя (кВт)
|
7.5 |
|
Система удаления стружки
|
Цепной конвейер с баком |
|
Шаг шариковинтовой пары по оси X (мм)
|
Hiwin C3-class 32/10 |
|
Ход по оси X (мм)
|
260 |
|
Ход по оси Y (мм)
|
90 |
|
Ход по осям Z1/Z2 (мм)
|
1000, 1500 / 1000, 1500 |
|
Скорость ускоренного хода по оси X/Z1/Z2 (мм/мин)
|
20000 |
|
Направляющая по оси X/Z1/Z2 (мм)
|
Hiwin P-class 45 |
|
ШВП по оси Z1/Z2 (мм)
|
Hiwin C3-class40/10 |
|
Отверстие контршпинделя (мм)
|
A2-6, 66 |
|
Диаметр сквозного отверстия контршпинделя (мм)
|
50 |
|
Патрон контршпинделя
|
8” 3-кулачковый гидравлический |
|
Габаритные размеры (мм)
|
4500 / 5000 х 2200 х 2450 |
|
Масса станка (кг)
|
4400 / 4800 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
