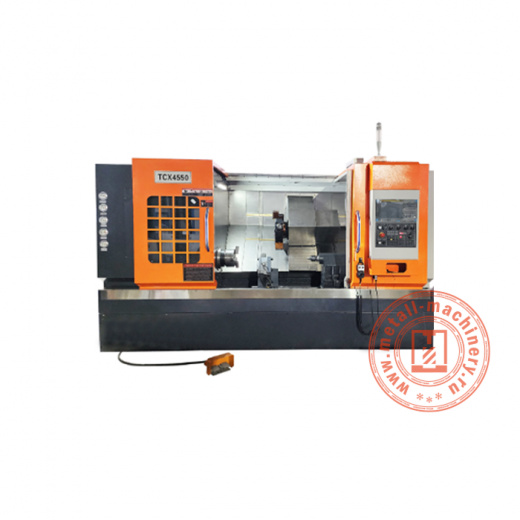

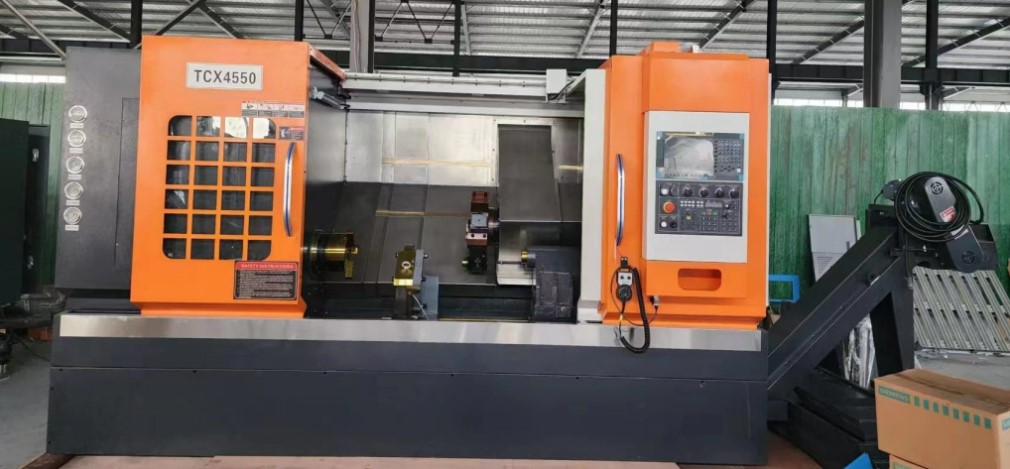

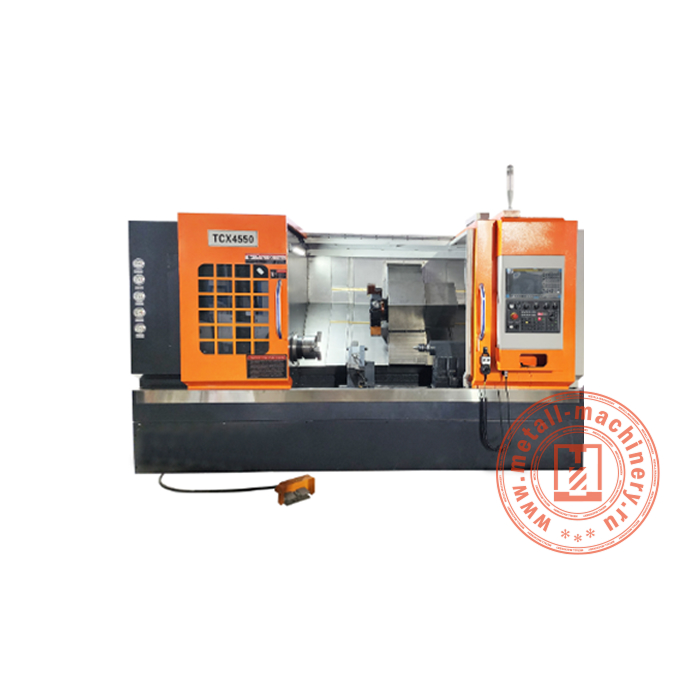

Горизонтальный токарный обрабатывающий центр TCX4550х1000
Горизонтальный токарный обрабатывающий центр TCX4550х1000 - современный токарный станок с ЧПУ, предназначенный для высокоточной обработки деталей вращения. Оборудование применяется для выполнения широкого спектра токарных операций по металлу с использованием программного управления, что обеспечивает стабильное качество обработки и высокую повторяемость результатов. TCX4550х1000 подходит для изготовления сложных деталей в условиях серийного и мелкосерийного производства, а также для интеграции в современные производственные участки металлообработки.
Горизонтальный токарный обрабатывающий центр TCX4550х1000 востребован на предприятиях машиностроения, приборостроения, энергетической, нефтегазовой и других отраслей промышленности. Станок TCX4550х1000, также как модели TCX4550х500 и TCX4550х1500 используются для обработки валов, втулок, фланцев, корпусных и других металлических заготовок, требующих высокой точности. Система ЧПУ способствует автоматизации технологического процесса, снижает вероятность ошибок оператора и повышает эффективность производства.
TCX4550х1000 позволяет предприятиям оптимизировать производственные процессы, сократить время переналадки оборудования и обеспечить стабильное качество готовых изделий. Горизонтальная компоновка токарного центра обеспечивает удобство обработки деталей различной конфигурации, а применение современных систем управления расширяет технологические возможности оборудования. Горизонтальный токарный обрабатывающий центр TCX4550х1000 станет эффективным решением для выполнения широкого комплекса задач механической обработки металла, где важны производительность, точность и надежность технологического процесса.
|
Тип станины
|
Наклонная 45°, литая из чугуна |
|
Максимальный диаметр обработки над станиной (мм)
|
460 |
|
Максимальный диаметр обработки над суппортом (мм)
|
320 |
|
Конус и диаметр отверстия шпинделя (мм)
|
1:20 / 66 |
|
Скорость вращения шпинделя (об/мин)
|
3000 |
|

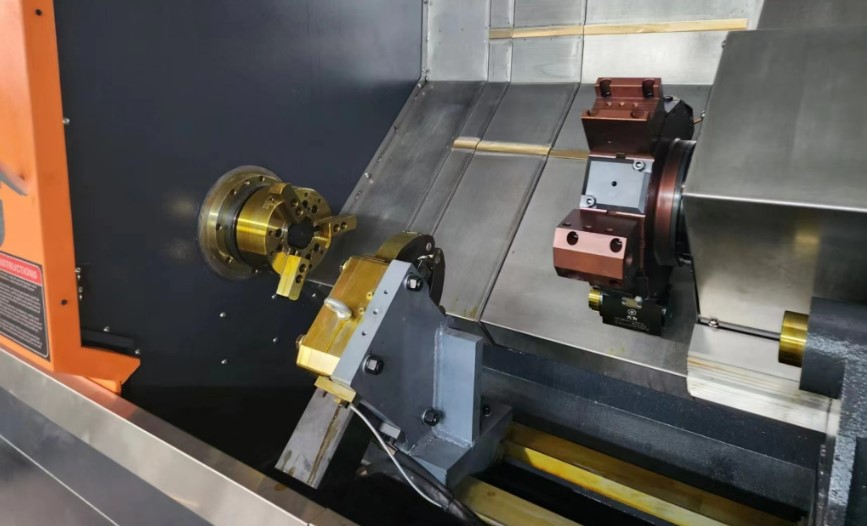

Тип и диаметр патрона (мм)
|
Гидравлический 3-кулачковый, 8″ |
|

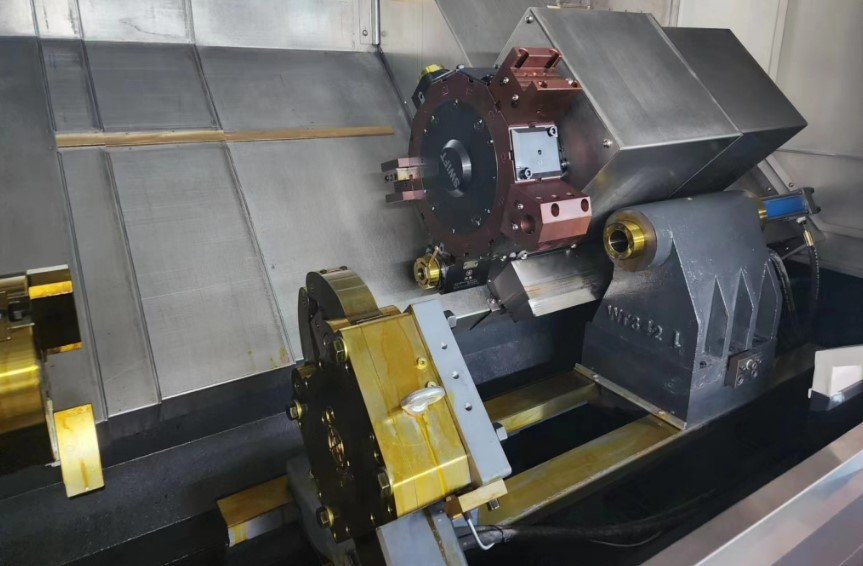

Тип инструментальной головки
|
12-позиционная приводная, BMT55 |
|
Конус и диаметр пиноли задней бабки (мм)
|
MT5 / 80 |
|
Ход пиноли задней бабки (мм)
|
100 (гидравлический) |
|
Модель системы ЧПУ
|
GSK 988 TA |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
18 000 / 18 000 / 18 000 |
|
Мощность двигателя шпинделя (кВт)
|
11, серводвигатель |
|
Вспомогательные системы
|
Централизованная система смазки, система подачи СОЖ, система удаления стружки, маховик ручного хода по осям XZ, освещение зоны обработки, сигнальная лампа для оператора |
|
Максимальный диаметр обработки (мм)
|
52 |
|
Максимальный диаметр устанавливаемой заготовки (мм)
|
530 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальная частота вращения приводного инструмента (об/мин)
|
3000 |
|
Шаг шариковинтовой пары по оси Z (мм)
|
4010 (C3) |
|
Тип и максимальный крутящий момент привода по осям X/Y/Z (Нм)
|
Привод через эластичную муфту, 15 |
|
Тип и максимальный крутящий момент привода шпинделя (Нм)
|
Привод через синхронный ремень, 105 |
|
Тип фланца шпинделя
|
A2-6 |
|
Шаг шариковинтовой пары по оси X (мм)
|
3210 (C3) |
|
Ход по оси X (мм)
|
260 |
|
Ход по оси Y (мм)
|
±45 |
|
Серводвигатель по оси X (кВт)
|
3,5 |
|
Серводвигатель по оси Z (кВт)
|
3,5 |
|
Точность повторного позиционирования по оси Z (мм)
|
0,005 |
|
Точность позиционирования по оси X (мм)
|
0,008 |
|
Точность позиционирования по оси Z (мм)
|
0,008 |
|
Тип направляющих по осям X/Z
|
Роликовые направляющие 45 мм |
|
Точность повторного позиционирования по оси X (мм)
|
0,005 |
|
Точность индексации по оси С
|
4″ |
|
Ход по оси Z (мм)
|
1000 |
|
Максимальная длина обработки (мм)
|
1000 |
|
Габаритные размеры (мм)
|
4900 х 1800 х 2100 |
|
Масса станка (кг)
|
4900 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
