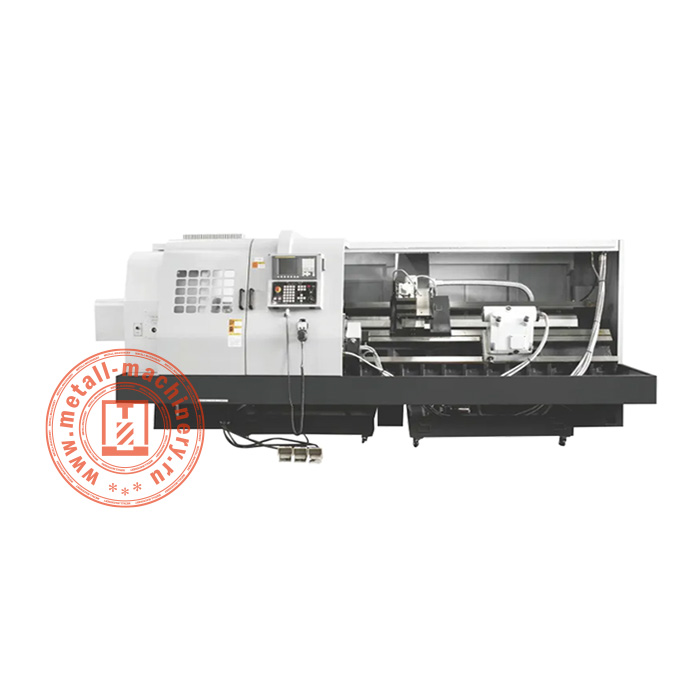

Токарный станок с ЧПУ BL-CBK50
Для тяжелых видов точения и обработки заготовок диаметром 350-500 мм и 445-630 мм рекомендуем использовать токарные станки с ЧПУ BL-CBK50 и BL-CBK63. Особенность агрегатов этой серии заключается в наличии в конфигурациях длинных осей с направляющими. Максимальный вес заготовки, подлежащей обработке, составляет для BL-CBK50 700 кг и BL-CBK63 1200 кг. Агрегаты используются в тяжелом машиностроении, энергетике, сфере изготовления компонентов для металлоконструкций любого назначения.
Конфигурации отличаются техническими характеристиками, среди которых не только мощность двигателя шпинделя и размеры патрона, но и разным перемещением вертикальной и горизонтальной револьверных головок по осям. В модификации BL-CBK63 может быть патрон с ручным или гидравлическим приводом.
Для долговечности функциональных характеристик шпинделя в токарных станках с ЧПУ BL-CBK50 и BL-CBK63 используются высокоточные подшипники. Для шпинделя используется электродвигатель мощностью 7,5 кВт или 11 кВт (в зависимости от конфигурации) с ременным приводом. Для изменения скорости шпинделя предусмотрена механическая коробка передач 3 класса. Система циркуляции охлаждающей жидкости функционирует благодаря отдельному мотору.

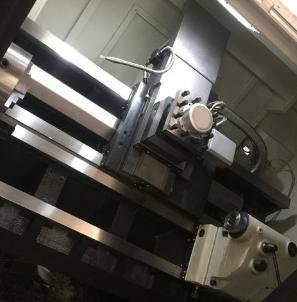

Устойчивость при работе шпинделя и гашение вибраций обеспечивает массивная чугунная станина. ЕЕ уклон на 45° обеспечивает лучший обзор детали, позволяет снимаемой резцами стружке собираться под собственным весом в соответствующих канавках и не засорять рабочую поверхность.
В токарных станках с ЧПУ BL-CBK50 и BL-CBK63 для управления функционалом используется программируемый контроллер FANUC 0I TF. Закладываемая программа позволяет изготавливать уникальные и серийные детали сложной конфигурации. Оптимизация процесса точения и скорость смены инструмента, исключающая длительные периоды холостого хода, обеспечивают экономичный расход электроэнергии и значительный эксплуатационный ресурс.
|
Скорость хода по оси Z (м/мин)
|
8 |
|
Шариковинтовая пара по оси X (мм)
|
32 |
|
Угол наклона станины (°)
|
45 |
|
Точность позиционирования по оси X (мм)
|
0,026 |
|
Округлость чистовой обработки (мм)
|
0,004 |
|
Конус и диаметр отверстия шпинделя (мм)
|
82 |
|
Максимальный диаметр обработки над суппортом (мм)
|
350 |
|
Максимальный диаметр обработки над станиной (мм)
|
500 |
|
Максимальный вес заготовки (кг)
|
700 |
|
Скорость хода по оси X (м/мин)
|
6 |
|
Ход по оси X (мм)
|
255 |
|
Ход по оси Z (мм)
|
1000 |
|
Максимальная длина обработки (мм)
|
1050/980 |
|
Размер хвостовика инструмента (мм)
|
25 х 25 |
|
Мощность двигателя шпинделя (кВт)
|
7,5 |
|
Точность позиционирования по оси Z (мм)
|
0,036 |
|
Точность повторного позиционирования по оси X (мм)
|
0,01 |
|
Точность повторного позиционирования по оси Z (мм)
|
0,013 |
|
Максимальный диаметр обработки (мм)
|
420 |
|
Шаг шариковинтовой пары по оси Х (мм)
|
5 |
|
Шаг шариковинтовой пары по оси Z (мм)
|
6 |
|
Шариковинтовая пара по оси Z (мм)
|
40 |
|
Габаритные размеры (мм)
|
3120 х 1900 х 1910 |
|
Масса станка (кг)
|
3800 |
