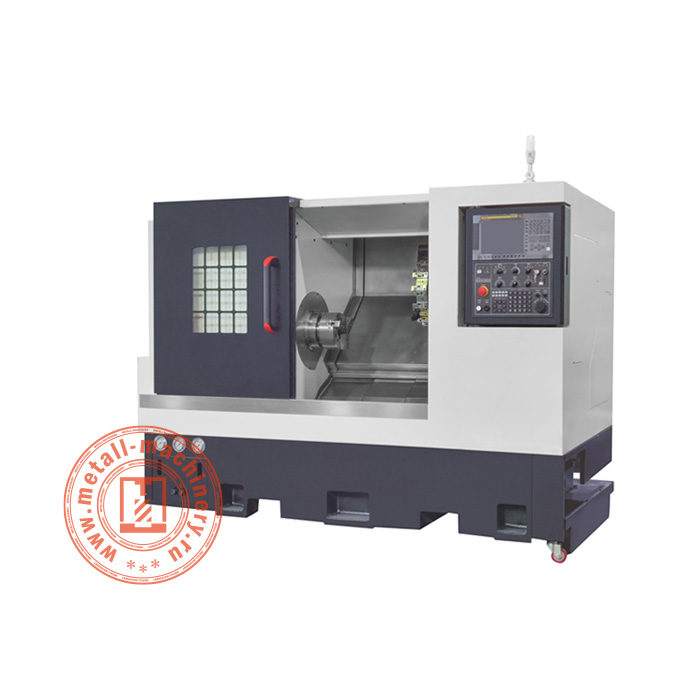

Токарный станок с ЧПУ BL-H50Q
Предлагаемый токарный станок с ЧПУ BL-H50Q – еще одна модель из стандартной серии H, оснащенная гидравлической задней бабкой. Агрегат предназначен для выполнения операций точения над заготовками из черного и цветного металла, а также металлических сплавов любой степени твердости.

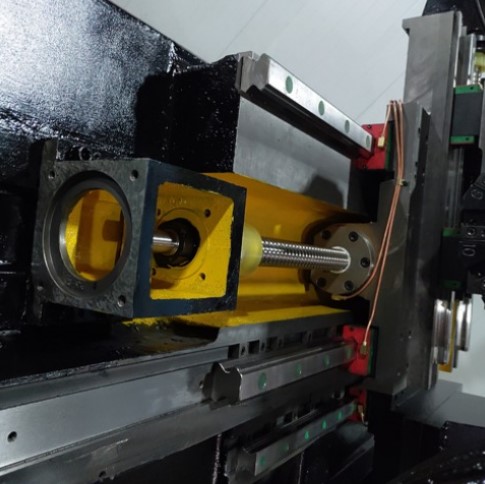

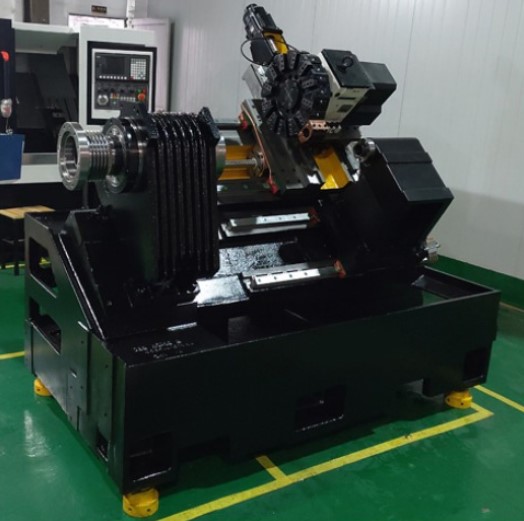

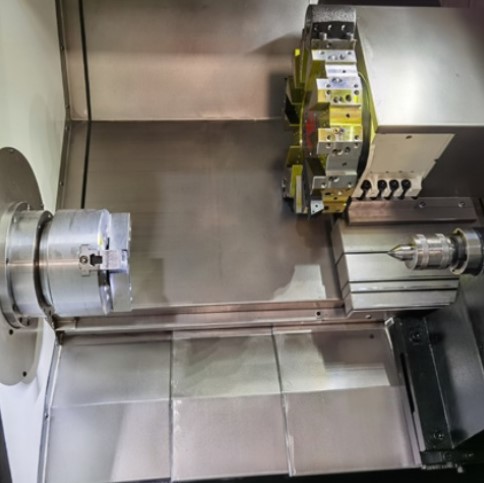

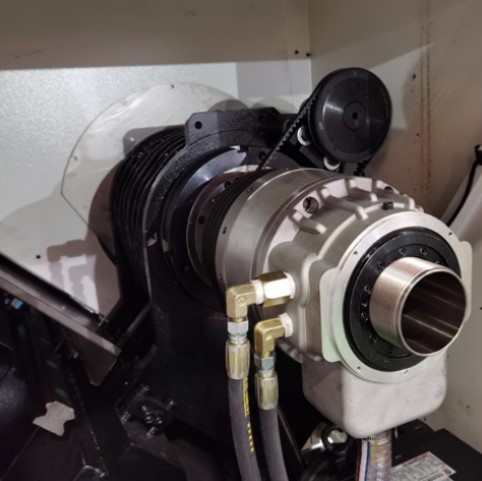

Для конструкции станка характерно наличие наклонной (под 45°) чугунной станины, центр тяжести которой выверен таким образом, чтобы при обработке максимально возможной по весу и габаритам детали установка была стабильна и не являлась источником вибраций. Предусмотрены роликовые линейные направляющие и массивный контакт с передней бабкой, в которой посредством патрона на 8 или 10 дюймов закреплен шпиндель. Высокоточные подшипники позволяют исключить быстрый износ шпинделя при интенсивном функционировании. Мощности электродвигателя (11 кВт) достаточно для обработки деталей при скорости вращения шпинделя 3500 оборотов в минуту. Для закрепления резцов в конфигурации токарного станка с ЧПУ BL-H50Q предусмотрено 10-позиционная револьверная головка с гидравлическим сервоприводом.
Управляющие функции при изготовлении деталей простой и сложной конфигурации при использовании токарного станка с ЧПУ BL-H50Q возложены на программируемый контроллер SIEMENS 808D. Благодаря высокой точности позиционирования погрешность повторного точения не превышает 0,003-0,005 мм по осям X, Y, Z соответственно.
|
Максимальный диаметр обработки над станиной (мм)
|
500 |
|
Максимальный диаметр обработки над суппортом (мм)
|
250 |
|
Тип и диаметр патрона (мм)
|
8" / 10" |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
± 0,003 |
|
Мощность двигателя шпинделя (кВт)
|
11 |
|
Максимальный диаметр инструмента (мм)
|
32 |
|
Максимальный диаметр обработки (мм)
|
400 |
|
Максимальная длина заготовки (мм)
|
500 |
|
Максимальный диаметр стержня (мм)
|
51 |
|
Габаритные размеры (мм)
|
2500 х 1500 х 1700 |
|
Масса станка (кг)
|
3800 |
