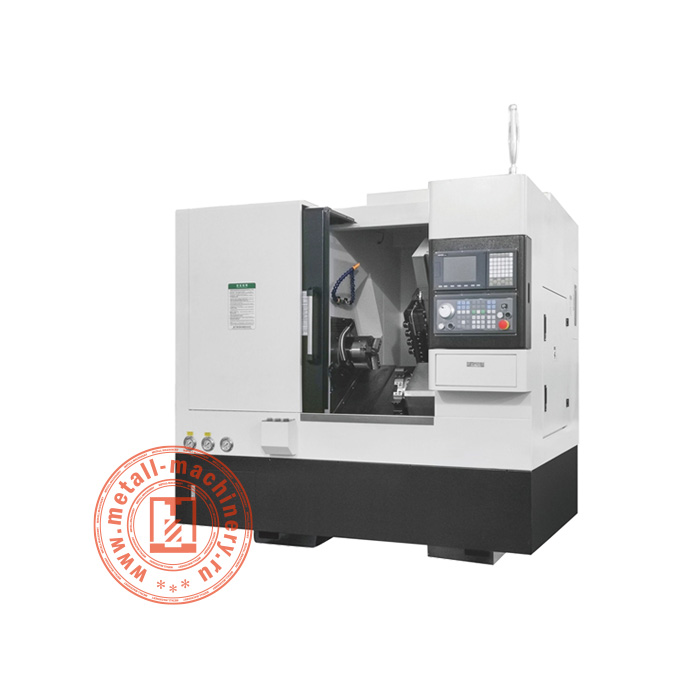

Токарный станок с ЧПУ BL-H6Y
Высокоточный токарный станок с ЧПУ BL-H6Y используется при необходимости обработки прутков из черных и цветных металлов в любой сфере. На промышленных предприятиях, где необходимо серийное изготовление деталей из заготовок диаметром 200-350 мм, такое оборудование востребовано и хорошо себя зарекомендовало. Указанные размеры соответствуют пространству над станиной и суппортом.
К особенностям конфигурации агрегата относится наличие чугунной литой станины с роликовым линейными направляющими. Они обеспечивают оптимальный режим скольжения заготовки при обработке. Это не создает проблем для резцов и способствует увеличению периода эксплуатационной пригодности инструмента. Конструкция станины токарного станка с ЧПУ BL-H6Y и широкий контакт со шпиндельной (передней) бабкой обеспечивает устойчивость и отсутствие вибраций при точении на максимальных оборотах в интенсивном режиме эксплуатации. Уклон станины под 30° позволяет стружке под собственным весом скатываться в желоб для последующего удаления в тележку.

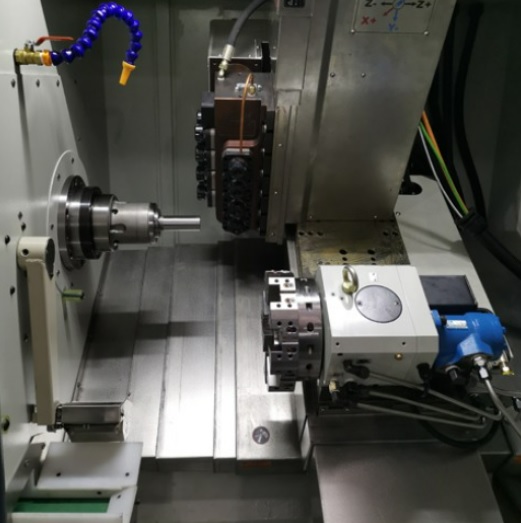

Центральная часть станка поворачивается на 90°. Создается дополнительная возможность угловой обработки деталей. Шпиндель токарного станка с ЧПУ BL-H6Y устанавливается в цангу на 6 или 8 дюймов. Скорость вращения может составлять 4500 или 4000 оборотов в минуту. На такой скорости закрепленный в револьверной головке с гидравлическим приводом резец производит манипуляции по точению, зенковке, расточке, нарезанию резьбы, сверлению отверстий и других операций по металлу. Высокая точность позиционирования и повторного позиционирования позволяет изготавливать детали значительными партиями.
|
Максимальный диаметр обработки над станиной (мм)
|
350 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
≤ 0,005 |
|
Максимальный диаметр инструмента (мм)
|
25 |
|
Максимальный диаметр обработки (мм)
|
200 |
|
Максимальная длина заготовки (мм)
|
250 |
|
Максимальный диаметр стержня (мм)
|
44 / 51 |
|
Шариковинтовая пара по оси X (мм)
|
32 / 10 |
|
Ширина линейной направляющей осей X/Z (мм)
|
30 / 30 |
|
Ход по оси Y (мм)
|
220 |
|
Шариковинтовая пара по оси Z (мм)
|
32 / 10 |
|
Габаритные размеры (мм)
|
2270 х 1940 х 2070 |
|
Масса станка (кг)
|
3000 |
