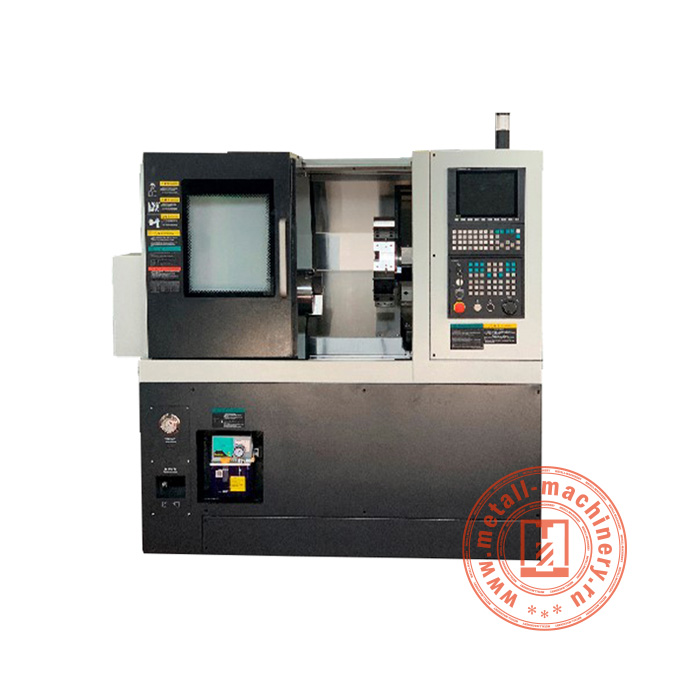

Токарный станок с ЧПУ BL-S200
Токарный станок с ЧПУ BL-S200 разрабатывался для обработки металлических заготовок, прутков диаметром до 51 мм. Он может быть использован в большинстве сфер машиностроительной промышленности для производства различных деталей и запчастей. Модель достаточно универсальна, имеет большие возможности по настройке, способна выполнять целый ряд производственных задач, обрабатывать заготовку по двум осям, хорошо встраивается в уже существующие производственные линии.

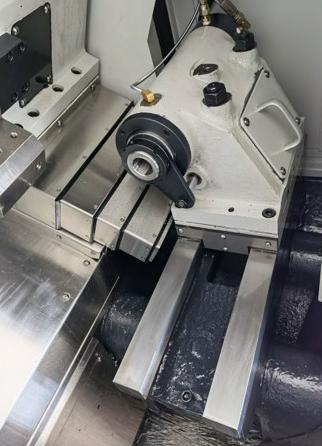

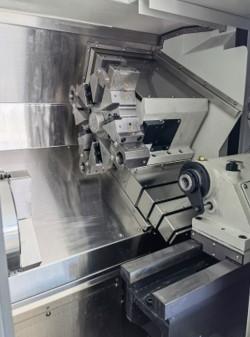

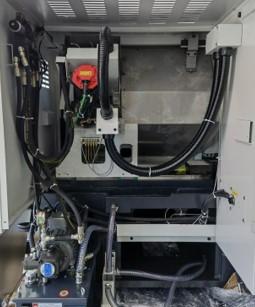

Станок BL-S200 смонтирован на цельнолитой чугунной наклонной станине. Такое решение обеспечивает ряд преимуществ. Конструкция выходит стойкой к вибрациям, что позитивно сказывается на точности работы, а наклон обеспечивает более простой доступ к рабочей зоне, позволяет легко и быстро удалять из нее стружку. Задняя бабка у данной модели гидравлическая. Держатель инструмента 8-позиционный, что позволяет реже останавливать работу для замены резаков. Переключение осуществляется прямо во время обработки заготовки, на это уходит менее секунды. Конструкцией также предусмотрена система централизованной подачи смазки и охлаждающей жидкости, что продлевает срок службы инструмента и всей конструкции в целом.

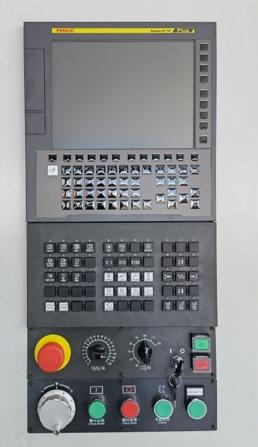

Современная система ЧПУ позволила сделать токарный станок BL-S200 более производительным, снизить вероятность производственного брака, повысить качество выпускаемых деталей. Панель оператора с экраном облегчает работу с диалоговыми окнами, дает возможность отслеживать основные параметры, выбирать программы. При этом работу с установкой быстро освоит даже новичок.
|
Тип станины
|
Наклонная 30° цельнолитая чугунная |
|
Максимальный диаметр обработки над станиной (мм)
|
510 |
|
Максимальный диаметр обработки над суппортом (мм)
|
260 |
|
Тип привода осей X/Z
|
ШВП (диаметр 32 мм) с сервоприводом |
|
Точность повторного позиционирования по осям X/Z (мм)
|
0,002 / 0,004 |
|
Модель системы ЧПУ
|
SYNTEC 22TA с РГИ (MPG) |
|
Скорость хода по оси X (м/мин)
|
28 |
|
Скорость хода по оси Z (м/мин)
|
28 |
|
Шероховатость обработанной поверхности (мкм)
|
Ra 0.4 – 1.6 |
|
Время смены инструмента (с)
|
0.4 |
|
Система подачи СОЖ
|
Автоматическая |
|
Максимальный диаметр обработки (мм)
|
51 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Система смазки
|
Автоматическая централизованная |
|
Мощность насоса СОЖ (кВт)
|
0.48 |
|
Система охлаждения
|
Кондиционер электрошкафа |
|
Тип направляющих по осям X/Z
|
Направляющие качения (ширина 30 мм) |
|
Тип держателя инструмента
|
8-позиционный гидравлический с сервоприводом |
|
Конечная округлость поверхности (мм)
|
≤0.003 |
|
Объем подачи СОЖ (м³/ч)
|
2.5 |
|
Габаритные размеры (мм)
|
1780 х 1600 х 1690 |
|
Масса станка (кг)
|
300 |
