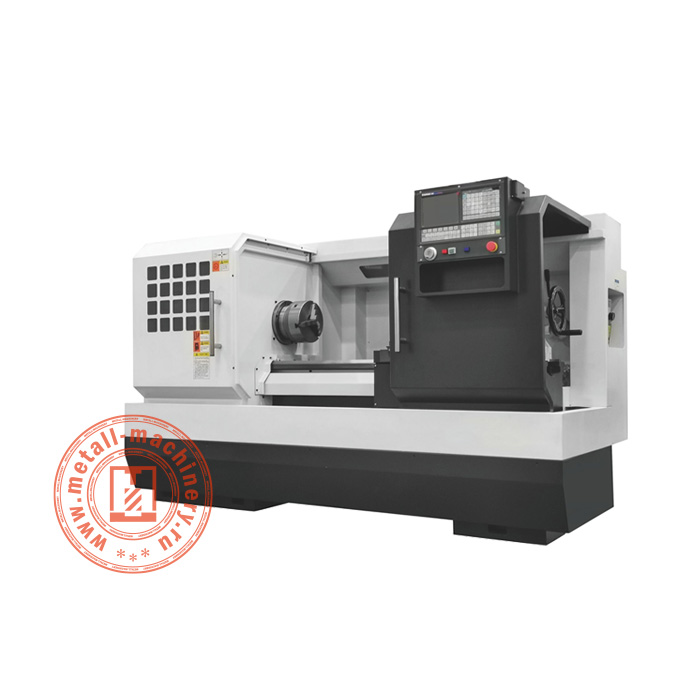

Токарный станок с ЧПУ BL-SK40S
Серия высокопроизводительных токарных станков, включающая три модели: BL-SK66Q, BL-SK50S и BL-SK40S. Все они схожи конструктивно, различия в конструкции незначительны, связаны они в основном с максимальным возможным диаметром обработки. Устройства линейки предназначены для работы с металлическими заготовками, их можно использовать для производства широкого ассортимента деталей. Станки имеют классическую компоновку, они способны обрабатывать детали по двум осям.
При создании установок BL-SK66Q, BL-SK50S и BL-SK40S используются качественные материалы и надежные детали, что делает их надежными, позволяет без проблем выдерживать высокие производственные нагрузки. Им не требуется сложное техническое обслуживание, все работы проводятся быстро благодаря прогрессивной компоновке, обеспечивающей быстрый доступ к ключевым узлам. Конструкцией предусмотрена централизованная система подачи СОЖ, усиленные направляющие. Модели линейки легко можно адаптировать под потребности конкретной компании путем замены отдельных деталей.
Управляются станки линейки с помощью современной системой ЧПУ. Ее “сердце” - контроллер, который постоянно взаимодействует с датчиками, отслеживающими положение инструмента, и приводами, с помощью которых последний перемещается вдоль заготовки. Ее обработка производится без прямого участия человека, машина выполняет заранее заложенную в ее память программу. Это обеспечивает высокую точность и скорость работы, дополнительную защиту от “человеческого фактора”, ошибок оператора, приводящих к возникновению производственного брака. Современное ЧПУ легко освоить, поэтому технику можно будет быстро ввести в эксплуатацию.
|
Конус и диаметр отверстия шпинделя (мм)
|
77 |
|
Тип и диаметр патрона (мм)
|
245 |
|
Скорость хода по оси X (м/мин)
|
6 |
|
Скорость хода по оси Z (м/мин)
|
8 |
|
Мощность двигателя шпинделя (кВт)
|
7,5 |
|
Максимальный вес заготовки (кг)
|
700; 550 |
|
Крутящий момент шпинделя (Нм)
|
800 |
|
Ширина направляющих (мм)
|
390 |
|
Максимальная длина обработки (мм)
|
710/620, 960/870, 1460/1370, 1960/1870, 2960/2870 |
|
Шариковинтовая пара по оси X (мм)
|
Ф25 / 5 |
|
Ход по оси X (мм)
|
275/235 |
|
Ход по оси Z (мм)
|
600/850/1350/1850/2850 |
|
Точность повторного позиционирования по оси Z (мм)
|
0,009 (750 мм), 0,011 (1000 мм), 0,014 (1500/2000/3000 мм) |
|
Точность позиционирования по оси X (мм)
|
0,026 |
|
Точность позиционирования по оси Z (мм)
|
0,032 (750 мм), 0,036 (1000 мм), 0,04 (1500, 2000, 3000 мм) |
|
Округлость чистовой обработки (мм)
|
0,004 |
|
Точность повторного позиционирования по оси X (мм)
|
0,007 |
|
Шариковинтовая пара по оси Z (мм)
|
Ф40 / 6 (750, 1000, 1500 мм); Ф50 / 6 (2000 мм); Ф63 / 8 (3000 мм) |
|
Максимальный диаметр обработки над суппортом (мм)
|
200 |
|
Максимальный диаметр обработки над станиной (мм)
|
400 |
|
Максимальный диаметр обработки (мм)
|
400/350 |
|
Габаритные размеры (мм)
|
2450/2700/3200/3700/4700 х 1500 х 1700 |
|
Масса станка (кг)
|
2050/2100/2150/2200/3500 |
