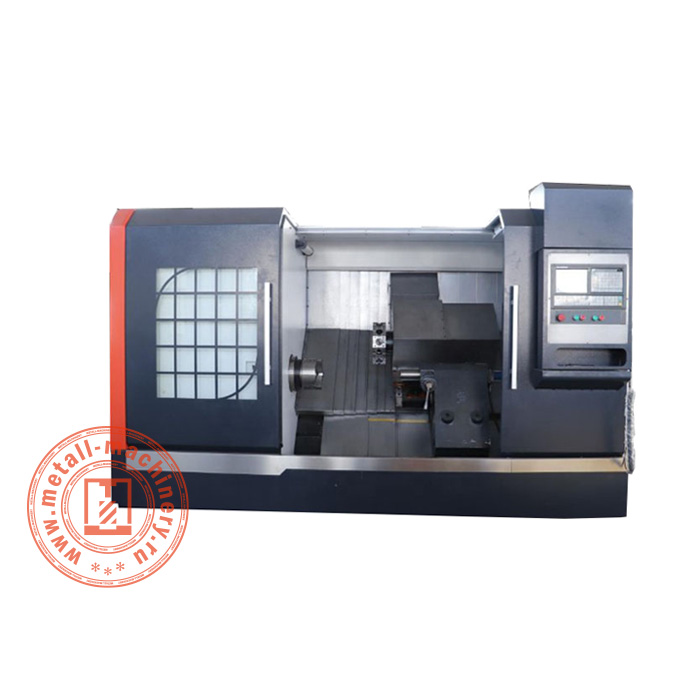

Токарный станок с ЧПУ TCK4550

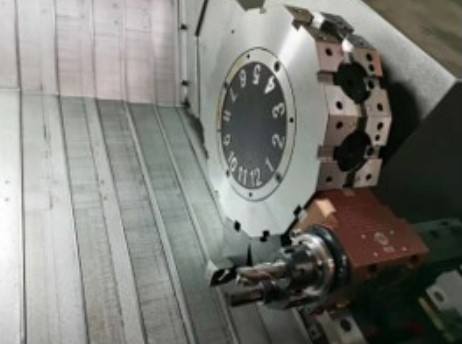

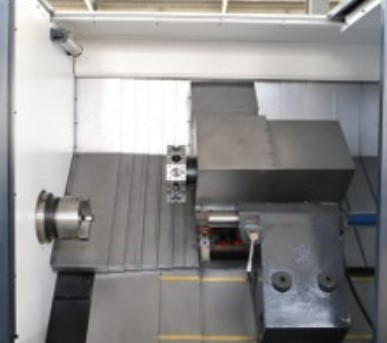

Многофункциональных токарный станок TCK4550 с числовым программным управлением, предназначенный для производства различных деталей из металлических заготовок. В базовой комплектации оснащен 12-позиционным держателем для инструмента, что позволяет ему выполнять широкий спектр производственных операций без замены резаков. Наклонная станина из цельнолитого чугуна обеспечивает всей конструкции поперечную прочность, хорошую защиту от вибраций, возникающих при работе двигателя и способных повлиять на точность работы машины. Благодаря наклону также упрощается процесс удаления металлической стружки из рабочей зоны.
Благодаря ЧПУ токарный станок TCK4550 демонстрирует высокую производительность, прекрасную точность обработки заготовок при практически нулевом уровне брака. Установка контроллера заметно снижает требования, выдвигаемые к оператору станка: позволяет одному человеку работать с несколькими машинами. Задача обслуживающего персонала в основном сводится к установке заготовок, извлечению готовых деталей, общему техобслуживанию, контролю за рабочим процессом, выбором нужной из программ, заранее заложенных в память станка. Все ключевые параметры выводятся на панель оператора в легком для восприятия виде, что уменьшает время реагирования в случае нештатной ситуации.

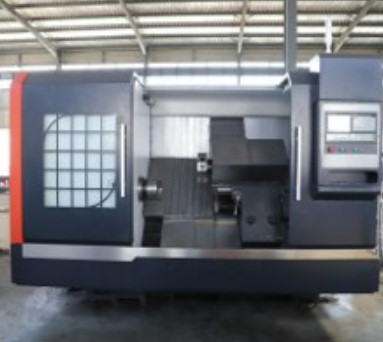

Станок TCK4550 соответствует нормам безопасности, принятым в современном мире. Раздвижная дверца, оснащенная смотровым окошком, не позволяет стружке разлетаться из рабочей зоны и травмировать окружающих, ликвидирует вероятность того, что конечность оператора случайно попадет под резак. Продуманная конструкция и надежные комплектующие обеспечивают долгий срок службы.
|
Максимальный диаметр обработки над станиной (мм)
|
500 |
|
Максимальный диаметр обработки над суппортом (мм)
|
320 |
|
Ход по осям X/Z (мм)
|
250/1000 |
|
Тип привода осей X/Z
|
ШВП |
|
Скорость вращения шпинделя (об/мин)
|
2500 |
|
Точность позиционирования по осям X/Z (мм)
|
0.01 |
|
Модель системы ЧПУ
|
Siemens 808D |
|
Мощность двигателя шпинделя (кВт)
|
11 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Держатель инструмента
|
12-позиционный гидравлический |
|
Максимальная длина обработки (мм)
|
1000 |
|
Сечение хвостовика инструмента (мм)
|
20 х 20 |
|
Система удаления стружки
|
Цепной конвейер |
|
Повторяемость (мм)
|
0.008 |
|

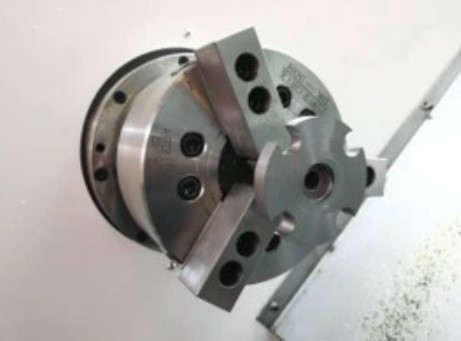

Тип патрона
|
10’ гидравлический 3-кулачковый |
|
Ход задней бабки (мм)
|
700 |
|
Тип направляющих по осям X/Z
|
Направляющие качения |
|
Мощность оси X/Z (кВт)
|
4.4 |
|
Скорость хода по осям X/Z (мм/мин)
|
16000 |
|
Габаритные размеры (мм)
|
3500 х 2000 х 2100 |
|
Масса станка (кг)
|
5600 |
