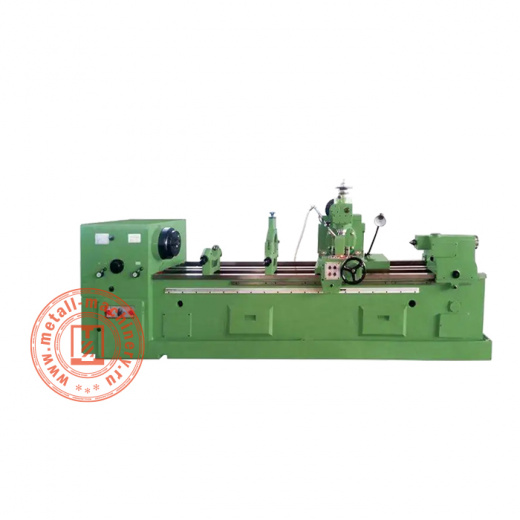

Шлицефрезерный станок YB6020
Шлицефрезерный станок YB6020 – специализированное оборудование для обработки шлицевых соединений и формирования продольных пазов на деталях. Станок предназначен для выполнения фрезерных операций с высокой точностью, обеспечивая стабильную геометрию профиля и повторяемость обработки при серийном производстве.
Шлицефрезерный станок YB6020 применяется в машиностроении, приборостроении и металлообработке, где требуется изготовление валов, втулок и других деталей с шлицевыми соединениями. Оборудование используют при производстве элементов трансмиссий, приводных узлов и механизмов, где важна точность сопряжения и надежность соединений. Применение такого станка позволяет обрабатывать детали с различными параметрами шлицев в рамках одного технологического процесса.
Шлицефрезерный станок YB6020 позволяет повысить качество обработки, снизить долю ручных операций и обеспечить стабильность производственного цикла.
|
Расстояние между центрами (мм)
|
2500 |
|
Конус и диаметр отверстия шпинделя (мм)
|
МТ5 |
|
Скорость вращения шпинделя (об/мин)
|
50-160 (6 передач) |
|
Конус и диаметр пиноли задней бабки (мм)
|
МТ5 |
|
Ход пиноли задней бабки (мм)
|
60 |
|
Диаметр режущего инструмента (мм)
|
130 |
|
Длина режущего инструмента (мм)
|
110 |
|
Минимальная длина обработки (мм)
|
2300 |
|
Мощность главного двигателя (кВт)
|
4 |
|
Частота вращения главного двигателя (об/мин)
|
950 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Диапазон подачи (мм/мин)
|
0,41-2,97 (12 передач) |
|
Скорость хода суппорта (мм/мин)
|
2240 |
|
Мощность насоса СОЖ (кВт)
|
0.15 |
|
Частота вращения (об/мин)
|
2700 |
|
Количество обрабатываемых за один проход шлицев (шт.)
|
4-50 |
|
Диаметр оправки держателя фрезы (мм)
|
22, 32, 40 |
|
Расстояние между осью заготовки и осью фрезы (мм)
|
50-165 |
|
Ход фрезерной головки за один оборот лимба (мм)
|
2.5 |
|
Цена деления лимба перемещения фрезерной головки (мм)
|
0.02 |
|
Мощность системы автоматической смазки (кВт)
|
0.15 |
|
Мощность ускоренного хода (кВт)
|
1.1 |
|
Габаритные размеры (мм)
|
4225 х 1607 х 1640 |
|
Масса станка (кг)
|
6800 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
