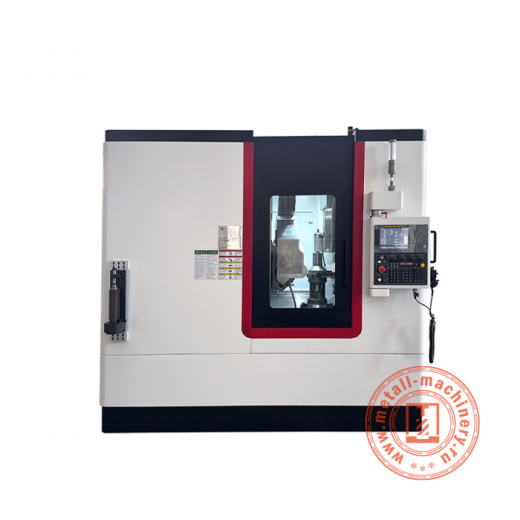

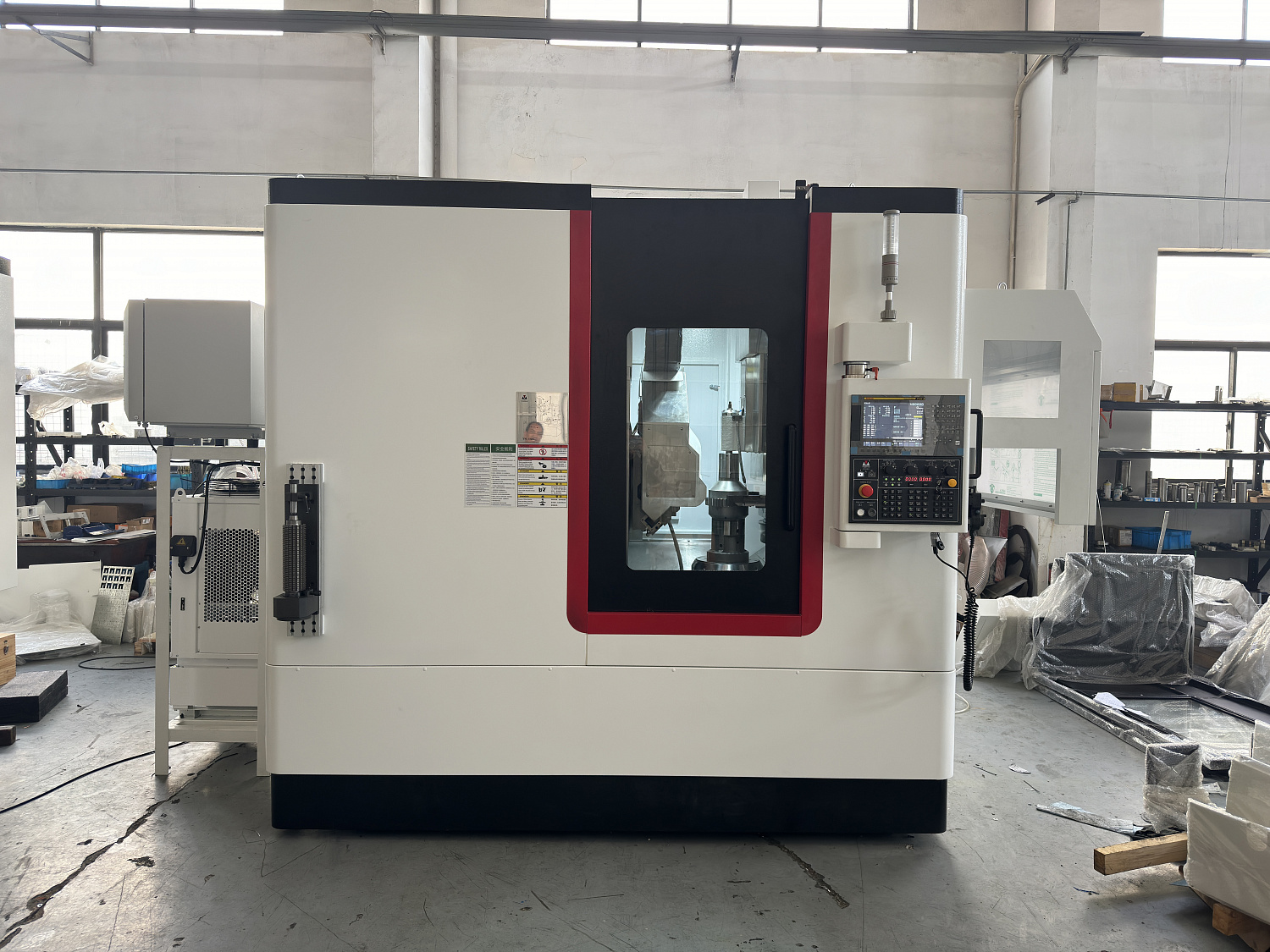

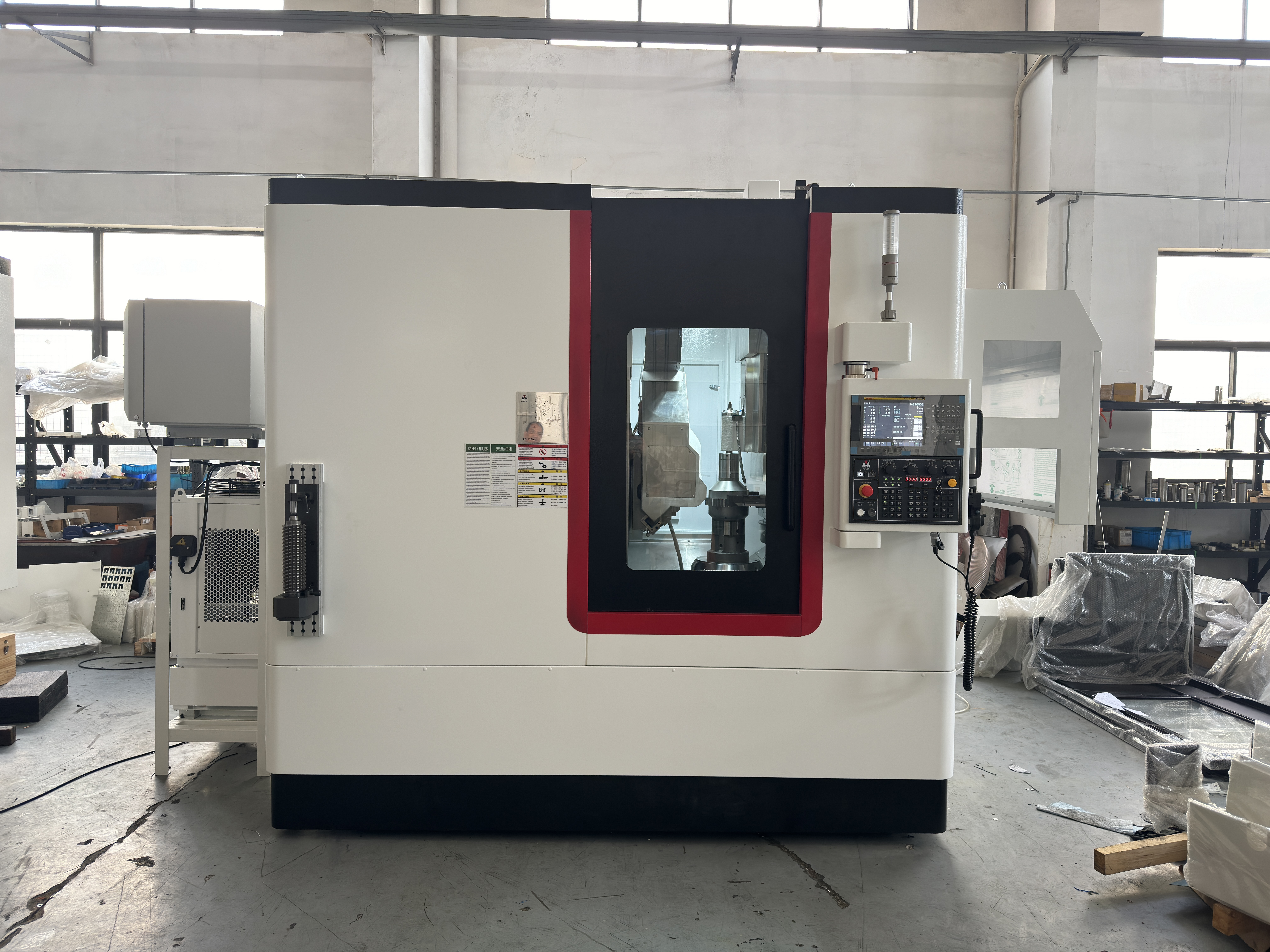

Зубофрезерный станок с ЧПУ TN-350
Зубофрезерный станок с ЧПУ TN-350 – это высокоточное оборудование для обработки зубчатых колес, шестерен и других зубчатых деталей. Система числового программного управления (ЧПУ) обеспечивает точность фрезерования и возможность автоматической настройки параметров обработки. Модель предназначена для производства изделий, где важна высокая точность зубьев и их повторяемость при серийном производстве.
Станок TN-350 применяется в машиностроении, автомобилестроении и других отраслях, где необходимо производить детали с высокими требованиями к точности и износостойкости. Оборудование идеально подходит для производства шестерен и зубчатых колес, используемых в редукторах, трансмиссиях и других механизмах.
Зубофрезерный станок с ЧПУ TN-350 позволяет значительно повысить производительность и точность обработки зубчатых деталей, сокращая время на настройку и улучшая качество продукции.
|
Модель системы ЧПУ
|
Fanuc 0i-MF Plus |
|
Ход по осям X/Y/Z (мм)
|
250/200/300 |
|
Скорость подачи по оси X / Y / Z (мм/мин)
|
5000/1500/5000 |
|
Угол поворота инструментальной головки
|
±45° |
|
Расстояние от оси инструмента до поверхности рабочего стола (мм)
|
150-450 (300) |
|
Расстояние между осями рабочего стола и инструмента (мм)
|
35-285 (250) |
|
Расстояние от кронштейна до поверхности рабочего стола (мм)
|
340-690 (350) |
|
Конус инструментального шпинделя
|
BT40 |
|
Частота вращения стола (об/мин)
|
200 |
|
Уровень шума (дБ)
|
≤75 (вхолостую) |
|
Диаметр поворотного стола (мм)
|
300 |
|
Максимальный обрабатываемый модуль (мм)
|
М6/М8 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальная частота вращения приводного инструмента (об/мин)
|
1500 (1000 при длительной работе) |
|
Максимальный крутящий момент стола (кH∙м)
|
825 |
|
Тип привода стола
|
Прямой |
|
Расстояние от поверхности стола до нижней опорной поверхности станка (мм)
|
1000 |
|
Максимальная скорость поворота инструментальной головки (°/мин)
|
720 |
|
Максимальное продольное смещение инструмента (мм)
|
200 |
|
Габаритные размеры (мм)
|
3500 х 2700 х 3000 |
|
Масса станка (кг)
|
10 000 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
