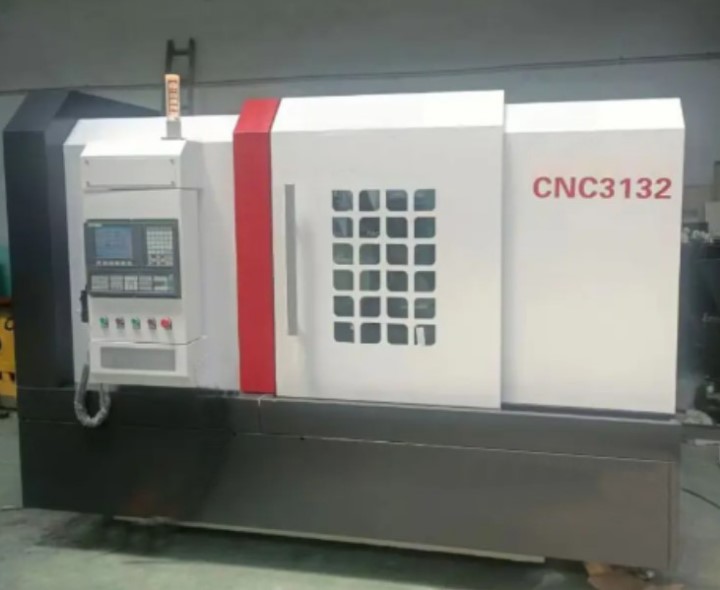

Зубофрезерный станок Y3132
Зубофрезерный станок Y3132 предназначен для обработки зубчатых колес методом фрезерования. Оборудование применяется при выполнении операций механической обработки, обеспечивая формирование точного зубчатого профиля и стабильное снятие материала. Зубофрезерный станок Y3132 используется в условиях единичного и серийного производства, где требуется высокая точность и повторяемость изготовления деталей.
На предприятиях машиностроения, инструментального производства и металлообрабатывающей промышленности зубофрезерный станок Y3132 применяется для изготовления зубчатых колес, шестерен и элементов редукторов. Зубофрезерный станок Y3132 востребован при обработке деталей, где важна стабильность геометрии зубчатого зацепления и качество поверхности после обработки.
Для подготовки деталей к сборке зубчатых механизмов зубофрезерный станок Y3132 позволяет повысить точность изготовления и снизить необходимость последующей доработки. Использование оборудования способствует оптимизации технологического процесса, улучшению качества продукции и снижению трудоемкости операций. Зубофрезерный станок Y3132 является практичным решением для производства элементов зубчатых передач.
|
Мощность двигателя (кВт)
|
4.5 (3.5) |
|
Ширина венца обрабатываемых колес (мм)
|
До 230 |
|
Угол поворота инструментальной головки
|
До 60° |
|
Расстояние от оси инструмента до поверхности рабочего стола (мм)
|
250 – 500 |
|
Расстояние между осями рабочего стола и инструмента (мм)
|
60 – 250 |
|
Расстояние от кронштейна до поверхности рабочего стола (мм)
|
360 – 600 |
|
Диаметр фрезерных оправок (мм)
|
22, 27, 32 |
|
Конус инструментального шпинделя
|
МТ4 |
|
Частота вращения стола (об/мин)
|
0 – 28 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Диаметр обработки прямозубых колес (мм)
|
До 320 |
|
Диаметр обработки при угле наклона зубьев 30° (мм)
|
До 200 |
|
Диаметр обработки при угле наклона зубьев 45° (мм)
|
До 200 |
|
Обрабатываемый модуль зубчатых колес (мм)
|
До 6 |
|
Угол нарезаемых косозубых колес
|
До 60 |
|
Осевой ход инструмента (мм)
|
До 40 |
|
Частота вращения инструмента (об/мин)
|
50-135 |
|
Габаритные размеры (мм)
|
1 990 х 1 107 х 1 650 |
|
Масса станка (кг)
|
3500 |
