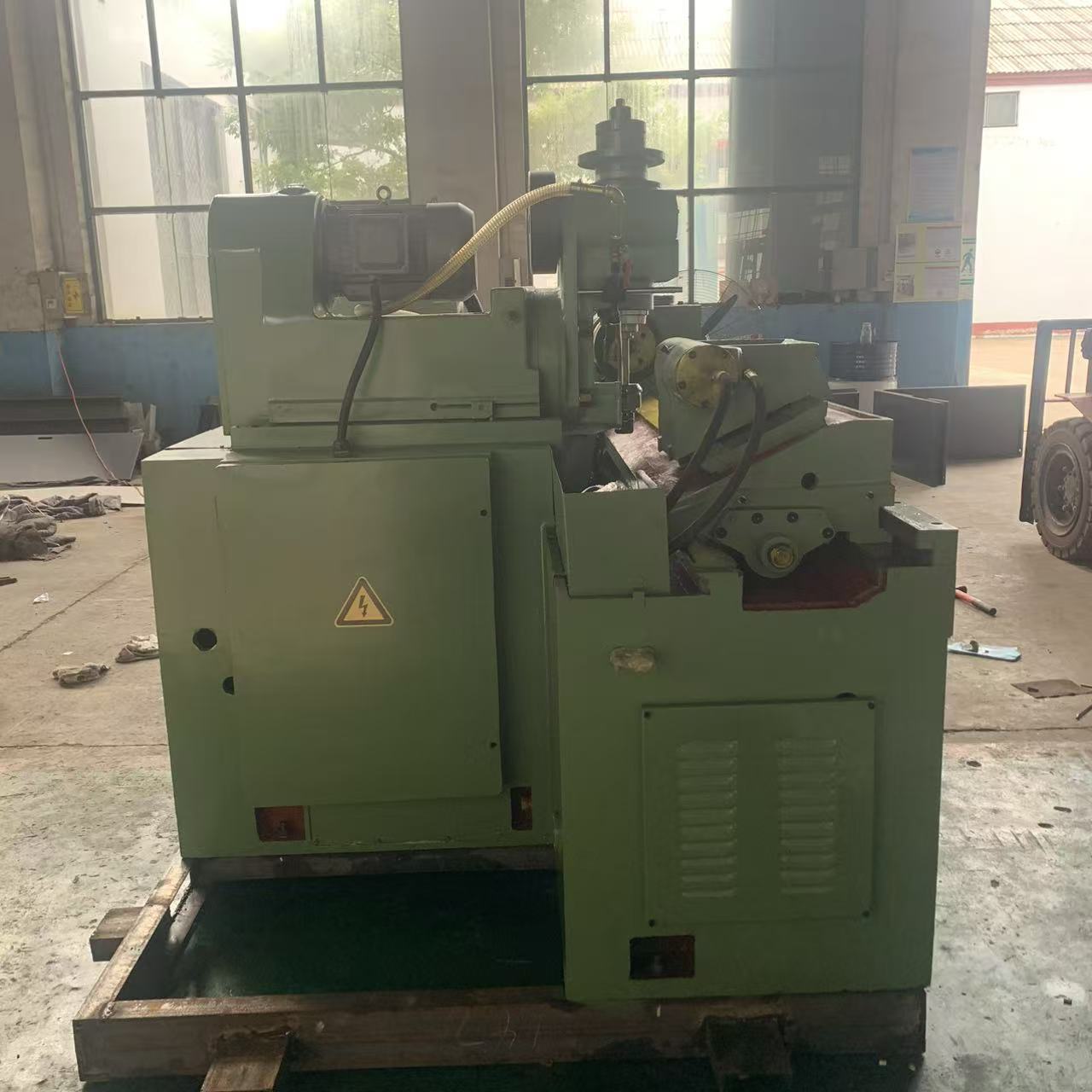

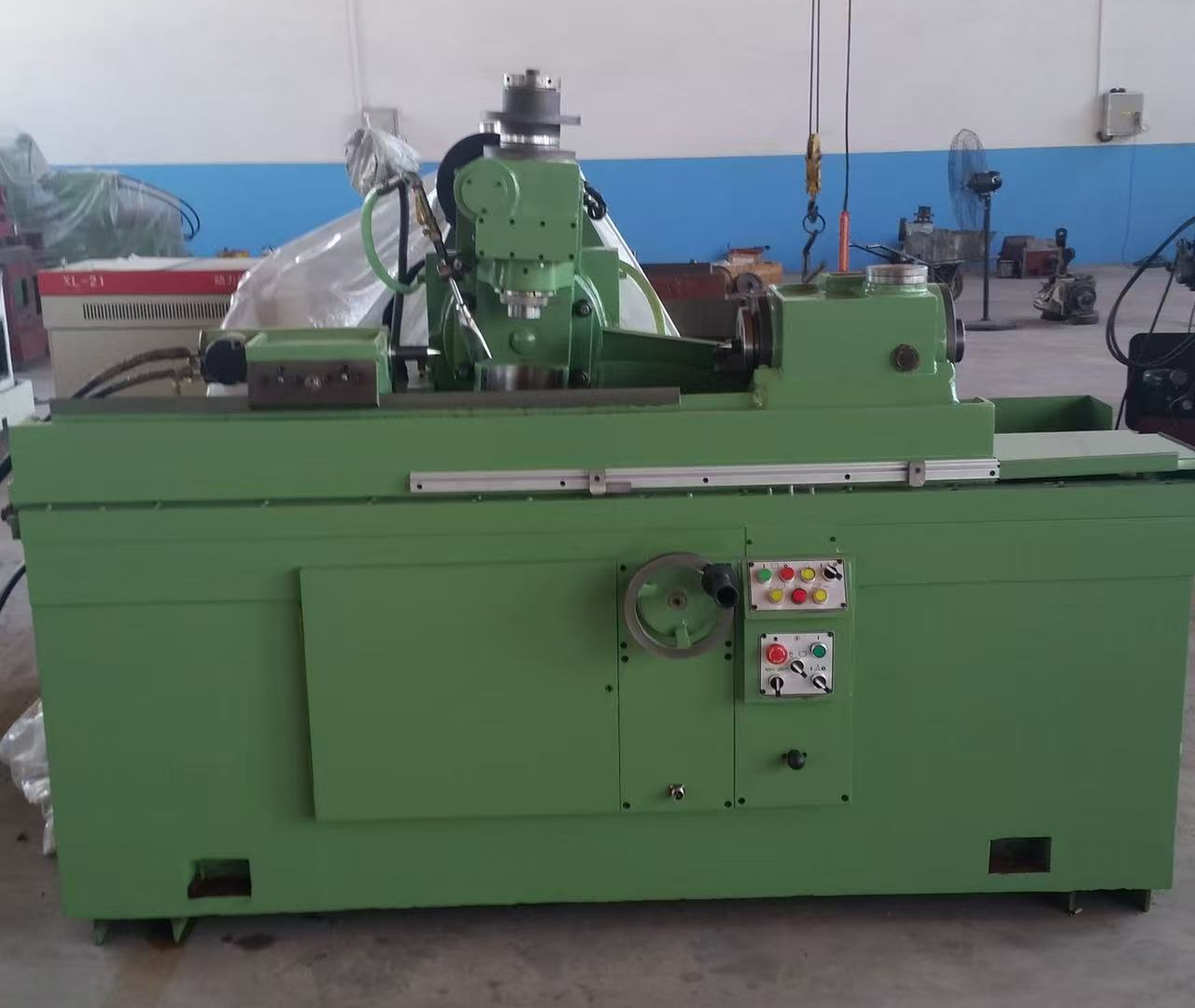

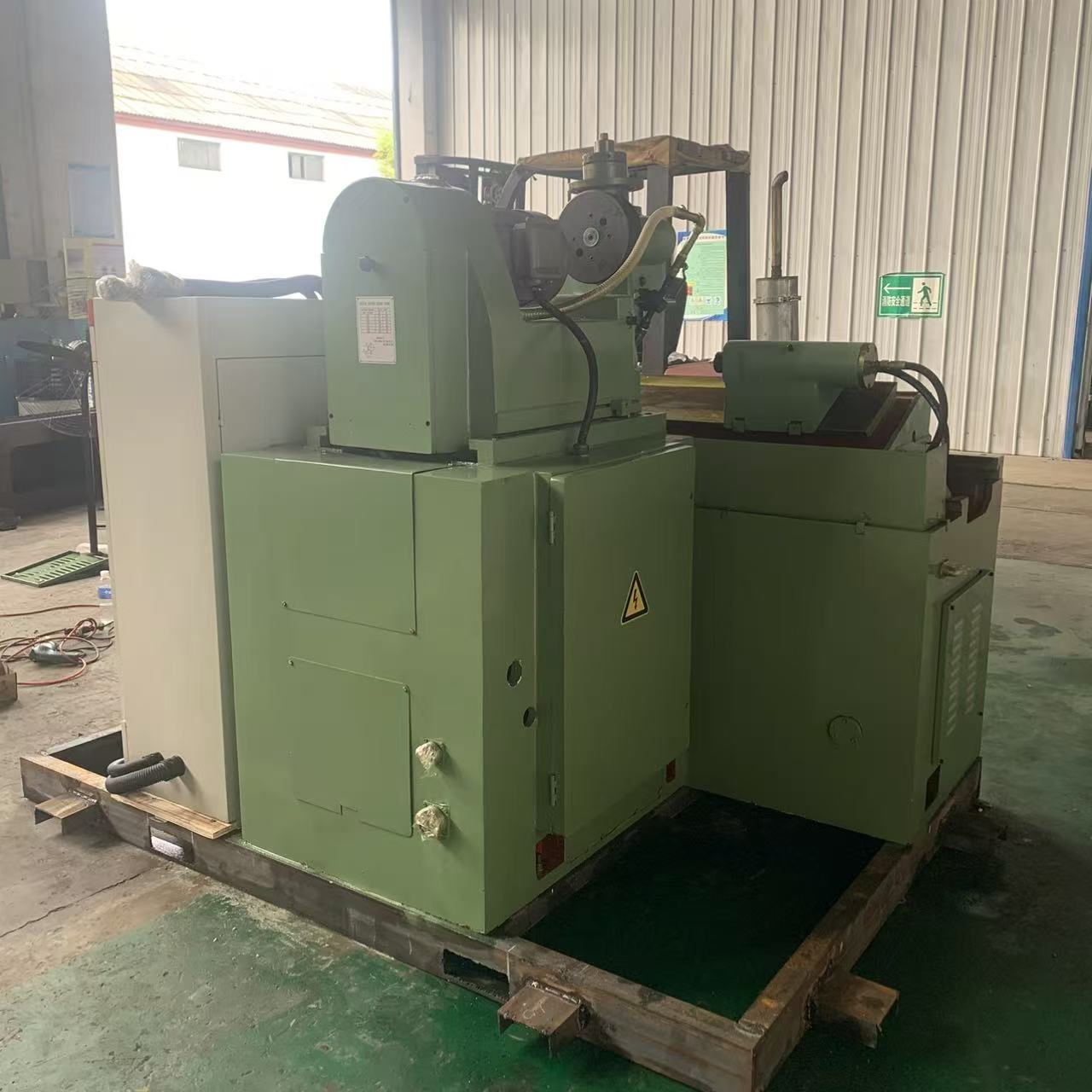

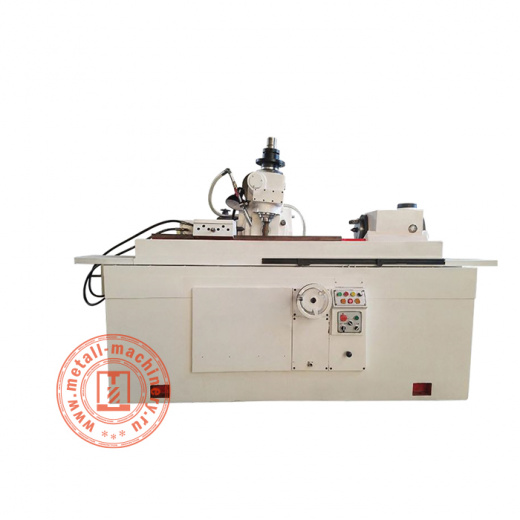

Шлицефрезерный станок YB6212
Шлицефрезерный станок YB6212 – промышленное оборудование для обработки шлицевых соединений и формирования пазов на деталях с высокой точностью. Станок предназначен для выполнения фрезерных операций при изготовлении элементов, где требуется точное соответствие профиля и надежность сопряжения. Конструкция обеспечивает стабильность обработки и повторяемость результатов в серийном производстве.
Шлицефрезерный станок YB6212 применяется в машиностроении, металлообработке и производстве узлов передачи крутящего момента. Оборудование используют для обработки валов, втулок и других деталей, входящих в состав редукторов, трансмиссий и приводных механизмов. Использование специализированного станка позволяет обеспечить равномерность шлицев и повысить качество готовых изделий.
Шлицефрезерный станок YB6212 позволяет оптимизировать технологический процесс, снизить трудоемкость обработки и повысить точность изготовления деталей.
|
Конус и диаметр отверстия шпинделя (мм)
|
70 |
|
Скорость вращения шпинделя (об/мин)
|
80-250 |
|
Диаметр режущего инструмента (мм)
|
130 |
|
Длина режущего инструмента (мм)
|
115 |
|
Мощность главного двигателя (кВт)
|
4 |
|
Мощность гидравлической станции (кВт)
|
1.1 |
|
Максимальный обрабатываемый модуль (мм)
|
4 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Максимальная длина заготовки (мм)
|
1 |
|
Скорость хода суппорта (мм/мин)
|
1000 |
|
Максимальная длина обработки (мм)
|
900 |
|
Мощность насоса СОЖ (кВт)
|
0.12 |
|
Количество зубьев шлицев заготовки (шт.)
|
4-36 |
|
Диаметр инструментальных оправок (мм)
|
22, 27, 32, 40 |
|
Расстояние между осью заготовки и осью фрезы (мм)
|
30-160 |
|
Максимальный угол поворота фрезерной головки
|
90° |
|
Максимальный угол наклона зубьев
|
45° |
|
Осевой ход инструмента (мм)
|
40 |
|
Диапазон подач шпинделя (мм/об)
|
0,5-4 |
|
Мощность быстрого хода (кВт)
|
1.5 |
|
Габаритные размеры (мм)
|
2575 х 1686 х 1653 |
|
Масса станка (кг)
|
4000 |
