Горизонтальный фланжировочный станок ZS-XY-400
Горизонтальный фланжировочный станок ZS-XY-400 представляет собой современное металлообрабатывающее оборудование для изготовления и обработки фланцев различных типоразмеров. Ключевая особенность станка – горизонтальная компоновка, обеспечивающая удобство загрузки и извлечения заготовок и упрощающая процесс настройки и наладки оборудования. Горизонтальное расположение рабочих органов позволяет эффективно обрабатывать фланцы с минимальными затратами времени на переустановку деталей.

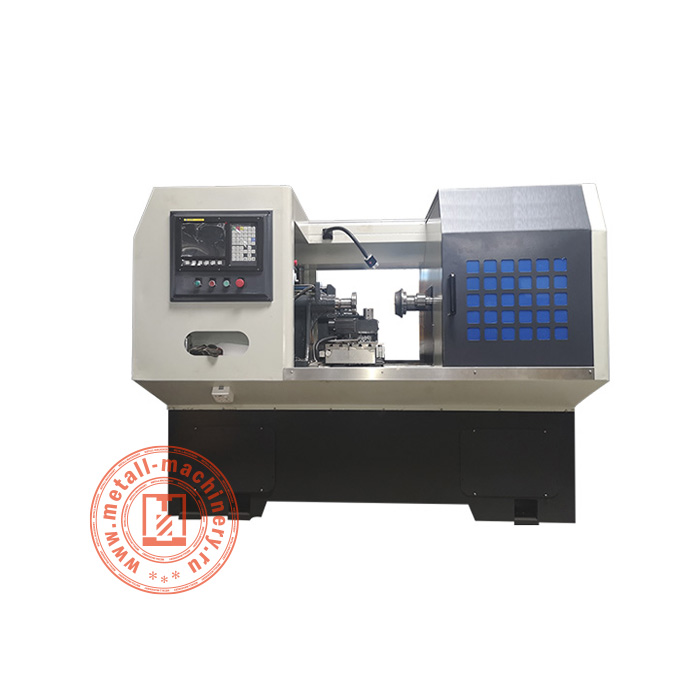

На левой стороне горизонтального станка для формирования фланцев ZS-XY-400 расположена современная панель управления с цветным дисплеем и набором функциональных кнопок для настройки и контроля рабочих параметров. Система ЧПУ обеспечивает высокую точность и повторяемость операций фланжировки. Интуитивно понятный интерфейс позволяет быстро освоить управление станком даже не самым опытным операторам. Рабочая зона станка защищена откидным экраном со смотровыми окнами, обеспечивающими хорошую видимость процесса обработки и надежную защиту оператора от разлетающейся стружки и брызг СОЖ. Конструкция защитного экрана предусматривает возможность полного открытия для удобства настройки и обслуживания станка. В центре рабочей зоны расположен прецизионный шпиндельный узел с механизмом надежного крепления заготовки. Механизмы перемещения по осям обеспечивают плавность хода и высокую точность позиционирования.
Фланжировочный станок с горизонтальной компоновкой ZS-XY-400 обладает массивным основанием, выполненным из высококачественного чугуна. Продуманная конструкция станины минимизирует вибрации и снижает шум при работе оборудования. Станок не требует специального фундамента и может быть установлен на ровную промышленную площадку с достаточной несущей способностью.
|
Скорость вращения шпинделя (об/мин)
|
0-2000 |
|
Модель системы ЧПУ
|
KND |
|
Высота центра (мм)
|
425 |
|
Максимальная высота детали (мм)
|
300 |
|
Максимальный диаметр обработки (мм)
|
600 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Держатель инструмента
|
6-позиционный |
|
Вертикальный ход (мм)
|
300 |
|
Метод ввода
|
Программа в CAD |
|
Толщина заготовки из алюминия (мм)
|
1-4 |
|
Толщина заготовки из железа (мм)
|
1-2 |
|
Толщина заготовки из нержавеющей стали (мм)
|
1 |
|
Осевой ход (мм)
|
300 |
|
Продольный ход (мм)
|
250 |
|
Габаритные размеры (мм)
|
2200 х 1400 х 1700 |
|
Масса станка (кг)
|
1500 |
