Станок для ротационной вытяжки металла с ЧПУ WLH-DRS1250
Станок для ротационной вытяжки металла с ЧПУ WLH-DRS1250 предназначен для изготовления осесимметричных изделий из листового металла методом ротационной вытяжки. Оборудование применяется на предприятиях металлообработки для производства деталей вентиляционных систем, светотехнической продукции, металлических емкостей, декоративных элементов и других изделий сложной формы. Использование технологии ротационной вытяжки позволяет получать качественные детали с высокой точностью геометрии при минимальном количестве отходов материала.

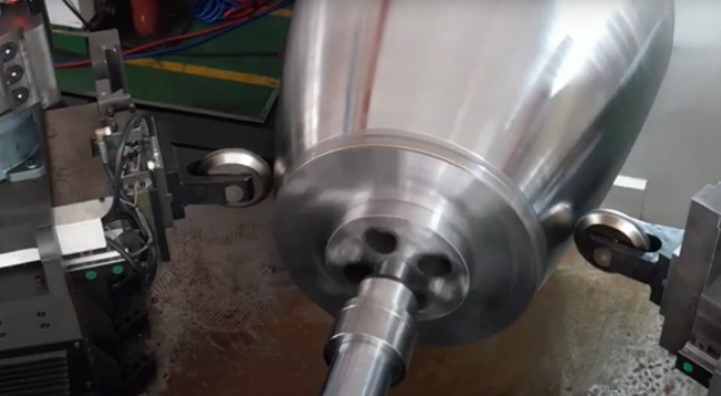

Станок WLH-DRS1250 предназначен для автоматизации процессов формообразования металлических заготовок. В ходе работы заготовка закрепляется на оправке и приводится во вращение, а формующие ролики под управлением ЧПУ постепенно придают ей необходимую форму. Такая технология обеспечивает высокую повторяемость изделий, сокращает время переналадки и позволяет оперативно переходить между различными производственными задачами.
Оборудование WLH-DRS1250 отличается надежной конструкцией, точностью обработки и широкими возможностями применения. Автоматизированная система управления способствует снижению влияния человеческого фактора, повышению качества готовой продукции и сокращению производственных затрат. Благодаря сочетанию производительности, гибкости настройки и эффективного использования материала станок востребован на предприятиях, ориентированных на серийное и мелкосерийное производство изделий из листового металла.
|
Максимальный диаметр обработки над станиной (мм)
|
1250 |
|
Максимальный диаметр обработки над суппортом (мм)
|
980 |
|
Ход по осям X/Z (мм)
|
680/1000 |
|
Скорость быстрого перемещения по осям X/Z (мм/мин)
|
10 000 / 12 000 |
|
Конус и диаметр отверстия шпинделя (мм)
|
1:20, 85 |
|
Скорость вращения шпинделя (об/мин)
|
10-650 |
|
Тип инструментальной головки
|
2 синхронно работающие, 6 позиционные |
|
Ход пиноли задней бабки (мм)
|
500 |
|
Минимальная длина обработки (мм)
|
620 |
|
Количество правильных роликов (шт.)
|
1+1 |
|
Тип направляющих по осям X/Y/Z
|
Направляющие скольжения |
|
Тип фланца шпинделя
|
А2-11 |
|
Толщина заготовки из алюминия (мм)
|
0.5-12 |
|
Толщина заготовки из нержавеющей стали (мм)
|
0.5-6 |
|
Толщина заготовки из углеродистой стали (мм)
|
0.5-8 |
|
Дискретность подачи по оси X/Z (мм)
|
0.001 |
|
Крутящий момент двигателя по оси X/Z (Нм)
|
До 18/15 |
|
Усилие прижима по оси X/Z (кН)
|
145/120 |
|
Усилие прижима задней бабки (кН)
|
120 |
|
Габаритные размеры (мм)
|
4300 х 5000 х 2500 |
|
Масса станка (кг)
|
28 000 |
