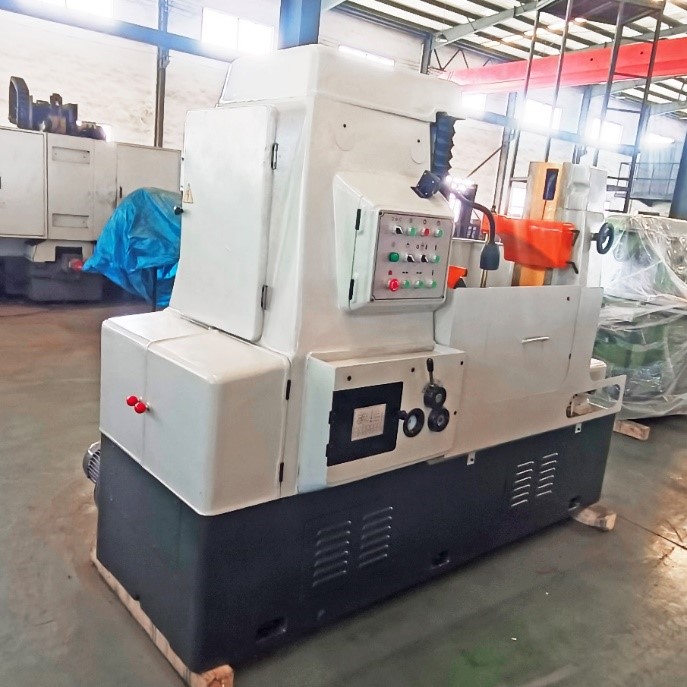

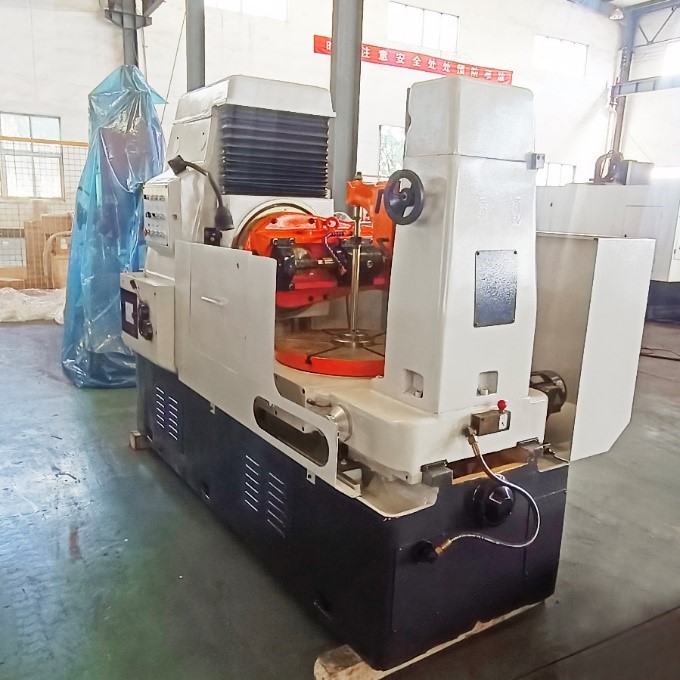

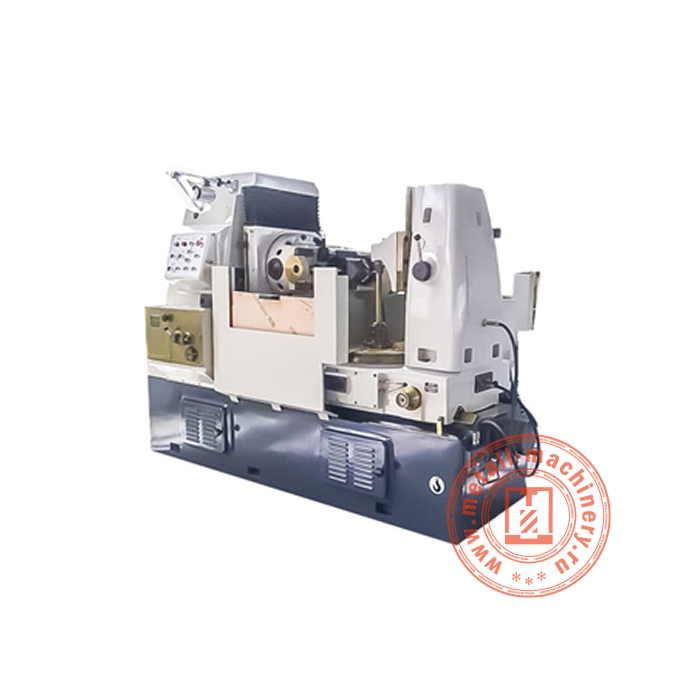

Зубофрезерный станок Y3150E
Зубофрезерный станок Y3150E предназначен для обработки зубчатых колес методом фрезерования. Оборудование применяется при выполнении операций механической обработки, обеспечивая формирование точного зубчатого профиля и стабильное снятие материала. Зубофрезерный станок Y3150E используется в условиях единичного и серийного производства, где требуется высокая точность и повторяемость обработки деталей.
На предприятиях машиностроения, инструментального производства и металлообрабатывающей промышленности зубофрезерный станок Y3150E применяется для изготовления зубчатых колес, шестерен и элементов редукторов. Зубофрезерный станок Y3150E востребован при обработке деталей, где важна стабильность геометрии зубчатого зацепления и качество поверхности после обработки.
Для подготовки деталей к сборке зубчатых механизмов зубофрезерный станок Y3150E позволяет повысить точность изготовления и снизить объем последующей доработки. Использование оборудования способствует оптимизации технологического процесса, улучшению качества продукции и снижению трудоемкости операций. Зубофрезерный станок Y3150E является практичным решением для производства элементов зубчатых передач.
|
Скорость вращения шпинделя (об/мин)
|
40-250 |
|
Мощность двигателя (кВт)
|
4 |
|
Модуль нарезаемого колеса (мм)
|
1 – 6 (сталь) / 1 – 8 (чугун) |
|
Диаметр нарезаемого колеса (мм)
|
550 |
|
Ширина венца обрабатываемых колес (мм)
|
250 |
|
Вертикальный ход инструментальной головки (мм)
|
30 |
|
Угол поворота инструментальной головки
|
± 240° |
|
Расстояние от оси инструмента до поверхности рабочего стола (мм)
|
235 – 535 |
|
Расстояние между осями рабочего стола и инструмента (мм)
|
30 – 330 |
|
Расстояние от кронштейна до поверхности рабочего стола (мм)
|
400 – 600 |
|
Диаметр фрезерных оправок (мм)
|
22, 27, 32 |
|
Диаметр режущего инструмента (мм)
|
160 |
|
Длина режущего инструмента (мм)
|
160 |
|
Перемещение инструмента вдоль оси (мм)
|
55 |
|
Конус инструментального шпинделя
|
MT5 |
|
Скорость продольной подачи инструментального шпинделя (мм/об)
|
0,04-4 |
|
Конус шпинделя рабочего стола
|
50 |
|
Частота вращения стола (об/мин)
|
15,6 |
|
Мощность подачи (кВт)
|
1,1 |
|
Мощность двигателя рабочего стола (кВт)
|
0.55 |
|
Мощность двигателя гидронасоса (кВт)
|
1,1 |
|
Диаметр поворотного стола (мм)
|
520 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Габаритные размеры (мм)
|
2440 х 1370 х 1800 |
|
Масса станка (кг)
|
4500 |
