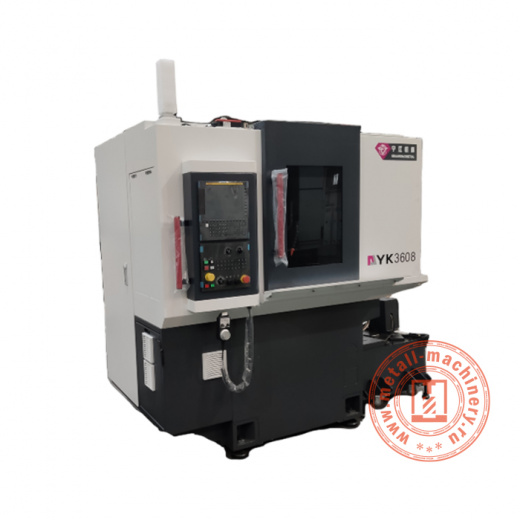

Зубофрезерный станок YK3608
Зубофрезерный станок YK3608 предназначен для обработки зубчатых колес методом фрезерования. Оборудование применяется при выполнении операций механической обработки, обеспечивая формирование точного зубчатого профиля и стабильное снятие материала. Зубофрезерный станок YK3608 используется в условиях единичного и серийного производства, где требуется высокая точность и повторяемость обработки деталей.
На предприятиях машиностроения, инструментального производства и металлообрабатывающей промышленности зубофрезерный станок YK3608 применяется для изготовления зубчатых колес, шестерен и элементов редукторов. Зубофрезерный станок YK3608 востребован при обработке деталей, где важна стабильность геометрии зубчатого зацепления и качество поверхности после обработки.
Для подготовки деталей к сборке зубчатых механизмов зубофрезерный станок YK3608 позволяет повысить точность изготовления и снизить объем последующей доработки. Использование оборудования способствует оптимизации технологического процесса, улучшению качества продукции и снижению трудоемкости операций. Зубофрезерный станок YK3608 является практичным решением для производства элементов зубчатых передач.
|
Скорость быстрого перемещения по осям X/Z (мм/мин)
|
6000 |
|
Модель системы ЧПУ
|
Fanuc 0i-MF/H |
|
Ход по осям X/Y/Z (мм)
|
65/60/150 |
|
Мощность двигателя шпинделя (кВт)
|
1,4 |
|
Максимальный диаметр инструмента (мм)
|
8, 10, 13, 16, 22 |
|
Количество управляемых осей (шт.)
|
5 (X, Y, Z, B, C) |
|
Общая мощность (кВт)
|
10 |
|
Давление сжатого воздуха (МПа)
|
0,5-0,7 |
|
Максимальный обрабатываемый модуль (мм)
|
2 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Крутящий момент шпинделя (Нм)
|
31.5 |
|
Угол поворота держателя инструмента
|
±40° |
|
Тип привода осей X/Y/Z
|
Серводвигатель |
|
Осевой ход инструмента (мм)
|
60 |
|
Частота вращения инструмента (об/мин)
|
2000 |
|
Максимальная частота вращения заготовки (об/мин)
|
500 |
|
Крутящий момент привода по оси Z (Нм)
|
7 |
|
Крутящий момент привода по осям X/Y (Нм)
|
3.5 |
|
Крутящий момент инструментального шпинделя (Нм)
|
10.5 |
|
Максимальная мощность привода по оси Z (кВт)
|
1.2 |
|
Максимальная мощность привода по осям X/Y (кВт)
|
0.75 |
|
Расход воздуха (л/мин)
|
100 |
|
Габаритные размеры (мм)
|
1950 х 1285 х 1980 |
|
Масса станка (кг)
|
2800 |
