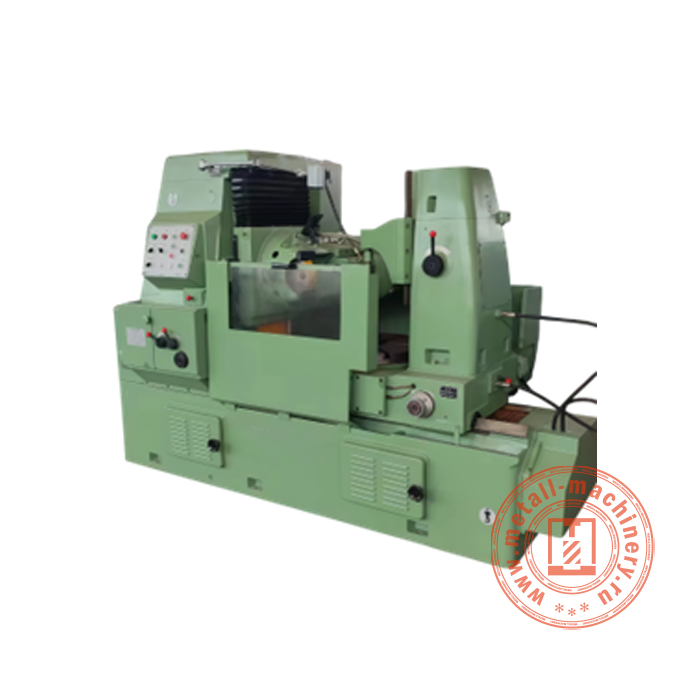

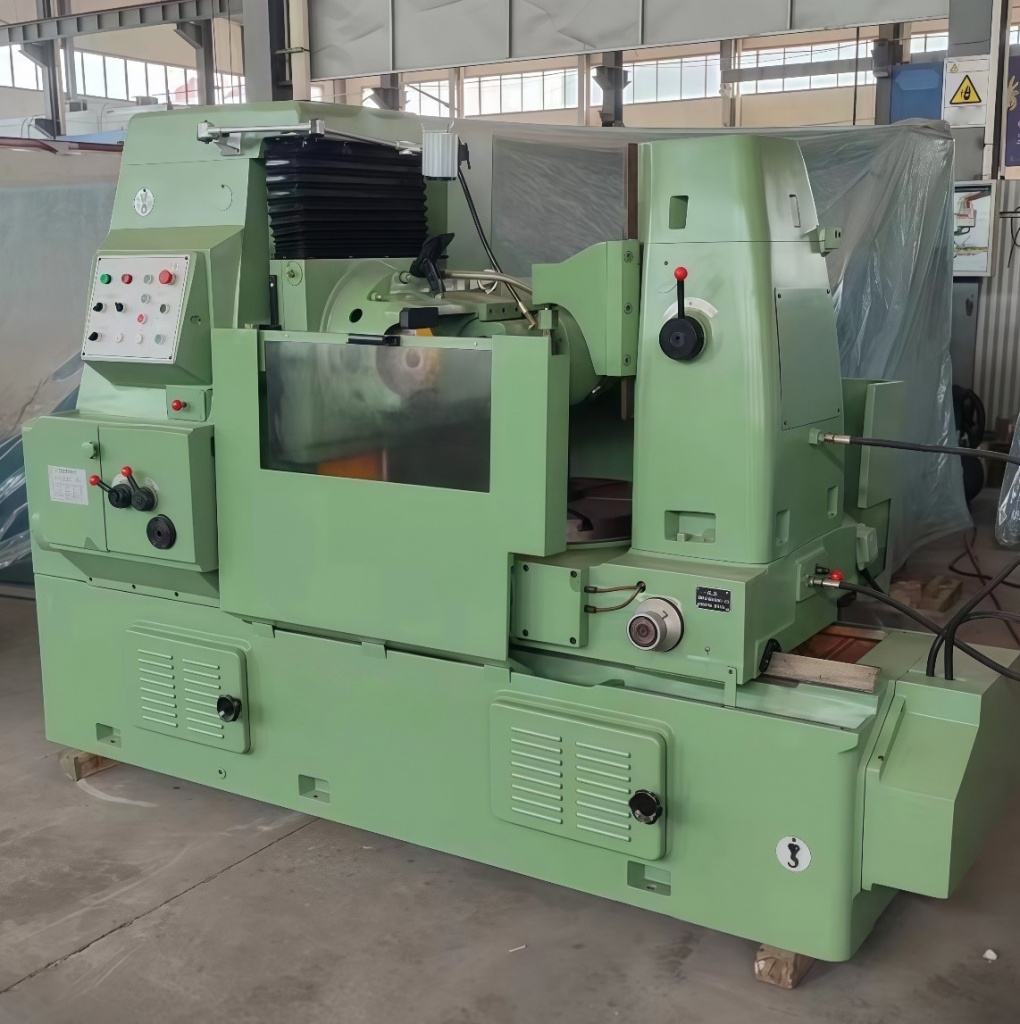

Зубофрезерный станок YM3180H
Зубофрезерный станок YM3180H предназначен для обработки зубчатых колес методом фрезерования. Оборудование применяется при выполнении операций механической обработки, обеспечивая формирование точного зубчатого профиля и стабильное снятие материала. Зубофрезерный станок YM3180H используется в условиях единичного и серийного производства, где требуется высокая точность и повторяемость изготовления деталей.
На предприятиях машиностроения, инструментального производства и металлообрабатывающей промышленности зубофрезерный станок YM3180H применяется для изготовления зубчатых колес, шестерен и элементов редукторов. Зубофрезерный станок YM3180H востребован при обработке деталей, где важна стабильность геометрии зубчатого зацепления и качество поверхности после обработки.
Для подготовки деталей к сборке зубчатых механизмов зубофрезерный станок YM3180H позволяет повысить точность изготовления и снизить объем последующей доработки. Использование оборудования способствует оптимизации технологического процесса, улучшению качества продукции и снижению трудоемкости операций. Зубофрезерный станок YM3180H является практичным решением для производства элементов зубчатых передач.
|
Конус и диаметр отверстия шпинделя (мм)
|
80 |
|
Мощность двигателя (кВт)
|
5.5/1 500 |
|
Мощность двигателя шпинделя (кВт)
|
5,5 |
|
Ширина венца обрабатываемых колес (мм)
|
До 300 |
|
Угол поворота инструментальной головки
|
До 240 |
|
Расстояние от оси инструмента до поверхности рабочего стола (мм)
|
235 – 585 |
|
Расстояние от кронштейна до поверхности рабочего стола (мм)
|
400 – 600 |
|
Конус шпинделя рабочего стола
|
МТ5 |
|
Частота вращения стола (об/мин)
|
40 – 200 (8 передач) |
|
Мощность двигателя рабочего стола (кВт)
|
1.1/910 |
|
Мощность двигателя гидронасоса (кВт)
|
0.55/1 500 |
|
Диаметр поворотного стола (мм)
|
800 |
|
Максимальный обрабатываемый модуль (мм)
|
До 10 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Система смазки
|
Автоматическая |
|
Скорость хода суппорта (мм/мин)
|
540 |
|
Вертикальный ход суппорта (мм)
|
До 350 |
|
Минимальное число зубьев (шт.)
|
8 |
|
Диаметр обработки без задней стойки (мм)
|
До 1000 |
|
Диаметр обработки с задней стойкой (мм)
|
До 800 |
|
Диаметр инструментальных оправок (мм)
|
22, 27, 32 ,40 |
|
Размеры инструмента (мм)
|
180 х 180 |
|
Угол нарезаемых зубьев
|
До 60° |
|
Осевой ход инструмента (мм)
|
До 50 |
|
Скорость осевой подачи (мм/об)
|
0,4-4 (12 передач) |
|
Гидравлический быстрый ход стола (мм)
|
До 50 |
|
Скорость быстрого хода стола (мм/мин)
|
500 |
|
Частота вращения двигателя осевого перемещения (об/мин)
|
1500 |
|
Мощность ускоренного хода (кВт)
|
1.1 |
|
Габаритные размеры (мм)
|
2752 х 1490 х 1870 |
|
Масса станка (кг)
|
5500 |
