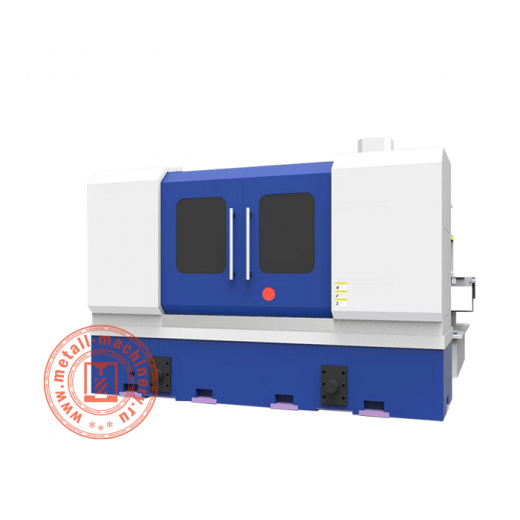

Зубошлифовальный станок YK7326
Зубошлифовальный станок YK7326 — оборудование с ЧПУ для чистовой обработки эвольвентных цилиндрических зубчатых колёс методом профильного шлифования. Станок предназначен для точной обработки зубьев шестерён малого и среднего модуля.
Назначение и материалы
- Стальные зубчатые колёса — финишное шлифование профиля зубьев.
- Прямозубые и косозубые шестерни — обработка рабочих поверхностей зубчатого венца.
- Детали редукторов и механических передач — производство для машиностроения, станкостроения и транспортной промышленности.
Устройство и принцип работы

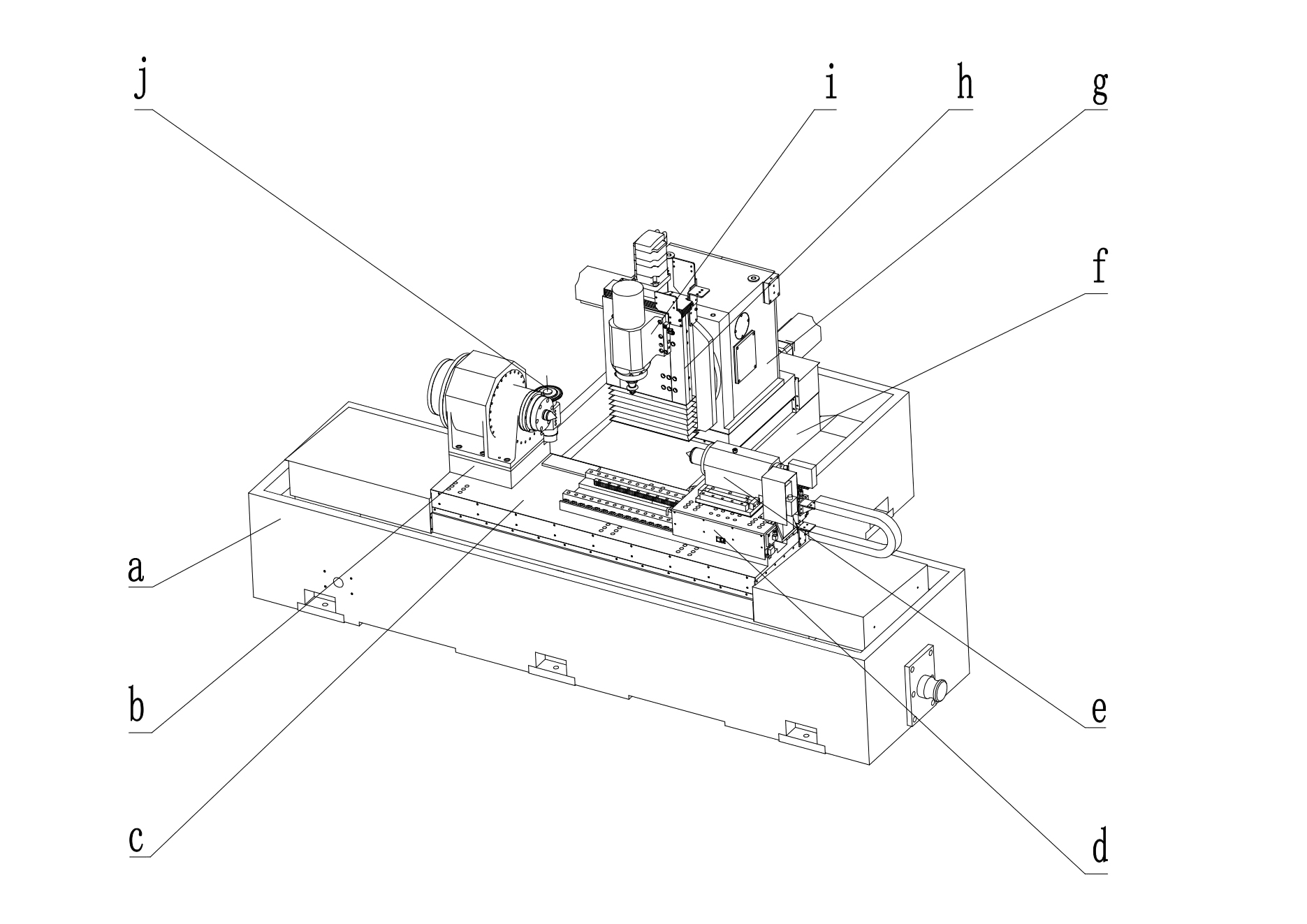

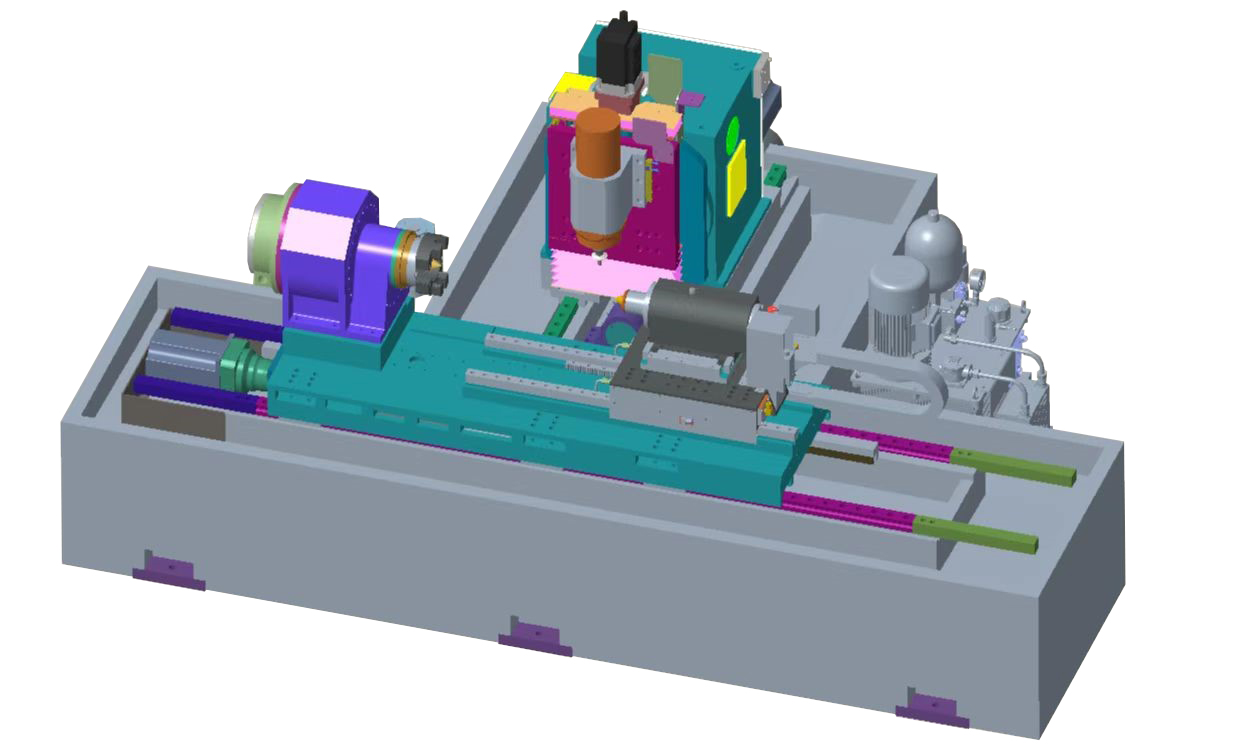

Станок имеет горизонтальную Т-образную компоновку. Конструкция включает станину из минерального композита, шпиндель заготовки, заднюю бабку, шлифовальную головку и устройство правки круга. Заготовку закрепляют в рабочей зоне, после чего абразивный круг подводится к межзубной впадине. ЧПУ координирует радиальную, тангенциальную и осевую подачи. Прямые приводы шпинделей и система обратной связи обеспечивают контроль перемещений. Предусмотрены автоматическая центровка инструмента, правка круга и компенсация погрешностей профиля зуба.
Требования к эксплуатации
Параметры заготовки должны соответствовать рабочему диапазону станка. Необходимы устойчивое основание, очищенный сжатый воздух, охлаждающая жидкость и стабильные температурные условия.
Преимущества
- Автоматические циклы шлифования и правки круга.
- Программная коррекция профиля и направления зуба.
- Контроль положения рабочих осей с обратной связью.
- Фильтрация СОЖ и удаление масляного тумана.
|
Шероховатость обработанной поверхности (мкм)
|
Ra ≤ 0,8 |
|
Точность заготовки зубчатого колеса
|
Соответствует стандарту точности для эвольвентных цилиндрических зубчатых колес GB/T10095.1-2008, степень точности |
|
Требуемая точность обработки
|
GB/T10095.1-2008, степень точности 5 |
|
Обрабатываемый наружный диаметр (мм)
|
10-260 |
|
Диапазон угла наклона зуба обрабатываемого колеса (ось А) (°)
|
±45 |
|
Ширина зуба обрабатываемого колеса (прямозубое)
|
450 |
|
Вес обрабатываемого колеса (кг)
|
50 (включая оснастку) |
|
Расстояние от торца шпинделя до центра задней бабки (мм)
|
150-650 |
|
Расстояние от центра шлифовального круга до линии центров (ось X) (мм)
|
20-340 |
|
Суммарное тангенциальное перемещение шлифовального круга (ось Y) (мм)
|
140 |
|
Ход оси подачи заготовки (ось Z) (мм)
|
650 |
|
Мощность шпинделя шлифовального круга (кВт)
|
19 |
|
Окружная скорость шлифовального круга (м/с)
|
50 |
|
Частота вращения шпинделя заготовки (об/мин)
|
30 |
|
Диаметр шлифовального круга (мм)
|
50, 100, 200 |
|
Напряжение питания (В)
|
380±10% |
|
Частота сети (Гц)
|
50±2% |
|
Модуль обрабатываемого колеса (мм)
|
0,5-6 |
|
Угол профиля зуба обрабатываемого колеса (°)
|
10-40 |
