Мобильные фрезерные станки по металлу предназначены для обработки деталей из черного и цветного металла и твердых пластмасс. Небольшой вес позволяет установить их в квартире, гараже или небольшой мастерской, а низкая мощность электрического двигателя дает возможность станкам подсоединиться к бытовой электрической сети. Станки обладают высокой производительностью и точностью обработки поверхности деталей.
Конструкция
Мобильные фрезерные станки состоят из следующих узлов:
- Основа станка – станина из тяжелого виброизолирующего чугуна. Массивная рама обеспечивает надежность конструкции.
- Стол служит для крепления обрабатываемых деталей.
- Двигатель обеспечивает вращение шпиндельной головки.
- Коробка скоростей служит для изменения скорости и направления вращения шпинделя. Изменяя скорость можно обрабатывать материалы разной твердости и вязкости.
- Шпиндель или зажимной патрон для крепления резцов, фрез или шарошек.
- Механизмы продольного, поперечного или вертикального перемещения закрепленной детали.
- Светильник для освещения места обработки детали.
- Блок ЧПУ управляющий механизмами и двигателями станка. Работая по заложенной в блок программе станок может с высокой точностью делать одинаковые детали.
Принцип работы мобильного фрезерного станка

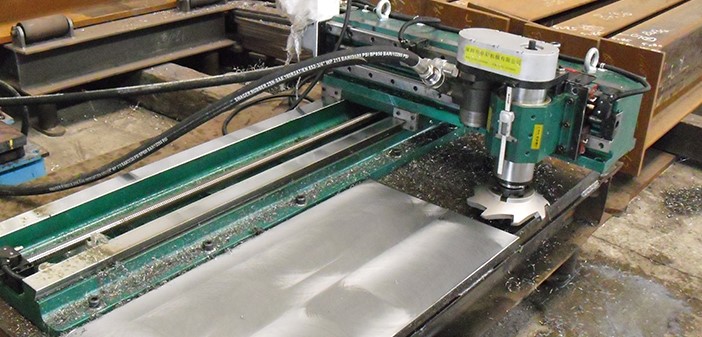

Принцип работы мобильного фрезерного станка достаточно прост. Заготовка из черного или цветного металла, или твердого пластика крепится на рабочем столе, или зажимается в патрон. С помощью механизмов привода вращающаяся фреза подводится к заготовке, обрабатывая ее поверхность. Перемещая фрезу в заготовке вырезаются пазы, снимаются фаски и т.п. Устанавливая в патрон различный режущий инструмент на мобильном фрезерном станке можно нарезать резьбу, сверлить отверстия и т.п.
Применение станков
Несмотря на небольшие размеры мобильных фрезерных станков на них можно закреплять и обрабатывать крупные детали. Фрезерование широко применяется в ювелирной, мебельной и рекламной промышленности, в интерьере и декорировании, для изготовления пластиковых окон и дверей, сувенирной продукции, медицинского оборудования. Обработанные на фрезерном станке детали используются для изготовления механизмов и предметов быта.
Операции выполняемые на мобильном фрезерном станке
Выполняемые на мобильном фрезерном станке операции зависят от устройства станка и установленных на нем резцов, сверл и фрез. При наличии необходимой оснастки на станке можно делать следующее:
- Фрезеровать фасонные и комбинированные плоскости.
- Обрабатывать криволинейные поверхности или сложные профили.
- Снимать фаски с ребер деталей.
- Нарезать внутреннюю и наружную резьбу.
- Сверлить сквозные и потайные отверстия. Раззенковывать края отверстий.
- Нарезать пазы всех видов – прямоугольные, Т-образные, в виде ласточкиного хвоста или шпоночных канавок.
Преимущества и недостатки станков
Как и любой сложной техники у мобильных фрезерных станков есть свои преимущества и недостатки.
К преимуществам станков относится:
- Возможность изготовления одинаковых деталей. Благодаря блоку ЧПУ мобильные фрезерные станки могут производить одинаковые детали.
- Высокая точность работы. Современные станки обрабатывают детали с точностью до нескольких сотых долей миллиметра.
- Небольшой вес станков позволяет их установить в доме, гараже, подсобном помещении или небольшой мастерской.
- Для работы мобильных фрезерных станков требуется небольшая мощность электрической сети.
К недостаткам станков относится:
- Высокая стоимость станков.
Обзор мобильных фрезерных станков
Промышленность выпускает много моделей мобильных фрезерных станков. Оптимальными по соотношению стоимости и выполняемых функций считаются следующие модели.
WMP290V-F
Мобильный фрезерный станок WMP290V-F может обрабатывать детали из черного и цветного металла, а так же твердых пластмасс. Благодаря небольшому весу (230 кг) его можно использовать в домашней или гаражной мастерской, в автосервисе или на мелкосерийном производстве. Кроме фрезерной обработки поверхностей станок может осуществлять токарную обработку деталей. Максимальный диаметр обрабатываемой детали равен 280 мм. Расстояние между зажимным трехкулачковым патроном и задней бабкой составляет 700 мм. Шпиндель может раскручивать заготовку со скоростью от 50 до 2000 оборотов в минуту. В фрезерно-сверлильную головку можно устанавливать сверла и торцевые фрезы. В стандартную комплектацию станка входит приспособление для нарезания метрической и дюймовой резьбы. Устройство станка позволяет нарезать на деталях левую и правую резьбу. Мощность главного двигателя составляет 1100 Вт, дополнительного – 750 Вт. Габаритные размеры станка составляют 1400*780*1070 мм.
WLM500
Мобильный фрезерный станок WLM500 заменяет собой небольшую металлообрабатывающую мастерскую. Из-за особенностей конструкции WLM500 заменяет собой фрезерный, токарный и сверлильный станки. На нем можно фрезеровать детали, протачивать, нарезать резьбу, делать отверстия и многое другое. Двигатель станка имеет небольшую мощность (0,37кВт), станок можно использовать в домашней или гаражной мастерской. В токарном патроне станка можно протачивать заготовки диаметром до 300 мм и длиной до 500 мм. Для работы с разными типами материалов скорость вращения шпинделя регулируется от 160 до 1600 оборотов в минуту. Габаритные размеры станка составляют 1170*580*980 мм, вес 220 кг.
WLM500
Основа мобильного фрезерного станка WLM500 – рабочий стол с подвешенным над ним шпиндельным узлом. Дополнительно станок можно использовать как сверлильный, а так же обрабатывать детали в трехкулачковом токарном патроне. Части станка собраны на раме из виброизолирующего чугуна, обеспечивающего надежное крепление всех элементов конструкции. Коробка передач обеспечивает вращение шпиндельной головки и токарного патрона по часовой стрелке, и против часовой стрелки. Эта функция позволяет нарезать левую и правую резьбу. Станок оснащен четырехсторонним резцедержателем, ускоряющим смену инструмента в процессе работы. Для облегчения уборки места работы под станком установлен поддон для сбора стружки. Диаметр детали для токарной обработки может составлять 250 мм, длина – 700 мм. Скорость шпинделя изменяется электронным регулятором и составляет от 400 до 1600 оборотов в минуту. Мощность двигателя станка составляет 0,55 кВт, его можно подключать к домашней электрической сети. Размены станка составляют 1510*670*920 мм, вес 245 кг.
