Сверлильно-фрезерные станки относятся к отдельному классу промышленного оборудования. Подобное оборудование широко используется на машиностроительных предприятиях с механическим производством, а также в бытовых условиях и для работы в небольших мастерских. Такое широкое применение стало возможным благодаря удачному сочетанию в одном станке возможности сверления и фрезерования. Благодаря этому с помощью одного станка можно делать обработку пазов, изготавливать фасонные детали, выполнять сверление под любым углом, а также производить зенкерование и сверление. Кроме того, универсальный станок может обрабатывать поверхности под любым углом. Благодаря универсальной конструкции значительно сокращается время на перестановку детали и замена режущего элемента. Что в свою очередь способствует экономии производственной площади.
Устройство сверлильно-фрезерного станка
Сверлильно-фрезерные станки различных производителей имеют общее устройство. Однако отличаются некоторыми технологическими особенностями. Так, например, некоторые производители выпускают станки оснащенные системой ЧПУ. Такое оборудование считается наиболее высокотехнологичным и пользуется большой популярностью благодаря высокой точности и максимальной производительности.
Вне зависимости от модификации каждый фрезерно-сверлильный станок имеет отличительную особенность – шпиндель, закрепленный на подвижном суппорте. Также обязательными элементами любого станка являются рабочий стол, который обеспечивает надежное крепление детали и станина, где размещены остальные элементы оборудования.
Основные узлы оборудования:
- станина;
- колонна;
- суппорт;
- электродвигатель;
- коробка передач;
- блок управления;
- шпиндельный узел;
- рабочий стол.

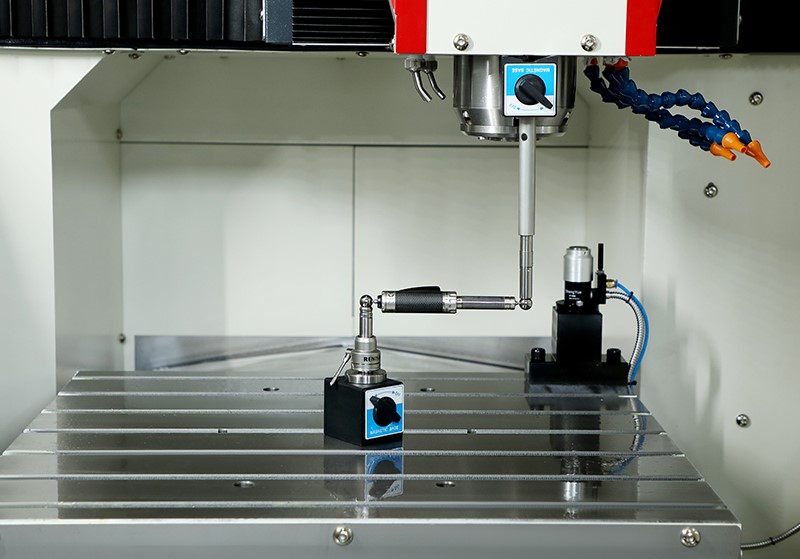

Рабочий стол – это литая массивная металлическая конструкция, которая необходима для надежного крепления заготовки вовремя обработки. Некоторые сверлильно-фрезерные станки оснащаются столом с магнитной подошвой.

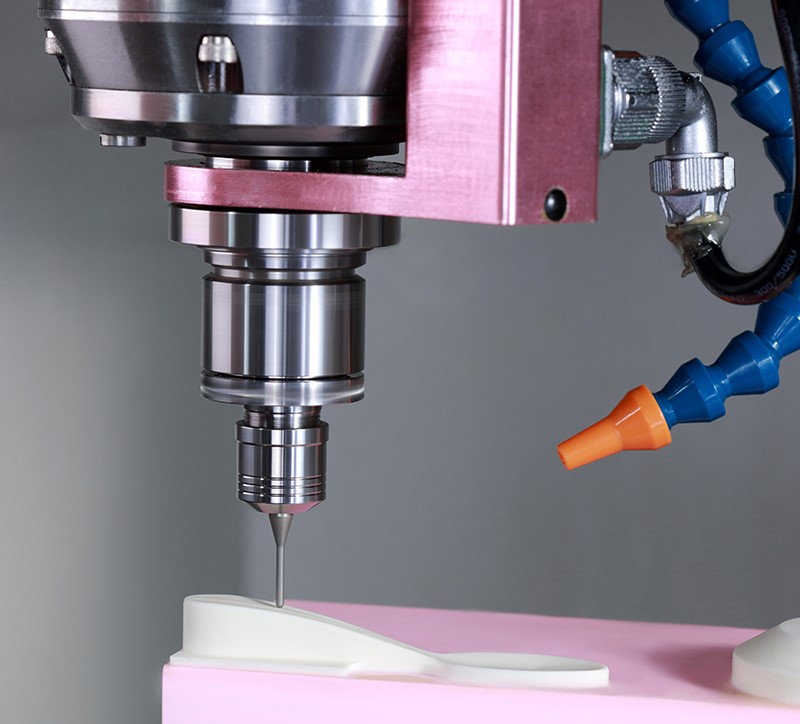

За счет высокой скорости вращения шпинделя с инструментом обеспечивается высокая функциональность станка. Благодаря этому оборудование выполняет любые виды сверлильных и фрезерных работ высокого качества.
Установка ЧПУ позволяет значительно упростить процесс управления станком. При этом повышается качество готовых деталей. Станки, оборудованные ЧПУ, производят обработку детали в трех плоскостях. Это дает возможность изготавливать детали согласно чертежу, получая сложные конфигурации.
Небольшая доработка станка подвижными каретками, пазами и зажимами дает возможность обрабатывать шипы и пазы сложной конфигурации. Станки такого класса используются для обработки и шлифовки кромок деталей различной формы.
Как видно из названия, в конструкции оборудования объединены функции станков двух типов – фрезерование и сверление. Однако потенциал использования универсального станка значительно выше, а функционал намного разнообразнее.
Широкий функционал позволяет использовать фрезерно-сверлильные станки не только на промышленных предприятия, но и в небольших и домашних мастерских, а также станция технического обслуживания и учебных заведениях. Оборудование имеет небольшие габариты и вес, благодаря чему его можно установить в небольшом гараже и даже в доме.
Разновидности станков
В модельном ряду сверлильно-фрезерных станков большой ассортимент выбора. При помощи разных моделей станков можно производить различные типы операций для обработки заготовок.
В зависимости от выполнения необходимых работ, а также от компоновки различают несколько типов сверлильно-фрезерных станков:
- По видам работ. При помощи таких станков выполнять стандартные, а также гравировку и изготовления деталей по копиру. Для последней операции необходимо установить дополнительный узел.

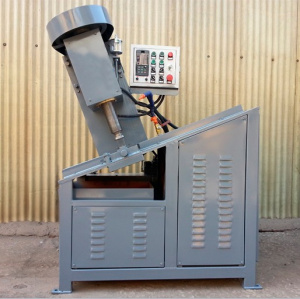

- По расположению шпиндельной головки. Стандартно данный узел располагается вертикально относительно рабочего стола. В некоторых моделях монтажный патрон расположен горизонтально относительно рабочей поверхности. Основное назначение такого типа оборудование – это фрезерование, а сверление является второстепенной функцией.
- По возможность поворота шпиндельной головки. Данная характеристика позволяет сверлить и фрезеровать на заготовках сложной конфигурации.
- По наличию ЧПУ. Модификации станков, оснащенные ЧПУ, обладают высокой точностью обработки деталей, а также значительно сокращает время обработки.
Также сверлильно-фрезерные станки классифицируются по степени автоматизации. Различают такие типы:
- ручное управление - процесс обработки происходит автоматически. При этом пуск и остановка оборудования, снятие и закрепление инструмента, а также установка заготовка или детали выполняется оператором;
- полуавтоматическое управление – оборудование работает по заданному циклу. Оператор при этом осуществляет только первичную наладку, устанавливает заготовки и проверяет качество продукции;
- автоматическое управление – оборудование работает полностью в автоматическом режиме. Рабочий только производить контроль качество готовой продукции, а также несложная отладка станка.
Операции, выполняемые на станке
Основное назначение сверлильно-фрезерного оборудование это обработка заготовок выполненных из металла. Такие станки рассчитаны на выполнение большого объема работ.
Сверлильно-фрезерные станки дают возможность работать с заготовками со сложными поверхностями. При этом заготовка может иметь как правильную форму, так и неправильную.
Кроме этого, при помощи устройств данной категории выполняют калибровку с большой точностью. Также создают в будущей детали канавки с гладкой внутренней поверхностью. Станки дают возможность делать в заготовках отверстия, гребни и пазы.
Станки с ЧПУ в случае металлических изделий делают качественную обработку шпунтов и шлицов.
Применение станка
Область применения сверлильно-фрезерного оборудования, как с числовым программным управлением, так и без такого модуля безгранична. В зависимости от набора функций и возможности определяется промышленное или бытовое назначение.
Промышленные станки имеют большие размеры, способны выполнять большое количество функций. Кроме того, подобное оборудование имеет сложное программное обеспечение, и обрабатывают детали с высокой точностью. Такие станки позволяют производить детали и элементы в большом количестве. Отличительная черта агрегатов - это возможность обрабатывать крупногабаритные детали.
Бытовые агрегаты предназначены для использования в небольших мастерских, а также небольшого производства для продажи или в качестве хобби. От профессиональных они отличаются малыми габаритами, простым и понятным управлением, при этом имеют ограниченную функциональность и производительность. Однако основные принципы сохраняются, что позволяет на бытовом уровне выполнять качественные, профессиональные детали.
Сверлильно-фрезерные станки применяются для обработки металлических и каменных заготовок и деталей. Сверлильно-фрезерные станки позволяют производить трехмерные картины, художественные резные детали и ограды и перегородки. Фрезерные станки такого типа позволяют шлифовать и горизонтально фрезеровать заготовки и панели. Такая способность значительно сокращает время и финансовые затраты на дополнительную обработку конечной продукции. Станки имеют возможность предварительно изготовить трехмерную модель, после чего запуском программного обеспечения задается режим работы в реальных размерах.
Современное оборудование, оснащенное программным обеспечением, дает возможность выполнять сложные фрезерные и сверлильные работы с высокой точностью без участия оператора. Наличие ЧПУ позволяет увеличить производительность и сократить время производства. Поэтому такой тип оборудования чаще устанавливается на промышленных предприятиях.
Итак, перечислим основные сферы применения фрезерных станков:
- изготовление деталей металлических элементов в промышленном и бытовом объеме;
- сверление и фрезерование мелких и крупных панелей и деталей;
- нанесение трехмерных и барельефных рисунков внутри панелей;
- использование при рекламных работах, изготовление букв, цифр, декоративных изображений;
- изготовление различного рода элементов интерьера и экстерьера, в том числе декоративные перила, балясины;
- изготовление сувениров, декоративной посуды.
Это далеко не полный список того что можно делать на сверлильно-фрезерном станке. Большинство потенциальных пользователей полагают, что станки предназначены для промышленной обработки металлических деталей, однако это не совсем так. Промышленное использование подобного оборудования - далеко не единственная отрасль.
Как выбрать сверлильно-фрезерный станок?
Перед тем как купить токарное устройство необходимо определить перечень необходимых операций. Среди них может быть сверление, формирование канавок, фрезерование и рассверливание отверстий. Далее определяются оптимальные технические характеристики, а также конструктивные особенности.
Важно определить несколько главных параметров, которыми следует руководствоваться при выборе конкретной модели сверлильно-фрезерного станка. Прежде всего, нужно определить габариты токарного устройства и размеры рабочего стола, на котором крепятся и обрабатываются заготовки. Функционал станка определяют максимальный диаметр сверления и фрезерования.
В случае если станок будет использовать не часто, то необязательно выбирать дорогое брендовое оборудование. Большинство бюджетных моделей сверлильно-фрезерного оборудования обладают большим количеством необходимых функций. При этом такие модели не требуют больших вложений при покупке, а также экономичны в плане содержания и обслуживания. Стоит помнить, что высоким уровень производительности и функциональности обладают только оборудование промышленного класса. При этом отмечается высокий уровень потребления электроэнергии.
Также важно обращать внимание на комплектацию и конструктивные особенности, поскольку от этого зависит, сможет ли станок выполнять необходимые операции. Современное оборудование часто уже укомплектованы необходимыми узлами и приспособлениями, которые делают оборудование сверлильно-фрезерной группы действительно многофункциональным.
Очень часто производители ограничивают возможности оборудования, не устанавливая необходимые технические устройства. При этом перед покупкой следует убедиться возможно ли докупить необходимы узлы у того же производителя. Использование неоригинальных деталей, узлов или устройств может привести к нарушению работы всего станка, а также к возникновению аварийных ситуаций.
