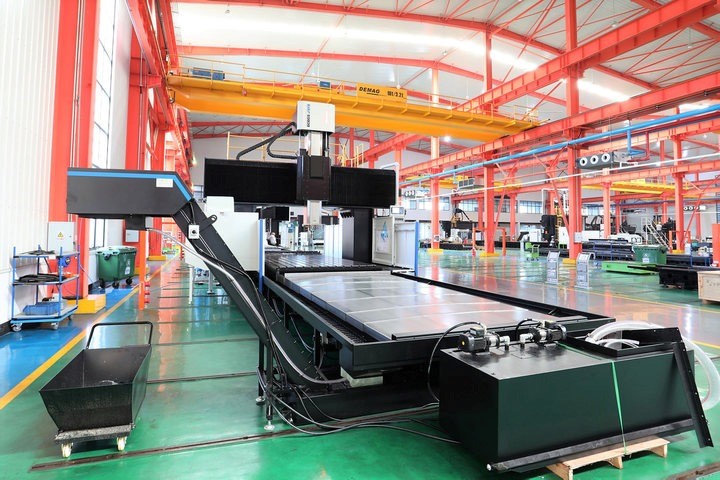

Фото оборудования

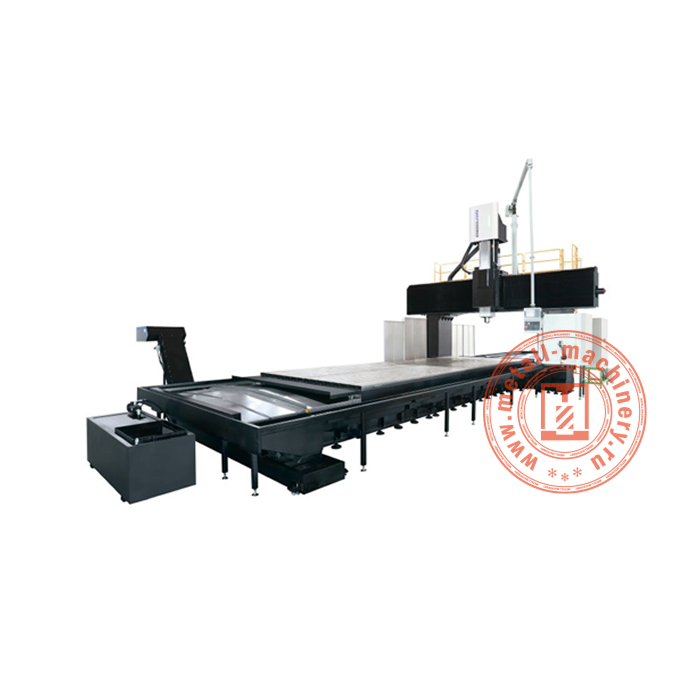

Портативный фрезерный обрабатывающий центр GMF10034R
Портативный фрезерный обрабатывающий центр GMF10034R
Отправить заявку
Задать вопрос
- Гарантия 1 год
- Доставка по всей территории РФ и ТС
- Официальный дилер завода
Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
| Отверстие шпинделя (мм) | BT50, 100 |
| Скорость вращения шпинделя (об/мин) | 10 – 5 000 |
| Размер рабочего стола (мм) | 10 000 х 2 500 |
| Система ЧПУ | Fanuc 0i-MF (1) |
| Длина инструмента (мм) | 300 |
| Вес инструмента (кг) | 15 |
| Ход по оси X (мм) | 10 200 |
| Ход по оси Y (мм) | 3 900 |
| Ход по оси Z (мм) | 1 000 |
| Электропитание (В/Гц) | 380 / 50 |
| Допустимая нагрузка на рабочий стол (кг) | 40 000 |
| Система удаления стружки | Автоматический конвейер |
| Точность повторного позиционирования по оси X (мм) | 0.012 |
| Точность повторного позиционирования по оси Y (мм) | 0.012 |
| Точность повторного позиционирования по оси Z (мм) | 0.010 |
| Шаг ШВП по оси Z (мм) | HIWIN / PMI 5030 |
| Серводвигатель оси X/Y/Z (кВт) | Fanuc aiF40, 9, Fanuc aiF30, 7, Fanuc aiF40B, 6 |
| Магазин инструментов | 24T |
| Расстояние от торца шпинделя до рабочего стола (мм) | 160 – 1 160 |
| Скорость подачи при резке по оси X (мм/мин) | 7 000 |
| Скорость подачи при резке по оси Y (мм/мин) | 7 000 |
| Скорость подачи при резке по оси X (мм/мин) | 7 000 |
| Скорость быстрого хода по оси X / Y / Z (мм/мин) | 10 000 / 12 000 / 10 000 |
| ШВП по оси X (мм) | HIWIN / PMI 10030 |
| Точность позиционирования по оси X/Y (мм) | 0.060, 0.025 |
| Точность позиционирования по оси Z (мм) | 0.016 |
| T-образные пазы рабочего стола (мм) | 11 – 28 х 200, 2 – 28 х 180 |
| Система смазки направляющих и ШВП | Автоматическая централизованная |
| Направляющие по оси X, Y, Z | 3 роликовые направляющие HIWIN 55 мм, 2 роликовые направляющие HIWIN 55 мм, Направляющая скольжения |
| ШВП по оси Y | HIWIN / PMI 8030 |
| Серводвигатель шпинделя | Fanuc aiI22, 22 (26) кВт, 140 (223) Нм |
| Система обдува шпинделя | Автоматическая |
| Способ охлаждения электрошкафа | Кондиционер |
| Производитель основных электрокомпонентов | Schneider |
| Габаритные размеры (мм) | 24 000 х 7 100 х 6 300 |
| Вес (кг) | 87 000 |
