Токарные станки широко используются не только в частных целях, но и на крупномасштабных производствах с большим объемом выпускаемой продукции. Они позволяют изготавливать металлические детали с высокой точностью и надежностью. Обладают высокими эксплуатационными характеристиками, редко выходят из строя, имеют свободный доступ к каждому узлу.
Принцип работы токарного станка
Принцип работы промышленных станков по металлу заключается в следующем:
-
на заднюю бабку монтируется инструмент для работы с металлической заготовкой;
-
на рельсах станины движется бабка по всей длине болванки;
-
суппорт перемещает разящий инструмент вдоль будущего изделия;
-
после окончания работы оборудование автоматически останавливается (или в ручном режиме).
Благодаря токарным станкам можно получить любые виды изделий, даже самой сложной формы. Они позволяют выполнить нарезку резьбы, обработку торцов, шлифовку и многое другое. Чаще изготавливают фасонные, цилиндрические и конические формы. Длина готового изделия может превышать 6 метров.
Виды токарных станков
Сегодня заводы предлагают огромный выбор моделей промышленных токарных станков по металлу, которые отличаются характеристиками, функциональностью, наличием дополнительных механизмов, упрощающих и ускоряющих работу предприятия.
Выбрать подходящий станков бывает крайне трудно, что замедляет процесс покупки. Разберем основные виды токарных станков и их назначение.
Автоматические и полуавтоматические
Автоматические станки имеют программное управление и могут управляться дистанционно. Оператору достаточно ввести необходимые параметры и запустить работу агрегата. Однако такое оборудование все-таки требует контроля, так как обработке поддаются крупногабаритные металлические заготовки с большим весом. Даже если станок имеет предохранитель и систему аварийного отключения, присутствие оператора считается обязательным по технике безопасности.
Полуавтоматические станки также имеют программное управление, однако некоторые функции оператор и мастер выполняют самостоятельно. Конечно, такие агрегаты имеют меньшую скорость работы, однако на качество готовых изделий это не влияет. Они такие же мощные, могут изготавливать крупногабаритные детали.

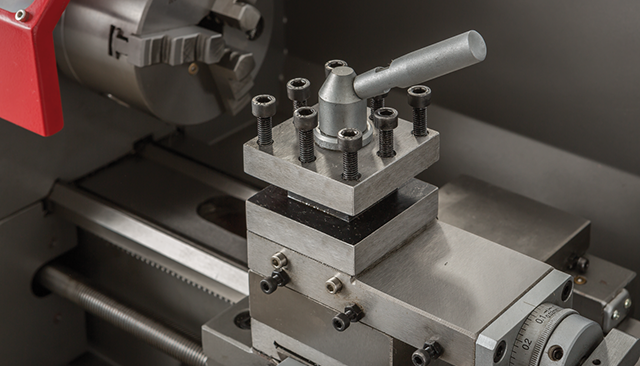

Токарно-винторезный станок
Токарно-винторезные станки предназначаются для выполнения таких операций, как сверление, зенкерование, нарезка резьбы, точение, шлифовка, подрезка торцов. Работают с любыми видами металлов (черных и цветных), даже повышенной твердости. Также могут обрабатывать и другие материалы, например, древесину.
Обладают крупными размерами, имеют большой вес (до 400 тонн). В основном используются на производствах и предназначаются для выпуска малых и средних партий готовых изделий. Максимальное количество оборотов составляет 2000 в минуту. Как правило, имеют 24 скорости, 12 из которых переключаются автоматически, остальные 12 – с использованием шестеренок. Выделяется максимальная длина обрабатываемой заготовки – 12 метров.
Токарно-карусельные
Токарно-карусельный станок предназначаются специально для изготовления готовых деталей, которые имеют крупные размеры и большой вес. Позволяют выполнять такие функции, как сверление, точение, зенкерование, изготовление канавок, развертывание и многое другое. Расширить круг операций можно с помощью установки дополнительных механизмов, которые выполняют фрезерование, обработку с упорами, долбление.
Карусельные станки обладают высоким качеством сборки и изготовляемых материалов. При производстве количество брака минимизировано практически до нуля. Многие модели имеют встроенное программное управление, что делает работу на оборудовании еще более легкой и быстрой. Также отличается высокий коэффициент полезного действия, мощность, длительный срок эксплуатации.

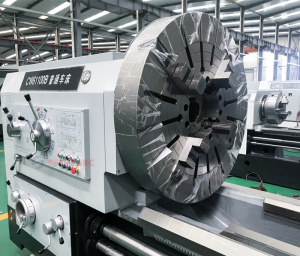

Лобовой (лоботокарный) станок
Лобовые (они же лоботокарные) станки широко используются для изготовления металлических деталей из черных и цветных металлов. Обрабатывают заготовки с крупным диаметром, но и с небольшой длиной. Выполняют такие операции, как обтачка поверхностей, изготовление канавок, растачивание и так далее.
Во время работы станка, металлическая заготовка надежно фиксируется в планшайбе в специальных кулачках. В некоторых случаях болванка дополнительно удерживается задней бабкой.
Такие станки обладают высоким показателем мощности. Имеют средние размеры, но, при этом, большой вес. Количество скоростей может доходить до 24, половина из которых автоматические. Некоторые модели снабжены ЧПУ, что позволяет выполнять работу с максимальной скоростью и без участия мастера.

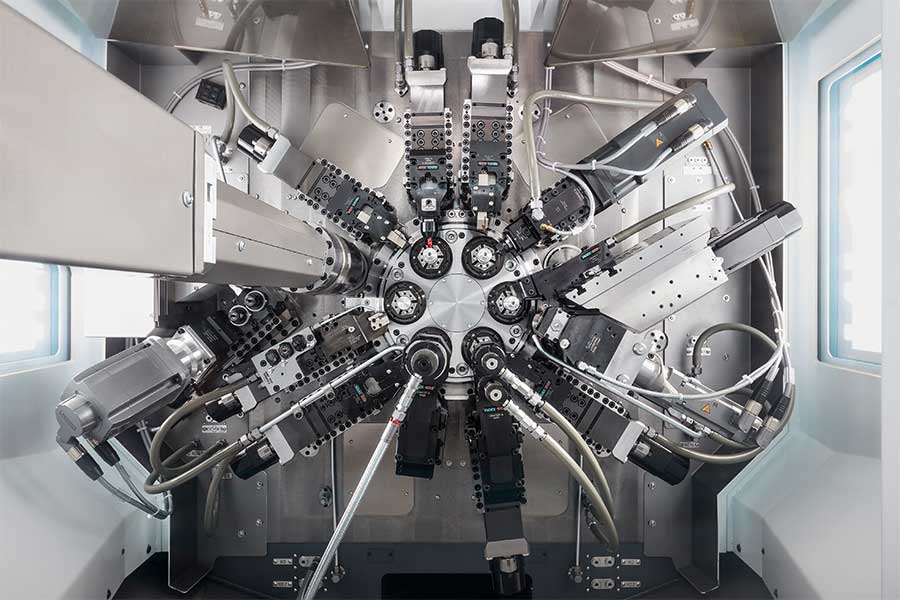

Токарно-револьверный станок
Товарно-револьверные станки отличаются от остальных наличием специальной поворотной головки с несколькими позициями. Она может одновременно удерживать большое количество инструментов, что делает рабочий процесс быстрым и качественным. На револьверной головке устанавливаются инструменты в той последовательности, которая необходима для получения определенного вида изделия. Станки выпускаются, как с ручным управлением, так и с наличием программного управления.
Как правило, на токарно-револьверных станках изготавливают изделия из прутков, отливок и других болванок. Также агрегат может работать с уже заранее обработанными изделиями на другом производственном оборудовании, что делает его универсальным в эксплуатации.

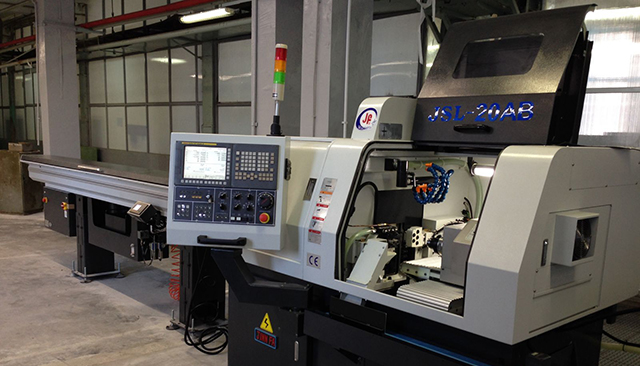

Автомат продольного точения
Автомат продольного точения представляет собой промышленное оборудование, которое используют для крупного производства небольших деталей из черного и цветного металла. Как правило, максимальный диаметр готовых изделий составляет 60 мм, длина – 300 мм. Обычно это различные втулки, оси, валы, проволока, цилиндры и многое другое.
Такие станки также могут выполнять и другие функции. К ним относят нарезка резьбы, сверление, гравирование, фрезеровка и так далее. Современные модели автоматов чаще включают в себя от 10 до 12 осей для позиционирования, что позволяет получить готовые изделия практически любой формы и конструкции.

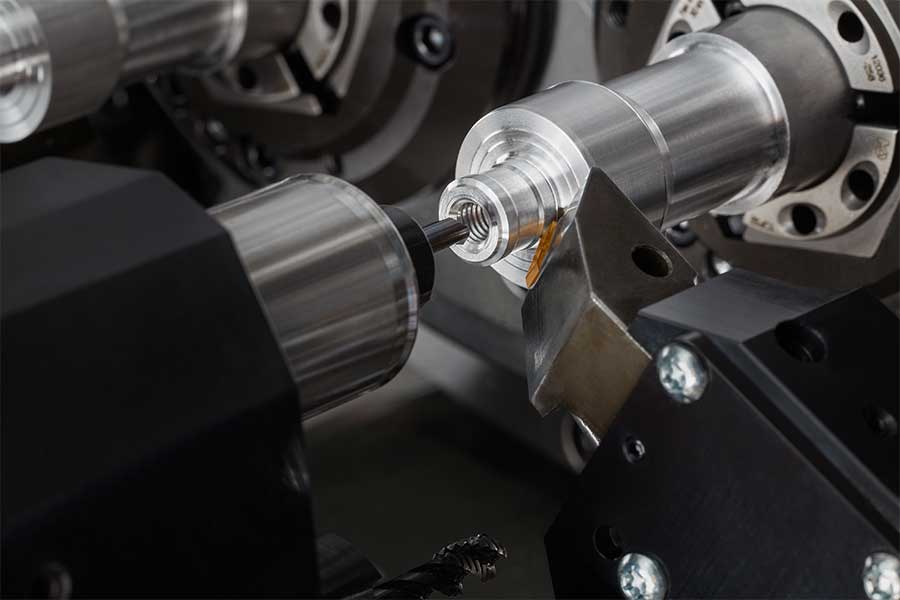

Многошпиндельный токарный автомат
Многошпиндельный токарный автомат активно используют на производствах, где выпускается средние и крупные партии продукции за короткое время. Основные заготовки – это прутки или штучные болванки из металла. Именно поэтому такие станки делят на два основных вида – патронные и прутковые. Также автоматы различают по типу действия – параллельные или поточные.
Параллельные автоматы могут выполнять одновременно несколько операций, которые не мешают друг другу. Это значительно ускоряет рабочий процесс, что увеличивает объемы производства. Поточные агрегаты выполняют те же операции, только в последовательном режиме. Качество изготовляемых деталей одинаковое.
Обратите внимание, что многошпиндельные станки отличаются высоким уровнем мощности, многофункциональностью, долговечностью, стойкостью к образованию коррозий и общему износу механизмов даже при беспрерывной работе.

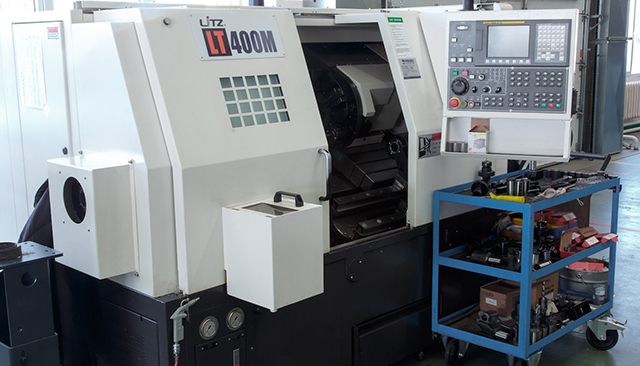

Токарно-фрезерный обрабатывающий центр
Такие центры широко применяются на заводах, крупных производствах. Они способны выполнять целый ряд работ, экономя трудозатраты человека. Токарно-фрезерные установки делят на несколько видов:
-
обычные центры в стандартной комплектации;
-
машины с наличием противошпинделя;
-
агрегаты, имеющие приводной центр;
-
центры с предусмотренной С-осью.
Промышленное оборудование позволяет выполнять множество операций, среди которых сверление, фрезерование, токарная обработка и многое другое. Обратите внимание, что станки с С-осью могут производить более обширный круг готовых изделий – это коленвалы, обработка шестеренок и так далее.
Конечно, токарно-фрезерные центры обладают мощностью, большим весом, средними размерами и высокими эксплуатационными характеристиками.
Токарные станки с ЧПУ
Токарные станки с программным управлением обладают высокой скоростью работы, позволяют освободить сотрудников предприятия от многих операций, изготавливают готовые детали по параметрам с точностью до миллиметра. Они позволяют выпускать большое количество продукции в минимальное время, чем обеспечивают большой оборот товаров. Несмотря на то, что такие станки предназначаются для работы с черными цветными металлами, отлично подойдет и для других материалов.
Станки с ЧПУ могут выполнять ряд операций, среди которых отрезка, обтачивание, расточка, подрезка канавок и торцов. Некоторые агрегаты оснащены фрезеровочным шпинделем, который увеличивает количество функций, добавляя фрезеровку, шлифовку и так далее.
Обратит внимание, что станки с ЧПУ можно использовать не только в самостоятельном режиме, но и в линии конвейерного производства. Все потому, что они обрабатывают не только заготовки «с нуля», но и работают с уже обработанными заранее изделиями.
Многорезцовые и полировальные
Название многорезцовых станков говорит само за себя. Такие агрегаты включают в свою конструкцию несколько суппортов и нескольких резцедержателей. Они позволяют выполнять обработку металлической заготовки одновременно несколькими инструментами, что ускоряет производственный процесс и позволяет выпускать более крупные партии продукции.
Многорезцовые станки активно работают со ступенчатыми валиками, блоками и многими другими элементами. Отличаются высокой точностью и надежностью во время эксплуатации даже в непрерывном режиме. Как правило, такие агрегаты относятся к полуавтоматическим. Имеют средние размеры и средний вес. Крайне редко используются в домашнем, частном производстве.
Классы точности токарных станков
Во время покупки промышленно оборудования, в первую очередь, обращают внимание на класс точности. Ведь именно от этого показателя зависит качество изготовляемых изделий и спрос на них у потребителей.
Среди классов точности отмечаются следующие, которые указаны в требованиях ГОСТа:
-
Н – нормальная точность;
-
П – точность повышенная;
-
В – высокий уровень точности;
-
А – особой высокой точности;
-
С – особо точные.
Как правило, большинство станков выпускаются с классом Н. Это стандартные агрегаты средней ценовой категории, которые имеют небольшую погрешность, но, при этом, изготавливают весьма качественные изделия без больших объемов брака.
Оборудование класса В, А и С приобретаются в тех случаях, когда в производственном цеху имеется автоматическая регулировка микроклимата – влажности, температуры и так далее. Их еще называют прецизионными.
Станки класса Н и П практически не отличаются друг от друга. Единственная разница – это в агрегатах класса П использование более качественных механизмов и лучшей сборки. Кончено, это также влияет на точность обработки металла, пусть и не критически.
Однако при выборе оборудование все-таки стоит разобраться с его назначением и объемом выпускаемой продукции. Чем больше любые показатели, тем дороже будет стоить станок. Поэтому для небольших предприятий с ограниченным оборотом продукции не стоит приобретать слишком качественные станки с высокими техническими и эксплуатационными характеристиками. Это будет нецелесообразно.
Особенности токарной обработки
Токарная обработка металла давно используется в промышленности. Она позволяет получить практически любые формы, даже с самой сложной и трудновыполнимой конструкцией. Так в чем же особенность такой обработки?
В первую очередь – это сам технологический процесс. Обработка металла – крайне сложная и трудозатратная работа. С большинством операций даже группа опытных мастеров не справится. А вот техника выполняет эти процессы в минимальное время, и, к тому же, качественно.
Именно токарная обработка позволяет получить готовые детали точно по заданным параметрам, без брака и отклонений от нормы. Станки изготавливают изделия с аккуратной резьбой, с гладкой, зашлифованной поверхностью. То есть выполнить аналогичную работу в таком качестве человеку практически невозможно.
Кроме этого промышленное оборудование позволяет выполнять несколько операций одновременно, в сотни раз ускоряя рабочий процесс. Для проверки готовой продукции на соответствие габаритам используют специальные инструменты – это микрометры, штангенциркули и другие. Как правило, процент брака минимален даже при изготовлении крупных партий деталей, и не несет убытки предприятию.
К плюсам токарной обработки также стоит отнести безопасность. Заводом-изготовителем промышленного оборудования предусмотрена защита от чрезвычайных ситуаций. Заготовки надежно фиксируются, все технологические процессы проводятся строго под наблюдением, а для возникновения перепадов в сети или других аварий, предусмотрено аварийное отключение.
Мастера и операторы также могут быть спокойны во время работы агрегатов. Травматизм во время обработки металлических заготовок снижен к нулю, если соблюдать технику безопасности и придерживаться всем необходимых требований.
Стоит подвести итоги, что токарные станки - это необходимое оборудование для производства металлических деталей, особенно, крупногабаритных размеров. Заменить технику не сможет человек даже с огромным опытом – такая работа физически невыполнима. Заказывайте станки для токарной обработки только у проверенных производителей! Стоимость установки уточняется индивидуально.
