Фрезерные станки предназначены для обработки металлических заготовок с помощью фрезы. Главный элемент станка это режущий инструмент, при вращении которого осуществляется процесс фрезерования. Заготовка в свою очередь перемещается при помощи поступательных движений, которые называются движением подачи. Широкое распространение подобное оборудование получило в области металлообработки в промышленной сфере.
Конструктивное разнообразие фрезерных станков обусловлено тем, что фрезерованию подлежит детали различной формы, длины и разной сложностью поверхности.
Несмотря на разнообразие, все виды фрезерных станков имеют общие конструктивные элементы.
Возможности фрезерного оборудования расширяется при помощи дополнительных элементов:
- универсальная, вертикальная или долбежная головка;
- универсальный делительный аппарат;
- круглый делительный стол;
- устройство для нарезания гребенок.
Горизонтально-фрезерные
Станок имеет шпиндель, который расположен горизонтально. Такой тип оборудования применяется для обработки небольших заготовок. Конструкция станка позволяет обрабатывать винтовые и фасонные, горизонтальные и вертикальные поверхности, а также углы и пазы. Для обработки детали используются фрезы разного типа – дисковые, цилиндрические, угловые, концевые, торцевые и фасонные.
Отличительная особенность горизонтально-фрезерного станка это возможность перемещать стол параллельно и перпендикулярно оси шпинделя. Все элементы станка смонтированы на станине. Внутри станины установлена шпиндельный узел и коробка скоростей. Для поддержки инструмента предусмотрены серьги и хобот. На консоли установлена коробка подач, которая перемещается по вертикальным направляющим.
Вертикально-фрезерные (консольные)
Для обработки деталей в данном виде станков используется концевые, торцевые, цилиндрические и фасонные фрезы. Также предусмотрено выполнение сверлильных работ. Вертикально-фрезерные станки используются для обработки углов, замков, пазов, колес, горизонтальных и вертикальных плоскостей, которые выполнены из стали, чугуна, цветных металлов и сплавов.
Такой тип оборудование не оснащен консолью, при этом стол перемещается по направляющим станины. Такая конструкция обладает большой прочностью, что гарантирует точность обработки. В данном случае шпиндельная головка является коробкой скоростей. Шпиндель с гильзой двигается в осевом направлении.
Различают два типа вертикально-фрезерного оборудования:
- консольно-фрезерный станок;
- фрезерный станок без консоли.

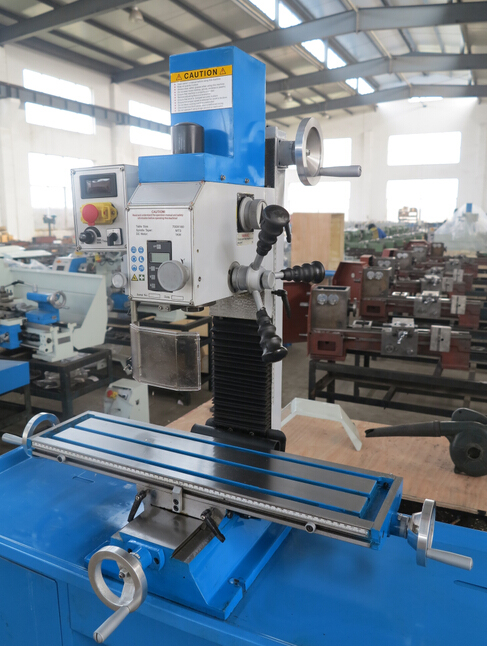

Сверлильно-фрезерные станки
Сверлильно-фрезерные станки используются для обработки горизонтальных, вертикальных и наклонных плоскостей, а также пазов в заготовках большого размера.
Благодаря совмещению двух процессов (сверление и фрезеровка) в одном оборудовании значительно экономится производственное пространство, а также сокращаются расходы при производстве.
Головка станка позволяет делать обработку наклонных плоскостей и сверлить под углом. Головка оснащена автоматическим реверсивным циклом.
Универсальные
Универсальные станки используются в мелкосерийном производстве, небольших ремонтных мастерских, а также инструментальных цехах. Оборудование предназначено для изготовления деталей способом фрезеровки.
Конструктивные особенности данного вида оборудования позволяют проводить работы качественно и быстро. Шпиндель и коробка скоростей размещаются внутри станины вместе с другими элементами станка. Консоль передвигается по вертикальным направляющим, а по консольным направляющим перемещаются салазки с поворотным устройством, на котором располагается специальный стол, он в свою очередь, перемещается в горизонтальной плоскости под разными углами относительно оси шпинделя.
Широкоуниверсальные
Широкоуниверсальные фрезерные станки используют для выполнения фрезерных работ со сталью, чугуном и сплавами. В отличие от горизонтально-фрезерных станков, имеет вторую шпиндельную головку, установленную на выдвижном хоботе. Головка поворачивать под любым углом в двух взаимно перпендикулярных плоскостях. Станок позволяет работать одновременно с двумя шпинделями. На поворотной головке устанавливают накладную фрезерную головку, которая дает возможность работать с заготовками сложной формы. Станок позволяет не только фрезеровать, но и сверлить, растачивать и зенкеровать.
В некоторых моделях широкоуниверсальных станков вместо консольной панели используют специальную каретку, которая имеет вертикальную рабочую поверхность и Т-образные пазы. АН каретку устанавливается дополнительные элементы – стол или другие делительные устройства.

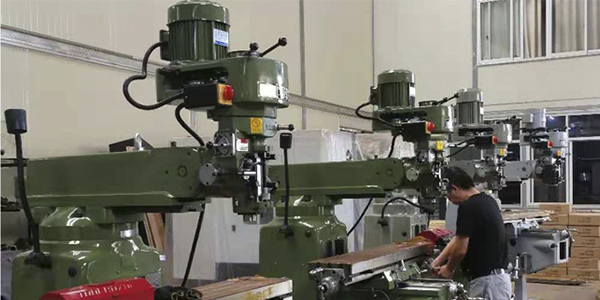

Бесконсольные фрезерные
Один из самых слабых узлов любого фрезерного станка является консоль. Поэтому часто при производстве крупногабаритных деталей используют оборудование без консоли.
В таком станке стол двигается по горизонтальным направляющим, которые имеют поперечное перемещение по направляющим станины. Это позволяет перемещаться столу в трех направлениях – продольно, горизонтально и поперечно. Вертикально перемещаться может только шпиндельная головка по направляющим стойки.
Продольно-фрезерные
Стол в таком станке перемещается только в продольном направлении. Вертикальное и поперечное перемещение возможно только для шпиндельной бабки и шпинделя. Продольно-фрезерные станки бывают одностоечными и двухстоечными с размерами стола от 320x1000 мм, до 3600x12000 мм.
На стойках смонтированы шпиндельные бабки с горизонтальными шпинделями. Некоторые модели имеют траверсу или поперечину, на которой установлены шпиндельные бабки с вертикальными шпинделями.
При наладке продольно-фрезерного оборудования шпиндельные бабки с горизонтальными шпинделями можно перемещать по стойкам вверх и вниз. Шпиндельные бабки с вертикальными шпинделями - влево и вправо по траверсе, а вверх и вниз вместе с траверсой.

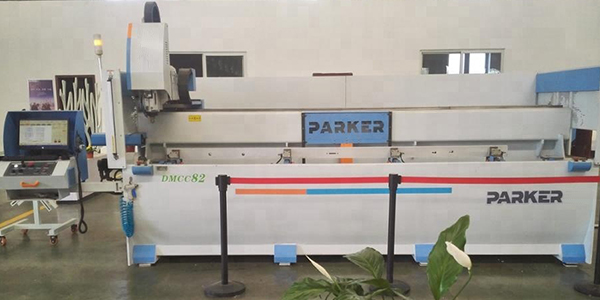

Копировально-фрезерные (объемно-фрезерные)
Данный тип оборудование используется для работы со сложными деталями, для создания неплоских поверхностей, которые отвечают исходному образцу. Также станки используют для производства объемных скульптурных деталей.
Различают такие типы копировально-фрезерных станков:
- с нижним расположением шпинделя - на шпинделе расположено несколько фрез, которые устанавливаются в рабочее положение, благодаря перемещению шпинделя по высоте;
- с верхним расположением шпинделя - шпиндель вращается при помощи клиноременной передачи. Рабочий стол устройства оснащен направляющей линейкой. В вырезе стола находится приводной обрезиненный приводной ролик, а в другой части неприводной ролик, который прижимается к первому педалью;
- с верхним шпинделем и подвижным столом. Главное отличие, которых заключается в том, что для заготовок перемещается в двух направлениях;
- двусторонние с подвижной кареткой - имеют протяженную станину с направляющими, по которым двигается каретка.
Шпоночные фрезерные
Данный вид станков используется для фрезерования врезных шпоночных канавок концевыми фрезами. Существует два способа прорезания шпоночных канавок:
- Первый способ. Сначала врезается на полную глубину канавки, а затем перемещается в продольном направлении.
- Второй способ. Фреза, совершая возвратно-поступательные движения вдоль шпоночной канавки, врезается на каждом ходу на некоторую глубину.
Вертикальный шпоночно-фрезерный станок имеет основание, на котором установлена стойка. По вертикальным направляющим стойки перемещается консоль. Стол имеет только установочное поперечное перемещение по направляющим консоли. На верхней части стойки закреплена головка с продольными направляющими для движущейся возвратно-поступательно шпиндельной каретки. Шпиндельный узел каретки перемещается по вертикали в конце каждого рабочего хода на заданную глубину резания.

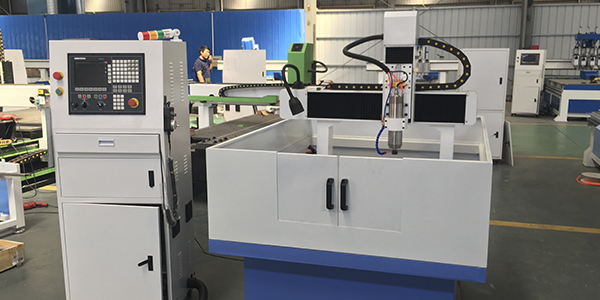

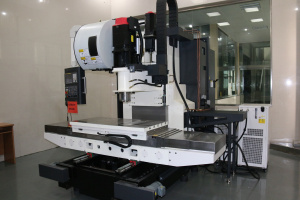

Фрезерные станки с ЧПУ
Станки данного вида используются для массового производства деталей высокого качества для разных областей промышленности.
Фрезерные станки с ЧПУ кардинально отличаются от других типов станков, благодаря применению передовых технологий.
Особенностью такого оборудования является большая скорость производства, а также высокое качество полученных деталей.

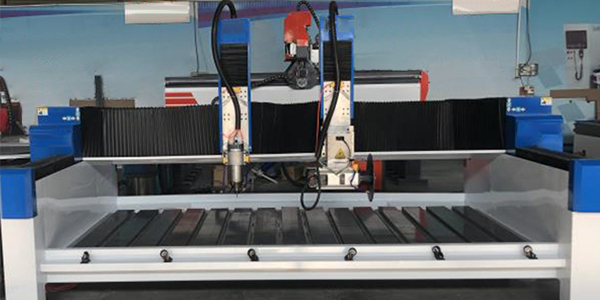

Настольные фрезерные станки
Станки такого типа легко обрабатывают сталь и чугун. Конструкция предусматривает наличие подвижного стола, который передвигается по горизонтали. Основной инструмент движется по вертикали.
Возле стола по направляющим перемещаются стойки, которые соединены с порталом и направляющими для поперечного движения каретки со шпиндельным узлом. Каждый вал соединен с шаговым двигателем. Компьютерное управление позволяет перемещать заготовку в трех осях. Шпиндель имеет собственный отдельный привод с регулируемой скоростью вращения.

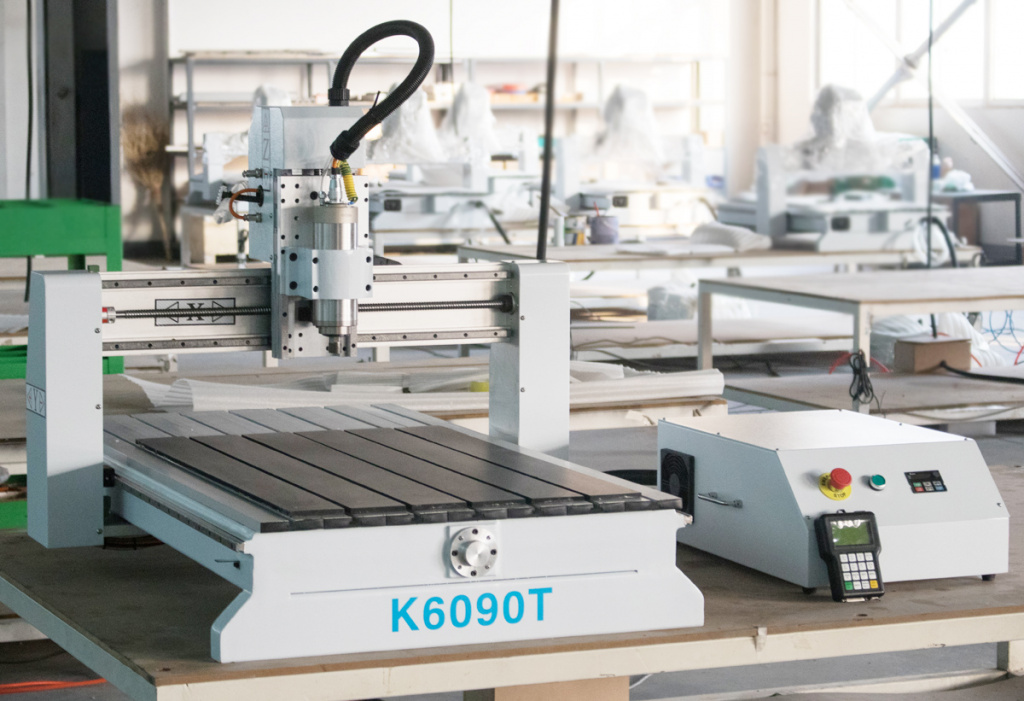

Настольные фрезерные станки с ЧПУ
Станки предназначены для фрезерных работ, сверления и зенкерования. Кроме того, позволяют выполнять работы по растачиванию отверстий в деталях из металла и сплавов. Оборудование используется в единичном, мелкосерийном и серийном производстве. Настольные станки с ЧПУ оснащается приводами, которые управляются контроллерами, подключенными компьютеру.
Основные преимущества данного типа оборудования:
- большая производительность благодаря компьютерному управлению;
- отсутствие необходимости большого количества персонала;
- уменьшение сроков перехода на изготовление новых деталей;
- практичное и простое технологическое оснащение;
- сокращение сроков производства.
