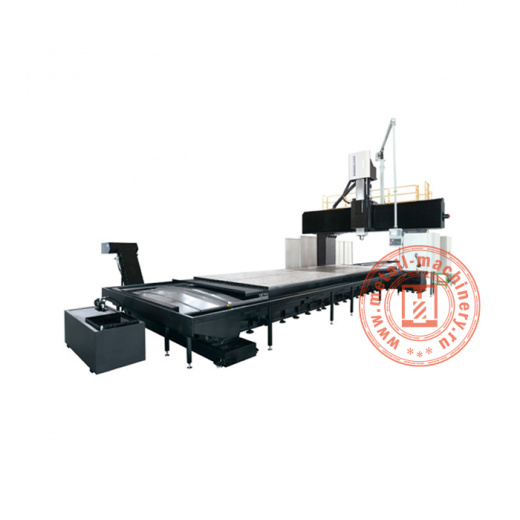

Портативный фрезерный обрабатывающий центр GMF10034R
Портативный фрезерный обрабатывающий центр GMF10034R предназначен для высокоточной механической обработки металлических деталей с использованием системы числового программного управления. Оборудование применяется для выполнения операций фрезерования, сверления, растачивания и обработки сложных поверхностей в соответствии с заданной программой. Благодаря современной конструкции портативный фрезерный обрабатывающий центр GMF10034R обеспечивает стабильность технологического процесса, высокую повторяемость обработки и эффективную работу при изготовлении деталей различной сложности.
Портативный фрезерный обрабатывающий центр GMF10034R используется на предприятиях машиностроения, приборостроения, авиационной, энергетической и других отраслей промышленности. Станок подходит для обработки корпусных деталей, плит, пресс-форм, штампов и других металлических изделий, требующих высокой точности. Система ЧПУ способствует автоматизации производственных операций, повышению производительности и рациональному использованию режущего инструмента и технологической оснастки.
Портативный фрезерный обрабатывающий центр GMF10034R позволяет оптимизировать производственный цикл, сократить время обработки заготовок и обеспечить стабильное качество выпускаемой продукции. Использование современного программного управления снижает влияние человеческого фактора и облегчает выполнение сложных технологических операций. Портативный фрезерный обрабатывающий центр GMF10034R станет эффективным решением для предприятий, которым требуется надежное оборудование для обработки металла, повышения точности изготовления деталей и интеграции в современные автоматизированные производственные линии.
|
Конус и диаметр отверстия шпинделя (мм)
|
BT50, 100 |
|
Скорость вращения шпинделя (об/мин)
|
10 – 5000 |
|
Точность повторного позиционирования по осям X/Z (мм)
|
0.012 / 0.010 |
|
Модель системы ЧПУ
|
Fanuc 0i-MF (1) |
|
Размеры рабочего стола (мм)
|
10 000 х 2500 |
|
Т-образные пазы стола (мм)
|
11-28 х 200, 2-28 х 180 |
|
Допустимая нагрузка на стол (кг)
|
40 000 |
|
Ход по осям X/Y/Z (мм)
|
10 200 / 3900 / 1000 |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
10 000 / 12 000 / 10 000 |
|
Тип и вместимость инструментального магазина
|
24T |
|
Скорость подачи по оси X / Y / Z (мм/мин)
|
7000/7000/7000 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Система охлаждения электрошкафа
|
Кондиционер |
|
Шаг шариковинтовой пары по оси Z (мм)
|
HIWIN / PMI 5030 |
|
Серводвигатель оси X/Y/Z (кВт)
|
Fanuc aiF40, 9, Fanuc aiF30, 7, Fanuc aiF40B, 6 |
|
Шариковинтовая пара по оси X (мм)
|
HIWIN / PMI 10030 |
|
Направляющие по оси X, Y, Z
|
3 роликовые направляющие HIWIN 55 мм, 2 роликовые направляющие HIWIN 55 мм, Направляющая скольжения |
|
Шариковинтовая пара по оси Y
|
HIWIN / PMI 8030 |
|
Серводвигатель шпинделя
|
Fanuc aiI22, 22 (26) кВт, 140 (223) Нм |
|
Система обдува шпинделя
|
Автоматическая |
|
Производитель основных электрокомпонентов
|
Schneider |
|
Габаритные размеры (мм)
|
24 000 х 7100 х 6300 |
|
Масса станка (кг)
|
87 000 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
