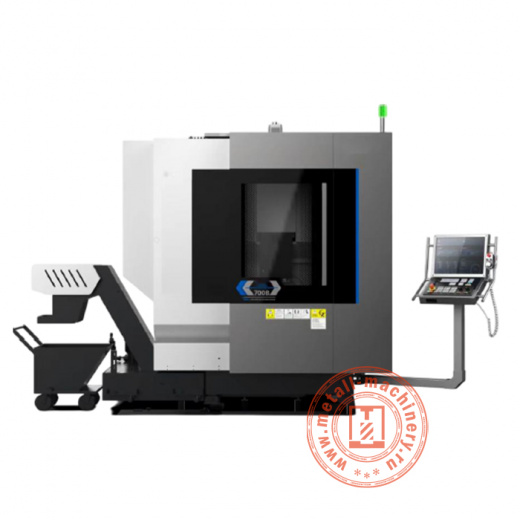

Пятиосевой вертикальный фрезерный обрабатывающий центр V5-700B
Пятиосевой вертикальный фрезерный обрабатывающий центр V5-700B предназначен для многоосевой обработки металлических заготовок сложной формы. Оборудование применяют для фрезерования, сверления и чистовой доработки деталей, когда требуется обработать несколько поверхностей за один технологический цикл. Центр V5-700B подходит для изготовления корпусных элементов, оснастки, пресс-форм и других точных компонентов.
В машиностроении, инструментальном производстве и металлообработке пятиосевой вертикальный фрезерный обрабатывающий центр V5-700B используют при выпуске деталей со сложным контуром и пространственной геометрией. Многоосевая обработка позволяет сократить количество переустановок заготовки и выполнять последовательные операции на одном оборудовании. V5-700B востребован там, где важны точность, стабильная геометрия и повторяемость результата.
Пятиосевой вертикальный фрезерный обрабатывающий центр V5-700B применяют для повышения эффективности металлообработки и организации управляемого производственного процесса. Система ЧПУ обеспечивает выполнение операций по заданной программе, а пятиосевая кинематика расширяет возможности обработки сложных поверхностей. V5-700B помогает сократить вспомогательные операции и поддерживать стабильное качество при изготовлении деталей.
|
Скорость вращения шпинделя (об/мин)
|
18 000 |
|
Модель системы ЧПУ
|
SINUMERIK 840 Ds |
|
Размеры рабочего стола (мм)
|
700 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
150-600 |
|
Ход по осям X/Y/Z (мм)
|
700/600/500 |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
36 000 / 36 000 / 36 000 |
|
Тип и вместимость инструментального магазина
|
30-позиционный дисковый |
|
Точность позиционирования по осям X/Y/Z (мм)
|
0,008/0,008/0,008 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,006/0,006/0,006 |
|
Количество Т-образных пазов на верстаке х ширина (мм)
|
8 х 14 |
|
Мощность двигателя шпинделя (кВт)
|
15/18,5 |
|
Максимальная длина инструмента (мм)
|
300 |
|
Максимальная масса инструмента (кг)
|
8 |
|
Конус шпинделя рабочего стола
|
HSK A63 |
|
Общая мощность (кВт)
|
45 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Держатель инструмента
|
HSK A63 |
|
Диаметр инструмента при полной загрузке (мм)
|
80 |
|
Диаметр инструмента без соседних (мм)
|
150 |
|
Максимальная горизонтальная нагрузка (кг)
|
500 |
|
Максимальная вертикальная нагрузка (кг)
|
300 |
|
Перемещение по оси B
|
-35...+110° |
|
Перемещение по оси C
|
360° |
|
Номинальная скорость вращения шпинделя (об/мин)
|
2000 |
|
Крутящий момент шпинделя (S1/S6) (Нм)
|
72/88 |
|
Максимальная скорость вращения осей B/C (об/мин)
|
80/80 |
|
Мощность двигателя осей X/Y/Z (кВт)
|
3,6 / 3,6 / 2 |
|
Крутящий момент оси B (Нм)
|
2540 |
|
Крутящий момент оси C (Нм)
|
700 |
|
Точность позиционирования по осям B/C (мм)
|
178/178 |
|
Повторяемость позиционирования по осям B/C (мм)
|
127/127 |
|
Габаритные размеры (мм)
|
4860 х 3450 х 3210 |
|
Масса станка (кг)
|
8000 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
