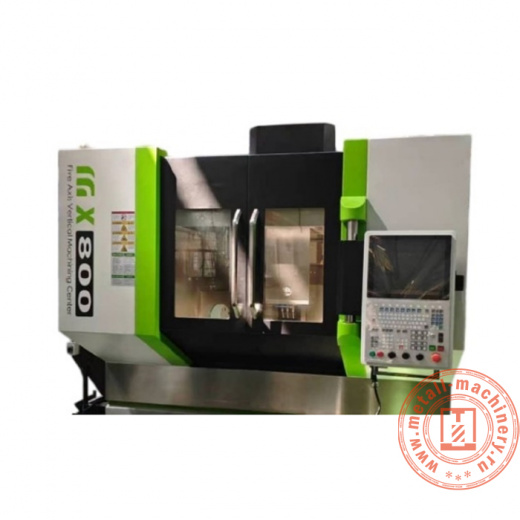

Вертикальный пятиосевой фрезерный обрабатывающий центр MX800
Вертикальный пятиосевой фрезерный обрабатывающий центр MX800 предназначен для многоосевой обработки металлических заготовок сложной формы с применением ЧПУ. Оборудование используют для фрезерования, сверления и чистовой обработки корпусных деталей, элементов оснастки и пресс-форм. Вертикальный пятиосевой фрезерный обрабатывающий центр MX800 позволяет обрабатывать несколько поверхностей заготовки за один технологический цикл.
В машиностроении и металлообработке вертикальный обрабатывающий центр MX800 применяют при изготовлении деталей со сложным контуром и пространственной геометрией. Пятиосевая схема сокращает количество переустановок заготовки и расширяет возможности обработки. Вертикальный пятиосевой фрезерный обрабатывающий центр MX800 подходит для участков, где важны точность позиционирования и повторяемость операций.
Вертикальный пятиосевой фрезерный обрабатывающий центр MX800 используют для организации управляемого процесса металлообработки и сокращения ручной доработки. Система ЧПУ обеспечивает выполнение операций по заданной программе, а автоматическая смена инструмента поддерживает последовательность производственного цикла. Вертикальный пятиосевой фрезерный обрабатывающий центр MX800 востребован при выпуске металлических деталей с требованиями к стабильной геометрии и качеству обработки.
|
Модель системы ЧПУ
|
Siemens One |
|
Вспомогательные системы станка
|
Система удаления стружки, централизованная система смазки, освещение зоны обработки, поворотный стол, трехосевой оптический датчик Heidenhain, лазерный измеритель инструмента Bolong, подача охлаждающей жидкости через центр шпинделя под давлением 30 бар, энкодер угла поворота осей A/C, устройство обдува шпинделя, автоматическая смена инструмента |
|
Размеры рабочего стола (мм)
|
800 |
|
Ход по осям X/Y/Z (мм)
|
800/900/650 |
|
Тип и вместимость инструментального магазина
|
Дисковый, на 40 позиций |
|
Количество Т-образных пазов на верстаке х ширина (мм)
|
5 х 14 |
|
Скорость подачи по оси X / Y / Z (мм/мин)
|
48 000 / 48 000 / 36 000 |
|
Максимальная длина инструмента (мм)
|
300 |
|
Максимальная масса инструмента (кг)
|
8 |
|
Конус шпинделя рабочего стола
|
HSK A63 |
|
Точность позиционирования (мм)
|
0,008 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Точность повторного позиционирования (мм)
|
0,006 |
|
Скорость вращения заготовки по оси A (об/мин)
|
60 |
|
Мощность оси X/Y/Z (кВт)
|
5,24/5,24/5,24 |
|
Максимальная горизонтальная нагрузка (кг)
|
1200 |
|
Максимальная вертикальная нагрузка (кг)
|
1000 |
|
Шаг Т-образных пазов рабочего стола (мм)
|
100 |
|
Мощность шпинделя при работе на низкой передаче (кВт)
|
18 (в режиме S1) / 30,6 (в режиме S6 - 10%) |
|
Крутящий момент шпинделя при работе на низкой передаче (Нм)
|
57 (в режиме S1) / 140 (в режиме S6 - 10%) |
|
Мощность шпинделя при работе на высокой передаче (кВт)
|
18 (в режиме S1) / 30,6 (в режиме S6 - 10%) |
|
Крутящий момент шпинделя при работе на высокой передаче (Нм)
|
57 (в режиме S1) / 140 (в режиме S6 - 10%) |
|
Крутящий момент привода осей X/Y/Z (Нм)
|
25/25/25 |
|
Скорость вращения заготовки по оси С (об/мин)
|
70 |
|
Габаритные размеры (мм)
|
4800 х 3550 х 4050 |
|
Масса станка (кг)
|
18 000 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
