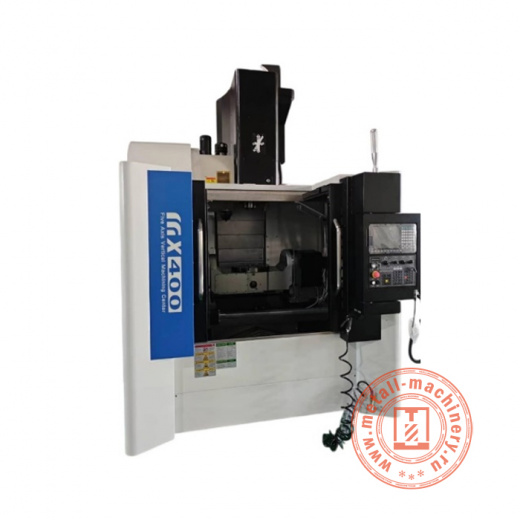

Пятиосевой вертикальный фрезерный обрабатывающий центр MX400
Пятиосевой вертикальный фрезерный обрабатывающий центр MX400 предназначен для многоосевой обработки металлических заготовок сложной формы. Оборудование применяют для фрезерования, сверления и чистовой обработки корпусных деталей, элементов оснастки и пресс-форм. Пятиосевая схема MX400 обеспечивает доступ к нескольким сторонам заготовки за один технологический цикл и подходит для обработки сложных поверхностей.
В машиностроении, инструментальном производстве и металлообработке пятиосевой вертикальный фрезерный обрабатывающий центр MX400 используют при изготовлении деталей, где важны точность позиционирования, стабильная геометрия и повторяемость результата. Оборудование помогает сократить количество переустановок заготовки и последовательно выполнять несколько операций на одном рабочем месте.
Пятиосевой вертикальный фрезерный обрабатывающий центр MX400 применяют для организации управляемого процесса металлообработки и повышения эффективности производства. Система ЧПУ позволяет выполнять операции по заданной программе, а автоматическая смена инструмента поддерживает последовательность обработки. MX400 подходит предприятиям, которым требуется стабильная фрезерная обработка сложных металлических деталей, пресс-форм и ответственных компонентов.
|
Конус и диаметр отверстия шпинделя (мм)
|
150 |
|
Тип привода шпинделя
|
Прямой |
|
Модель системы ЧПУ
|
FANUC 0i MF 1 TYPE |
|
Допустимая нагрузка на стол (кг)
|
150 кг (при наклоне 90°), 200 (в горизонтальном положении) |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
50-600 |
|
Ход по осям X/Y/Z (мм)
|
700/580/550 |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
30 000 / 30 000 / 30 000 |
|
Мощность двигателя шпинделя (кВт)
|
11/18,5 |
|
Максимальная длина инструмента (мм)
|
300 |
|
Максимальная масса инструмента (кг)
|
8 |
|
Вспомогательные системы
|

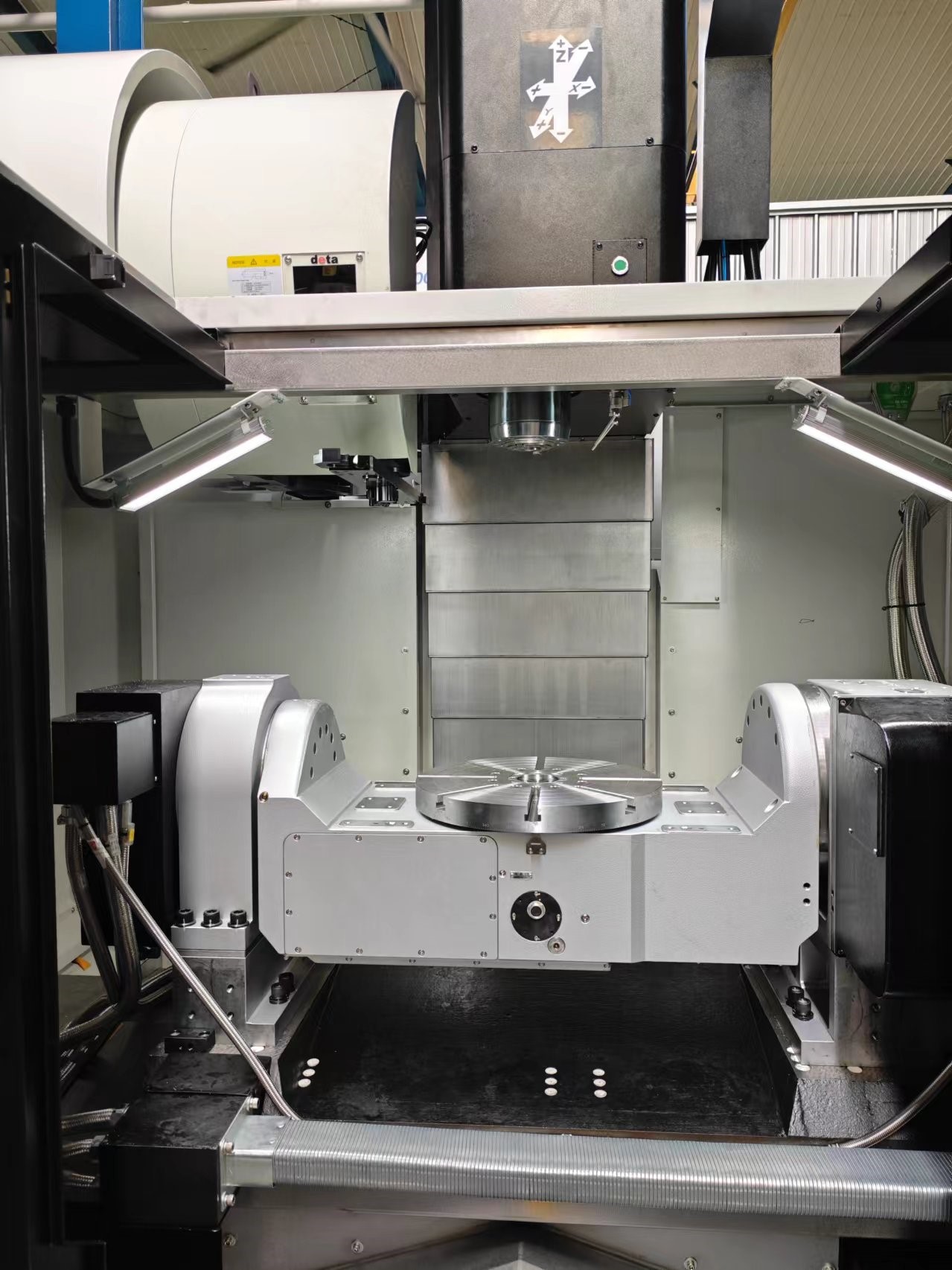

Удаление стружки из зоны обработки, автоматическая смена инструмента, централизованная система смазки, освещение зоны обработки, сигнальная лампа для оператора, поворотно-наклонный стол Tokugawa GTFA410HL-P16 |
|
Диаметр поворотного стола (мм)
|
410 |
|
Точность позиционирования (мм)
|
0,008 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Точность повторного позиционирования (мм)
|
0,005 |
|
Тип шпинделя
|
BT40 |
|
Количество позиций инструментального магазина (шт.)
|
30 |
|
Внутренний диаметр переднего подшипника (мм)
|
70 |
|
Угол поворота оси С
|
360° |
|
Скорость рабочей подачи (мм/мин)
|
8000 |
|
Угол поворота по оси A
|
-120°...+30° |
|
Минимальный угол поворота
|
0,001° |
|
Точность позиционирования по осям A/C (мм)
|
1524/381 |
|
Точность повторного позиционирования по осям A/C
|
203/152 |
|
Максимальная скорость вращения осей A/C (об/мин)
|
11,1/16,6 |
|
Габаритные размеры (мм)
|
3600 х 2900 х 3800 |
|
Масса станка (кг)
|
13 000 |
