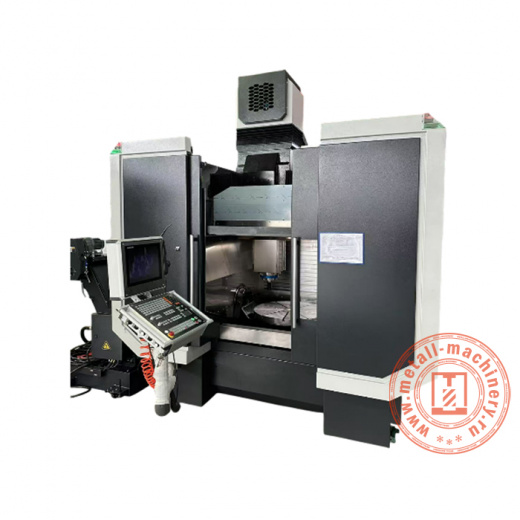

Пятиосевой вертикальный фрезерный обрабатывающий центр SVW80C
Пятиосевой вертикальный фрезерный обрабатывающий центр SVW80C предназначен для многоосевой обработки металлических заготовок сложной формы. Оборудование применяют для фрезерования, сверления и чистовой доработки корпусных деталей, элементов оснастки и пресс-форм. Пятиосевой вертикальный фрезерный обрабатывающий центр SVW80C позволяет обрабатывать несколько поверхностей заготовки за один технологический цикл.
В машиностроении, инструментальном производстве и металлообработке обрабатывающий центр SVW80C используют для изготовления деталей со сложным контуром и пространственной геометрией. Система ЧПУ обеспечивает программное управление обработкой, а автоматическая смена инструмента поддерживает последовательное выполнение операций. Пятиосевой вертикальный фрезерный обрабатывающий центр SVW80C подходит для участков, где важны точность позиционирования и повторяемость результата.
Пятиосевой вертикальный фрезерный обрабатывающий центр SVW80C применяют для сокращения числа переустановок заготовки и организации стабильного процесса металлообработки. Многоосевая схема расширяет возможности обработки сложных поверхностей и помогает сократить объем ручной доводки. Пятиосевой вертикальный фрезерный обрабатывающий центр SVW80C востребован при выпуске точных деталей и компонентов сложной формы.
|
Скорость быстрого поворота по оси A / C (об/мин)
|
50/80 |
|
Модель системы ЧПУ
|
Siemens One |
|
Допустимая нагрузка на стол (кг)
|
850 |
|
Ход по осям X/Y/Z (мм)
|
800/800/600 |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
48 000 / 48 000 / 48 000 |
|
Тип и вместимость инструментального магазина
|
30-позиционный дисковый |
|
Точность позиционирования по осям X/Y/Z (мм)
|
0,006 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,004 |
|
Количество Т-образных пазов на верстаке х ширина (мм)
|
8 х 14 |
|
Угол наклона по оси A / C (°)
|
±120°/460° |
|
Точность индексации по оси A / C
|
152 |
|
Точность повторной индексации по оси A / C
|
107 |
|
Мощность двигателя шпинделя (кВт)
|
26/36 |
|
Максимальная длина инструмента (мм)
|
350 |
|
Максимальная масса инструмента (кг)
|
8 |
|
Конус шпинделя рабочего стола
|
SK40 |
|
Вспомогательные системы
|
Удаление стружки из зоны обработки, подача СОЖ через шпиндель, очистка шпинделя сжатым воздухом, автоматическая смена инструмента, кондиционер электрошкафа, централизованная система смазки, освещение зоны обработки, сигнальная лампа для оператора |
|
Максимальная скорость вращения (об/мин)
|
12 000 |
|

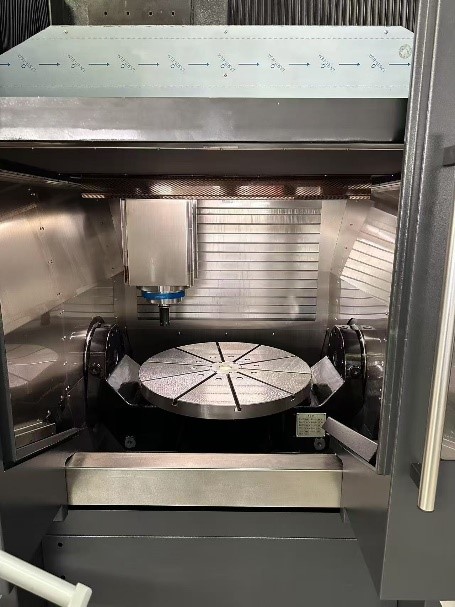

Диаметр поворотного стола (мм)
|
800 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Диаметр инструмента при полной загрузке (мм)
|
95 |
|
Диаметр инструмента без соседних (мм)
|
150 |
|
Крутящий момент двигателя шпинделя (Нм)
|
108/139 |
|
Шаг Т-образных пазов рабочего стола (мм)
|
8 |
|
Скорость рабочей подачи (мм/мин)
|
20 - 20 000 |
|
Габаритные размеры (мм)
|
5400 х 4 00 х 3900 |
|
Масса станка (кг)
|
16 000 |
