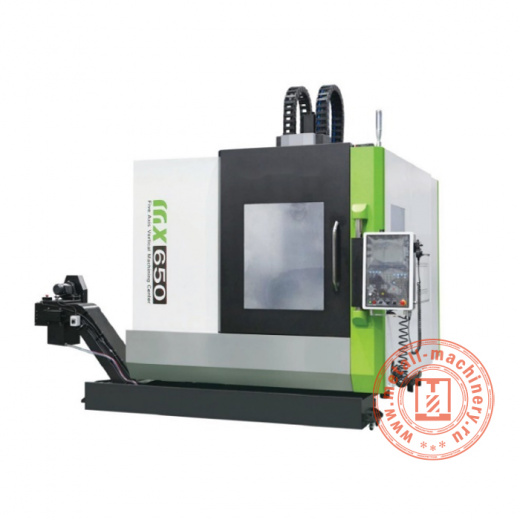

Пятиосевой вертикальный фрезерный обрабатывающий центр MX650
Пятиосевой вертикальный фрезерный обрабатывающий центр MX650 предназначен для многоосевой обработки металлических заготовок сложной формы с применением ЧПУ. Оборудование используют для фрезерования, сверления и чистовой доработки корпусных деталей, элементов оснастки, пресс-форм и других компонентов. Пятиосевой вертикальный фрезерный обрабатывающий центр MX650 позволяет получать доступ к нескольким сторонам изделия без лишних переустановок заготовки.
В машиностроении, инструментальном производстве и металлообработке пятиосевой вертикальный фрезерный обрабатывающий центр MX650 применяют при изготовлении деталей со сложным контуром и пространственной геометрией. Такая схема обработки помогает выполнять последовательные операции на одном рабочем месте и подходит для участков, где важны точность позиционирования, стабильная геометрия и повторяемость технологического цикла.
Пятиосевой вертикальный фрезерный обрабатывающий центр MX650 используют для повышения эффективности металлообработки и сокращения количества вспомогательных операций. Многоосевая обработка упрощает работу со сложными поверхностями, а система ЧПУ обеспечивает выполнение операций по заданной программе. Пятиосевой вертикальный фрезерный обрабатывающий центр MX650 востребован при производстве точных деталей, оснастки и компонентов сложной формы.
|
Модель системы ЧПУ
|
Siemens One |
|
Размеры рабочего стола (мм)
|
650 х 540 |
|
Допустимая нагрузка на стол (кг)
|
300 |
|
Ход по осям X/Y/Z (мм)
|
650/550/500 |
|
Тип и вместимость инструментального магазина
|
Дисковый, на 40 позиций |
|
Количество Т-образных пазов на верстаке х ширина (мм)
|
5 х 14 |
|
Максимальная длина инструмента (мм)
|
300 |
|
Максимальная масса инструмента (кг)
|
8 |
|
Вспомогательные системы
|
Удаление стружки из зоны обработки, очистка шпинделя сжатым воздухом, автоматическая смена инструмента, централизованная система смазки, освещение зоны обработки, сигнальная лампа для оператора, системы измерения инструмента и заготовок, энкодер Heidenhain для осей B/C с определением углового положения |
|
Точность позиционирования (мм)
|
0,008 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Точность повторного позиционирования (мм)
|
0,005 |
|
Скорость перемещения по осям X/Y/Z (м/мин)
|
36 000 / 36 000 / 36 000 |
|
Тип шпинделя
|
HSK A63 |
|
Мощность оси X/Y/Z (кВт)
|
5,24/4,3/5,24 |
|
Угол поворота оси С
|
360° |
|
Максимальная скорость вращения осей B/C (об/мин)
|
60/100 |
|
Шаг Т-образных пазов рабочего стола (мм)
|
100 |
|
Мощность шпинделя при работе на низкой передаче (кВт)
|
11 (в режиме S1) / 15,7 (в режиме S6 - 10%) |
|
Крутящий момент шпинделя при работе на низкой передаче (Нм)
|
70 (в режиме S1) / 100 (в режиме S6 - 10%) |
|
Мощность шпинделя при работе на высокой передаче (кВт)
|
15 (в режиме S1) / 21,4 (в режиме S6 - 10%) |
|
Крутящий момент шпинделя при работе на высокой передаче (Нм)
|
23,9 (в режиме S1) / 34,1 (в режиме S6 - 10%) |
|
Крутящий момент привода осей X/Y/Z (Нм)
|
25/20,5/25 |
|
Угол наклона оси B
|
-40°...+110° |
|
Привод осей B/C
|
TMRWDFC/TMRWA7C |
|
Энкодеры по осям B/C
|
HEIDENHAIN |
|
Габаритные размеры (мм)
|
4520 х 3960 х 3340 |
|
Масса станка (кг)
|
8000 |
