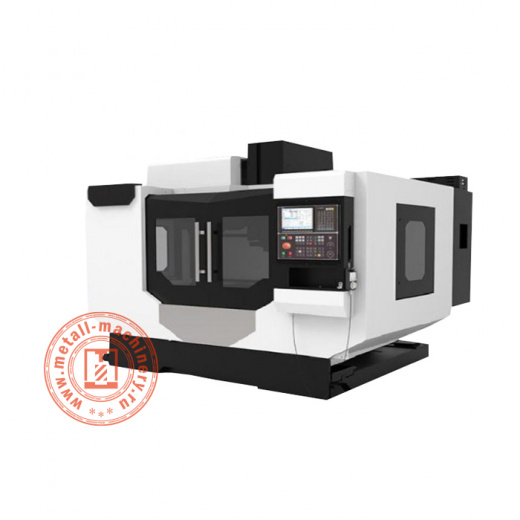

Пятиосевой обрабатывающий центр H850
Пятиосевой обрабатывающий центр H850 сокращает время цикла и точность, позволяя работать с несколькими поверхностями в рамках одной установки, а также быстро и оптимально решать широкий спектр задач, связанных с производством деталей. Изделие отличается более высокой скоростью ускоренного подвода для сокращения продолжительности цикла обработки, увеличенной производительностью заготовок и высокими возможностями автоматизации. Все большее число таких предприятий обрабатывающей промышленности, как аэрокосмическая, медицинская, мастерские по изготовлению пресс-форм и штампов, внедряют в свои операции одновременную обработку по пяти осям.
5-осевой металлообрабатывающий станок H850 оснащен модернизированным шпинделем, столом и магазином, а также стандартным магазином барабанного типа на 43 (количество позиций уточняется) инструмента, который, сокращает время смены инструмента. Изделие также предлагает моторный стол с прямым приводом, который обеспечит быстрое индексирование для высокоточного позиционирования. Для простоты обслуживания машина может быть оснащена гидравлическими / моторизованными механизмами смены поддонов и компактной системой складирования нескольких поддонов.
Оборудование для 5-осевой обработки по металлу H850 оснащено ЧПУ Fanuc. Новый постпроцессор позволяет операторам станков сократить продолжительность рабочего цикла при одновременном повышении точности деталей, особенно для процессов одновременного контурного контурирования по пяти осям, созданных с помощью CAD/CAM. Благодаря оптимизации ЧПУ FANUC с помощью этого нового постпроцессора, станок может более точно производить детали, смоделированные в системе CAD. Основные функции стандартного пакета элементов управления FANUC включают центральную точку инструмента (TCP), настройку заготовки, компенсацию ошибок (WSEC), усовершенствованные алгоритмы опережающего просмотра AICC II с функцией Smooth Tolerance Control+ и функцию простой настройки для поддержки нескольких профилей ускорения и процесса.
|
Конус и диаметр отверстия шпинделя (мм)
|
BT40 |
|
Скорость вращения шпинделя (об/мин)
|
20-18 000 |
|
Тип привода шпинделя
|
Прямой |
|
Модель системы ЧПУ
|
Fanuc |
|
Мощность двигателя (кВт)
|
45 |
|
Размеры рабочего стола (мм)
|
1000 х 500 |
|
Т-образные пазы стола (мм)
|
5-18-115 |
|
Расстояние от торца шпинделя до поверхности стола (мм)
|
150-700 |
|
Расстояние от центра шпинделя до вертикальной направляющей (мм)
|
572 |
|
Ход по осям X/Y/Z (мм)
|
800 / 500 / 500 |
|
Скорость быстрого хода по осям X/Y/Z (мм/мин)
|
36 000 |
|
Точность позиционирования по осям X/Y/Z (мм)
|
0,005 |
|
Точность повторного позиционирования по осям X/Y/Z (мм)
|
0,0001 |
|
Скорость подачи по оси X / Y / Z (мм/мин)
|
1000-10 000 |
|
Мощность двигателя шпинделя (кВт)
|
11 |
|
Напряжение питания (В)
|
380 |
|
Частота сети (Гц)
|
50 |
|
Габаритные размеры (мм)
|
2550 х 2250 х 2400 |
|
Масса станка (кг)
|
12 500 |
Чтобы получить предложение и расчёт по проекту, оставьте заявку удобным способом. Мы работаем через персональное сопровождение.
- Выберите оборудование и оставьте заявку через форму на сайте. Укажите контактные данные, чтобы менеджер мог связаться с вами.
- Опишите задачу или отправьте запрос на подбор оборудования. Мы проанализируем потребности и предложим оптимальное решение.
- После получения заявки с вами свяжется менеджер для уточнения деталей, подготовки расчета и согласования условий.
Доставка груза может осуществляться любой транспортной компанией на ваш выбор и может быть как «до дверей» так и до терминала ТК в вашем городе. При необходимости наш менеджер осуществит подбор выделенного транспорта для прямой перевозки крупногабаритного оборудования до площадки в вашем городе РФ и ЕАЭС.
Итоговая стоимость зависит от конфигурации оборудования и условий поставки.
Расчёт формируется индивидуально и согласовывается с менеджером.
